INA848 是一款固定增益儀表放大器，針對高精度測量（例如超小的快速差動輸入信號）進行了優(yōu)化。TI 的超 β 拓撲提供了非常低的輸入偏置電流和電流噪聲。匹配良好的晶體管有助于實現非常低的失調電壓和溫漂。匹配內部電阻器可在整個輸入電壓范圍內產生 132dB 的較高共模抑制比，以及超低的增益漂移誤差 5 ppm/?C（最大值）。

數據手冊：*附件：INA848 具有2000固定增益的超低噪聲、高帶寬儀表放大器技術手冊.pdf

INA848 的電流反饋拓撲可在固定增益為 2000 的情況下產生 2.8MHz 的寬帶寬，從而無需后續(xù)增益級。1.3nV/√Hz 的超低本底噪聲更大限度地降低了與高分辨率模數轉換器 (ADC) 對接時對等效位數 (ENOB) 的影響。INA848 提供了在增益級（引腳 2 和 3）之間添加濾波器的靈活性，可保持足夠的信號完整性。

憑借這些獨特的特性，INA848 成為要求高精度測量（例如高端醫(yī)療儀器、腦電圖、振動傳感和位移測量）的應用的理想選擇。

該器件專為 8V 至 36V 單電源或 ±4V 至 ±18V 雙電源而設計。

特性
? 固定增益為 2000V/V
? 訪問內部節(jié)點以進行過濾
? 超低噪聲：1.5nV/√Hz 輸入電壓噪聲（最大值）
? 精密超級 ? 輸入性能：
– 低失調電壓：35μV（最大值）
– 低失調電壓漂移：0.45μV/°C（上限）
– 低輸入偏置電流：25nA（典型值）
– 低增益漂移：5ppm/°C（最大值）
? 帶寬：2.8 MHz
? 壓擺率：45 V/μs
? 共模抑制：132dB（最小值）
? 電源電壓范圍：
– 單電源：8 V 至 36 V
– 雙電源：±4 V 至 ±18V
? 額定溫度范圍：
–40°C 至 +125°C
? 封裝：8 引腳 SOIC

引腳功能和配置

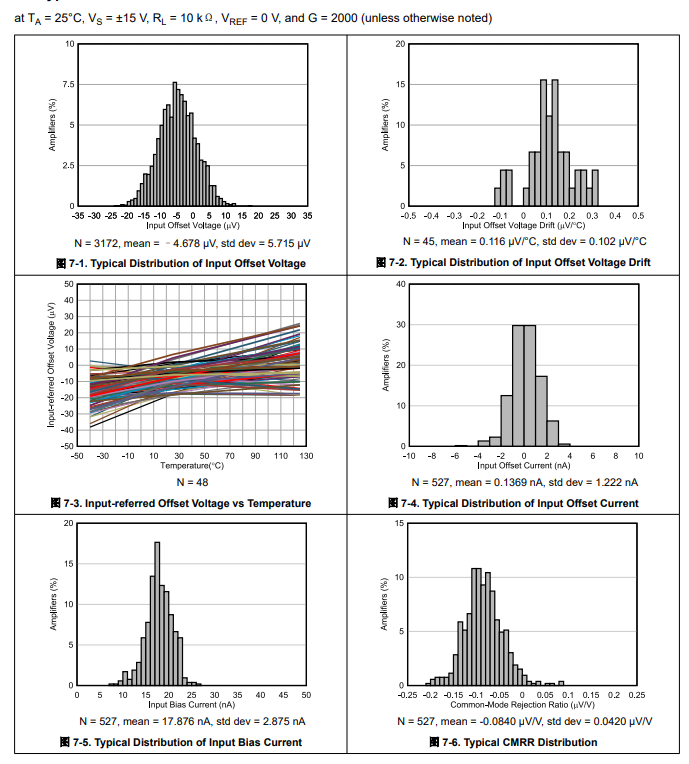

典型特性

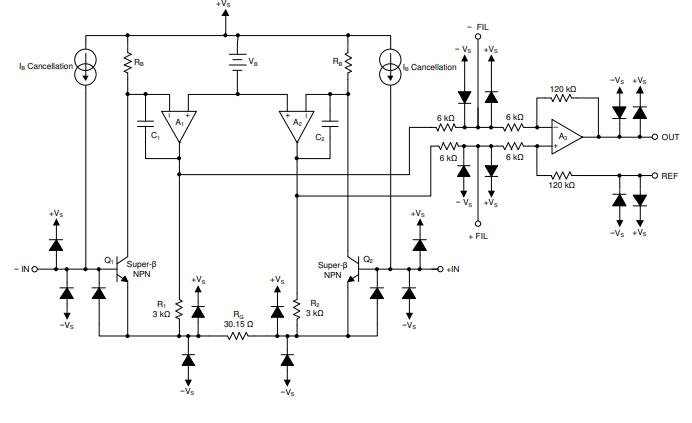

功能方框圖

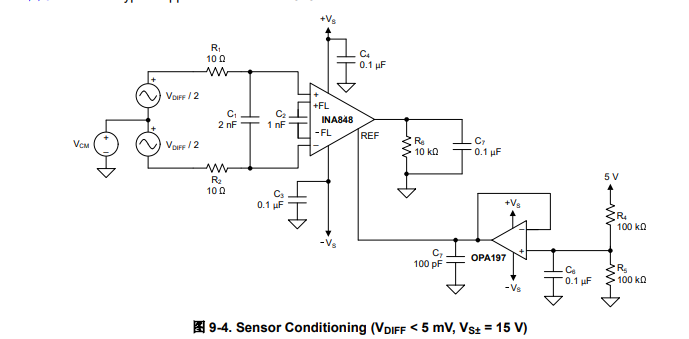

典型應用

應用
? 外科手術設備
? 心電圖 (ECG)
? 超聲波掃描儀
? 半導體測試
? 數據采集 (DAQ)
? 振動分析
