DA9217可配置的6A雙相Sub-PMIC數據手冊
DA9217 是一款 Sub-PMIC，適用于為智能手機、平板電腦、射頻模塊和其他手持應用中的 CPU、GPU、DDR 內存軌供電。DA9217 用作單通道雙相降壓轉換器，每相需要一個小型外部 0.10 μH 電感器。 該器件能夠在 0.3V 至 1.9V 輸出電壓范圍內提供高達6 A 的輸出電流。 2.5V 至 5.5V 輸入電壓范圍適用于各種低壓系統，包括但不限于所有鋰離子電池供電的應用。
*附件：DA9217 可配置的6A雙相Sub-PMIC數據手冊.pdf
特性
- 2.5V 至 5.5V 輸入電壓
- 0.3V 至 1.9V 輸出電壓
- 4 MHz 標稱開關頻率
- ±1 % 精度（靜態）
- ±5 % 精度（動態）
- I2C 兼容接口（FM+）
- 可配置的 GPIO
- 可編程的軟啟動
- 電壓、電流和溫度監控
- -40 °C 至 +85 oC 環境溫度范圍
- 輸入電壓范圍靈活，可通過單節鋰離子電池或標準 3.3V 或 5V 系統導軌運行
- 差分電壓傳感可滿足移動 SoC 中 CPU 內核的嚴格調節精度要求
- 4MHz 開關頻率減少了輸出電感器的占地面積和高度，最大限度地降低了輸出電容，從而降低了 BOM 成本
- 通過 I2C 或 GPIO 接口觸發，輸出動態電壓控制可用于優化系統功耗
應用

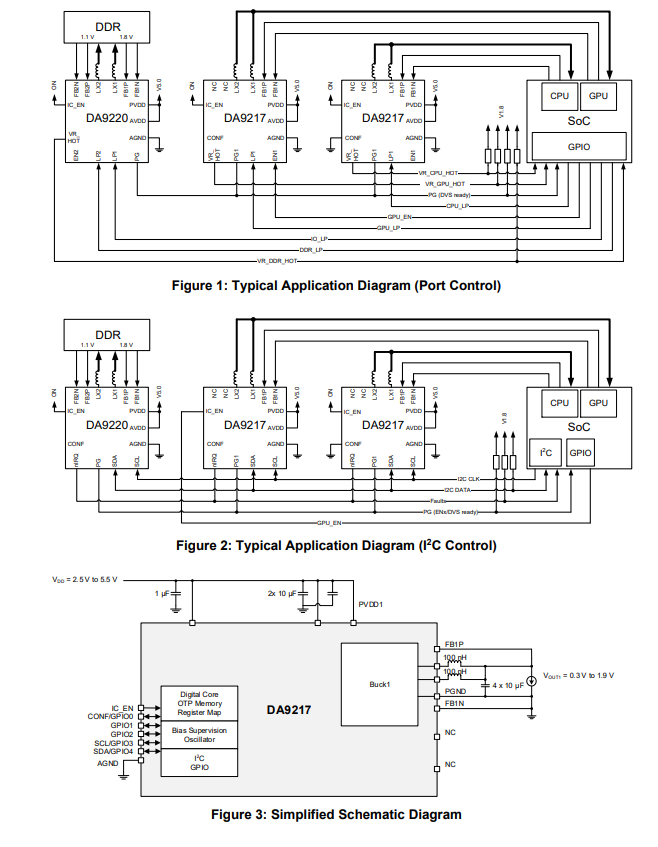

DA9217 框圖
系統圖

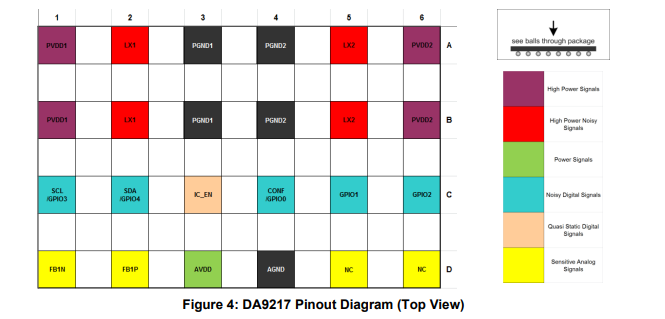

引腳
