HMC-C200介質諧振振蕩器(DRO)模塊, 8.0-8.3GHz技術手冊
概述
HMC-C200是一款高性能介質諧振振蕩器(DRO)，采用Hittite的超低相位噪聲技術，在10 kHz偏置時提供122 dBc/Hz SSB的相位噪聲。 輸出緩沖還提供14.5 dBm的輸出功率。 內部溫度補償使得這款DRO能夠在-40°C至+85°C的溫度范圍內工作，頻率漂移僅為2ppm/°C。Vtune端口接受 +7至+12V的模擬調諧電壓，與中心頻率偏離±1 MHz。. 該DRO采用小型防潮密封模塊封裝，帶有可現場更換的SMA連接器。 如果沒有使用SMA連接器，HMC-C200可以用作插入式模塊。
每個MC-C200 DRO都需要調諧到8.0 - 8.3 GHz范圍內的特定頻率。 若要訂購HMC-C200，必須在購買時指定此頻率。 Hittite保證產品交付時在該指定頻率的±250 kHz范圍內。 更多詳細信息請參考應用筆記。 例如，當訂購中心頻率為8.200 GHz的HMC-C200時，請在“Customer Notes”（客戶備注）欄指定HMC-C200-8200。
數據表：*附件：HMC-C200介質諧振振蕩器(DRO)模塊, 8.0-8.3GHz技術手冊.pdf
應用
- 測試和測量設備
- 實驗室儀表
- 工業/醫療設備
- 軍事、EW、ECM和通信
特性
- 調諧頻率： 8.0 - 8.3 GHz
- 低SSB相位噪聲： -122 dBc/Hz（10 kHz偏移）
- 單正電源： +6至+15V (116 mA)
- 內部穩壓器
- 內部緩沖放大器
- 高輸出功率： +14.5 dBm
- 工作溫度： -40℃至85℃
框圖

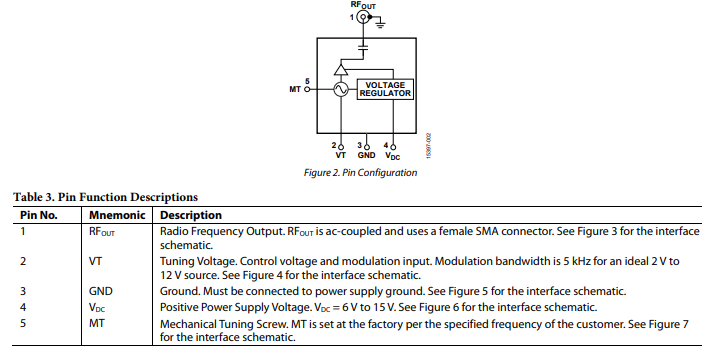

引腳配置描述

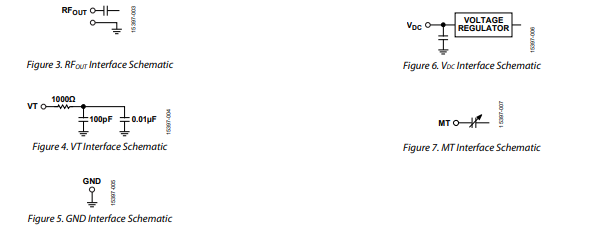

接口示意圖

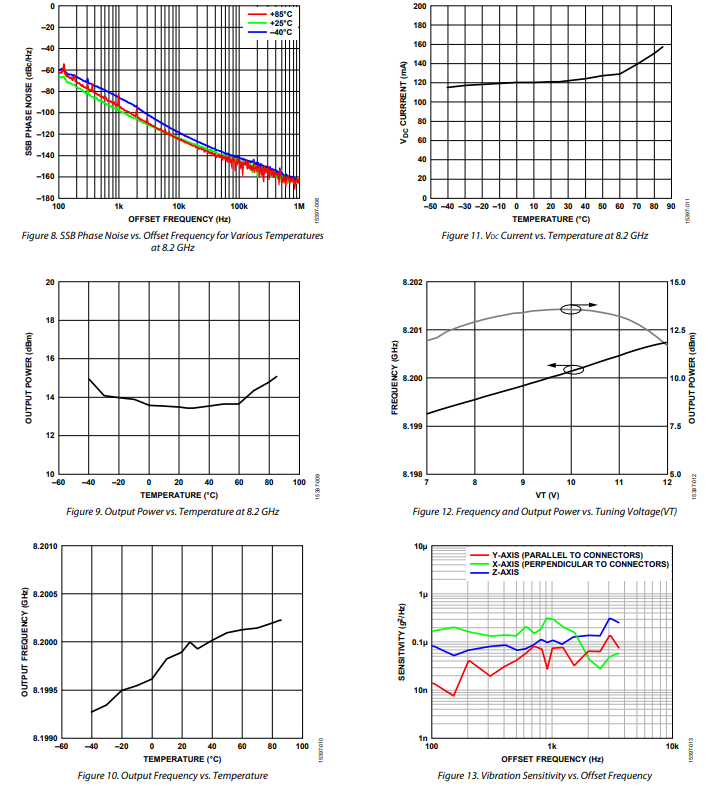

典型性能特征

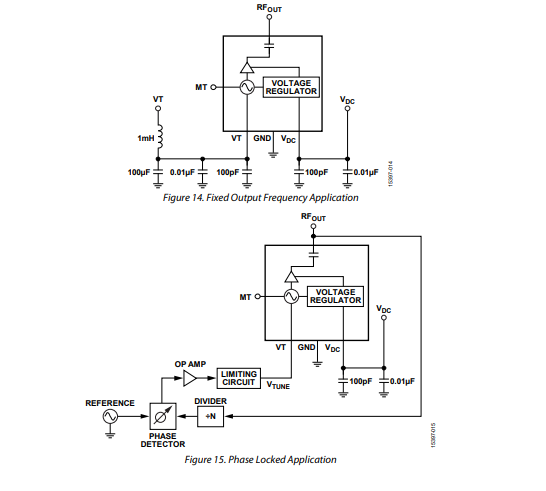

應用電路
