LM158W、LM258W和LM358W電路由兩個獨立的高增益運算放大器（運算放大器）組成，它們采用內部頻率補償，專門設計用于在寬電壓范圍內從單個電源運行。低功率電源漏極與電源電壓大小無關。應用領域包括換能器放大器、直流增益塊和所有傳統運算放大器電路，現在可以更容易地在單個電源系統中實現。例如，這些電路可以直接用邏輯系統中使用的標準+5V供電，并且無需額外電源即可輕松提供所需的接口電子設備。在線性模式下，輸入共模電壓范圍包括地。即使從單個電源電壓操作，輸出電壓也可以擺動到地。

數據手冊：*附件：LM258W 低功耗雙運算放大器技術手冊.pdf

功能
ESD內部保護：2 kV
實施內部頻率補償
大直流電壓增益：100 dB
寬帶（單位增益）：1.1 MHz（溫度補償）
每個操作員的電源電流非常低，基本上與電源電壓無關
低輸入偏置電流：20 nA（溫度補償）
低輸入偏移電壓：2 mV
低輸入偏移電流：2nA
輸入共模電壓范圍包括接地
差分輸入電壓范圍等于電源電壓
大輸出電壓擺動0 V至（VCC+）-1.5 V

線路圖

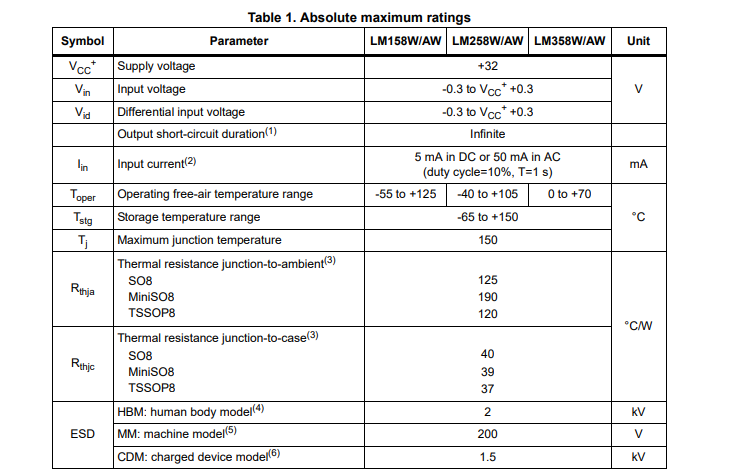

絕對最大額定值和操作條件

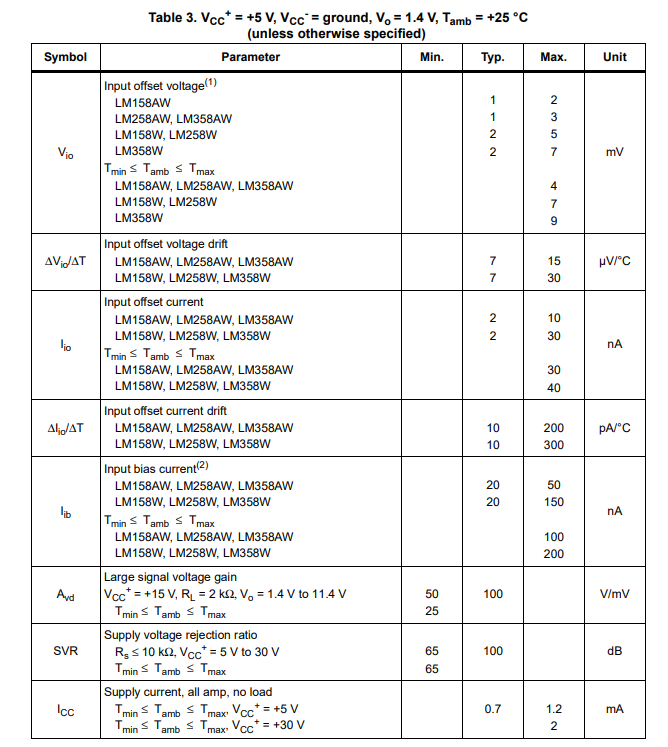

電氣特性

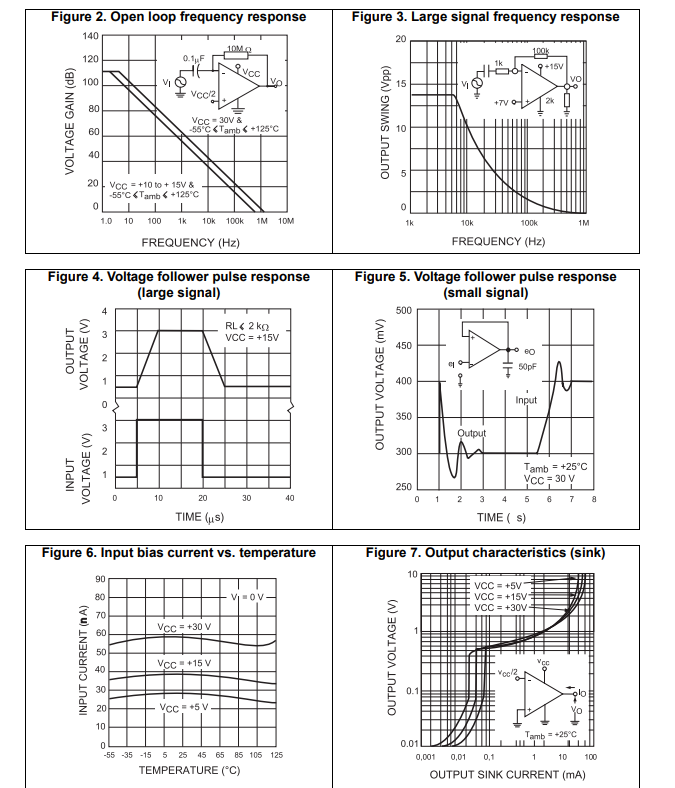

特性曲線
