概述
HMC-C053是一款吸收式電壓可變衰減器(VVA)，在DC到20 GHz的頻率下工作。 HMC-C053提供簡單的0至-3V單電壓衰減控制。 該器件非常適合模擬直流控制信號必須在30 dB幅度范圍內控制RF信號電平的設計。

它具有寬頻率范圍，因而受到眾多應用的親睞，特別是涉及多個增益級的AGC或溫度補償的應用，常見于微波無線電或測試儀表架構中。 可移除的SMA連接器可以拆卸，以便將模塊I/O引腳直接連接到微帶或共面電路。
數據表：*附件：HMC-C053電壓可變衰減器模塊技術手冊.pdf

應用

• 電信基礎設施
• 軍用無線電、雷達和ECM
• 太空系統
• 測試儀器儀表

特性

• 寬帶寬： DC - 20 GHz
• 低相移和衰減
• 30 dB的衰減范圍，最高12 GHz
• 密封模塊
• 可現場更換的SMA連接器
• 工作溫度范圍為-55 to +85°C

邏輯圖

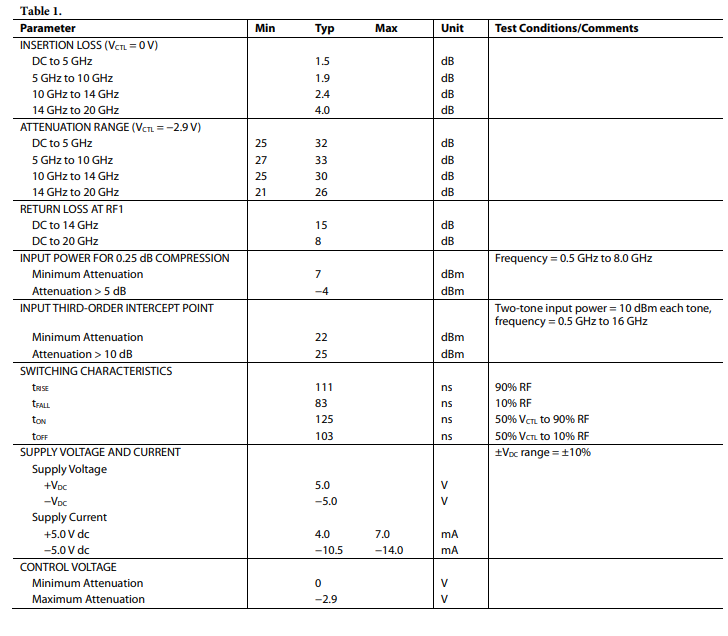

電氣規格

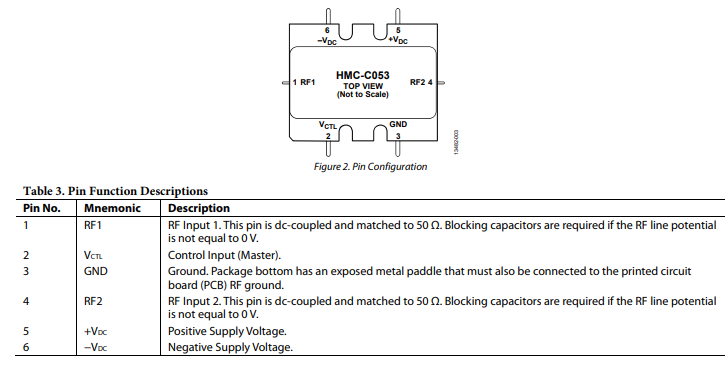

引腳配置描述

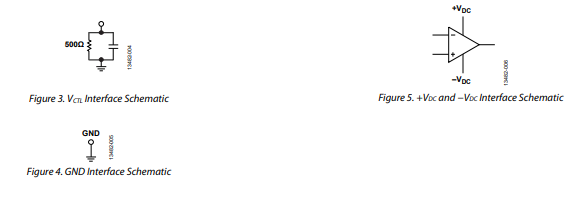

接口示意圖

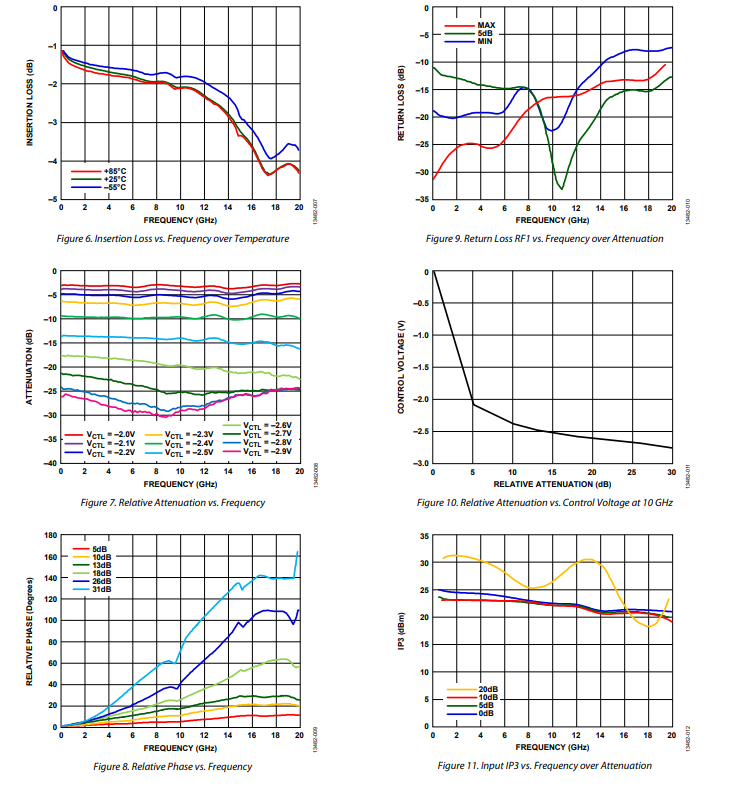

典型性能特征

應用信息

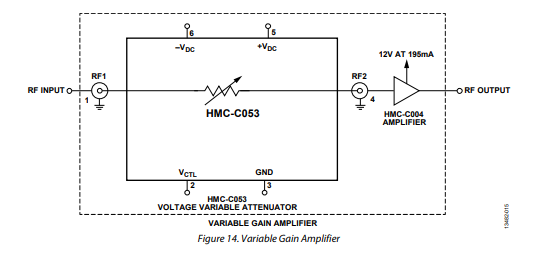

在圖14中，HMC - C053被用于制作可變增益放大器。在此應用電路中，HMC - C053可在30分貝的動態范圍內改變輸入放大器信號的幅度。這種類型的電路可用于根據溫度或頻率調整總增益。這只是HMC - C053眾多應用中的一種。
