本文基于安科瑞電氣在充電樁領域的技術實踐，系統闡述其直流電能計量架構、多模態安全防護及云端協同管理方案。

通過集成高精度霍爾傳感器、分段線性化校準算法與AcrelCloud-9000充電運營云平臺，安科瑞充電樁在寬電壓/電流范圍（100-800V，10-300A）內實現計量誤差≤1%，并滿足GB/T 17215.321-2008等國家計量標準。

結合電氣防火限流保護器（ASCP系列）與動態負荷調控技術，構建了安全可靠、高效運維的充電基礎設施體系。

1

直流計量技術架構與標準符合性

1.1 雙端計量與誤差控制

安科瑞充電樁采用輸入/輸出端雙計量模式：

交流輸入端：配置三相導軌式電能表（DTSD1352），支持電壓、電流諧波分析及漏電保護；

直流輸出端：內置DJSF1352-RN直流電能表，采用霍爾傳感器（0-1000V，75mV/20mA輸出）實現非接觸式電流采集，直接計量用戶實際用電量。

通過輸入/輸出端數據差值自動計算樁體損耗（典型值5%），并上傳至AcrelEMS能效管理平臺，為運營商提供損耗優化依據。

1.2 寬范圍計量技術實現

針對直流寬動態范圍挑戰，采用三級技術方案：

硬件設計：基于PT1000溫度補償的三線制恒流源電路，抑制溫漂對AD采樣精度的影響；

算法優化：動態分段線性校準算法，覆蓋100-800V/10-300A全量程，確保計量誤差≤1%；

標準合規：計量模塊通過CPA認證，符合GB/T 17215.321-2008與GB/T 18487.1-2015標準要求。

（斷路器、電纜推薦）

2

安全防護與系統可靠性設計

2.1 電氣防火限流保護

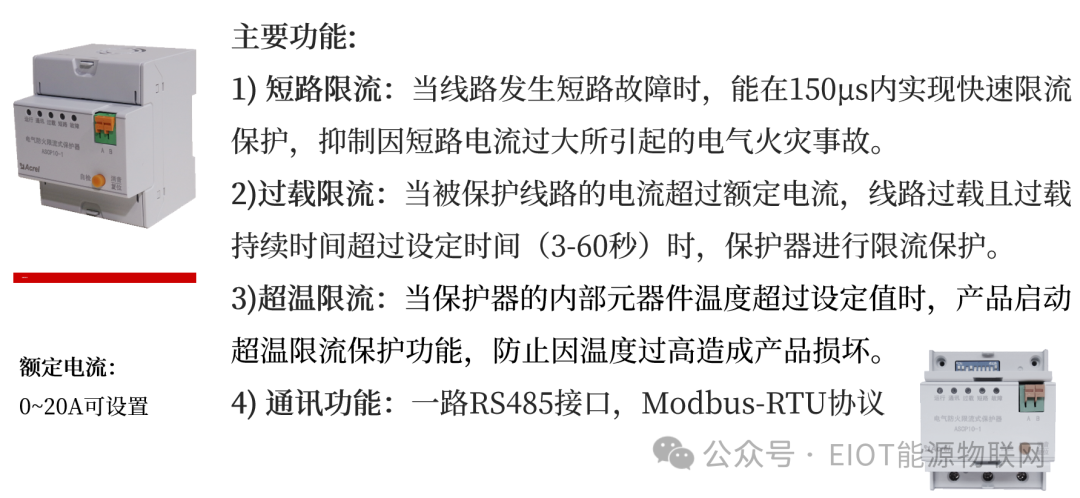

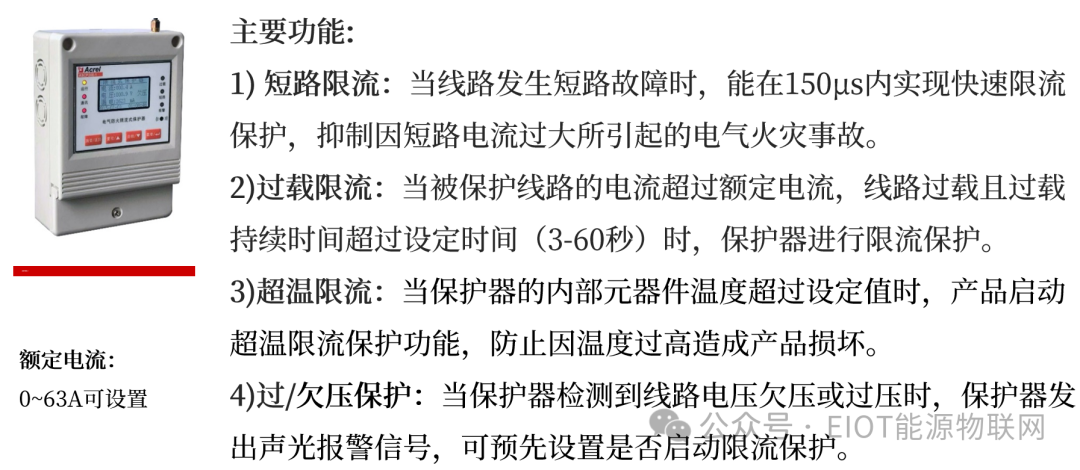

集成ASCP200-1限流式保護器，具備：

150μs級短路限流：抑制短路電流引發的電氣火災風險；

過載/超溫保護：電流超限或溫度＞55℃時觸發線性降額；

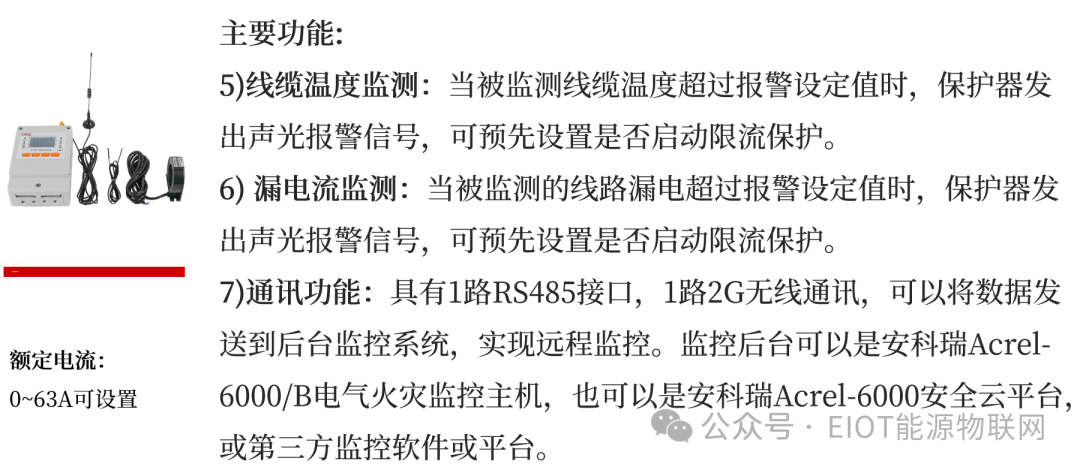

漏電監測：實時檢測線路漏電流并聯動告警，符合GB51348-2019民用建筑電氣安全標準。

2.2 熱管理與環境適應性

斜向風道設計：優化熱空氣強排路徑，出風速度達4.9m/s；

智能溫控策略：進風口溫度＞45℃時啟動全速散熱，＞75℃時切斷輸出；

IP55防護等級：防塵防水設計適配室內外多場景部署。

3

云端協同與智能運維體系

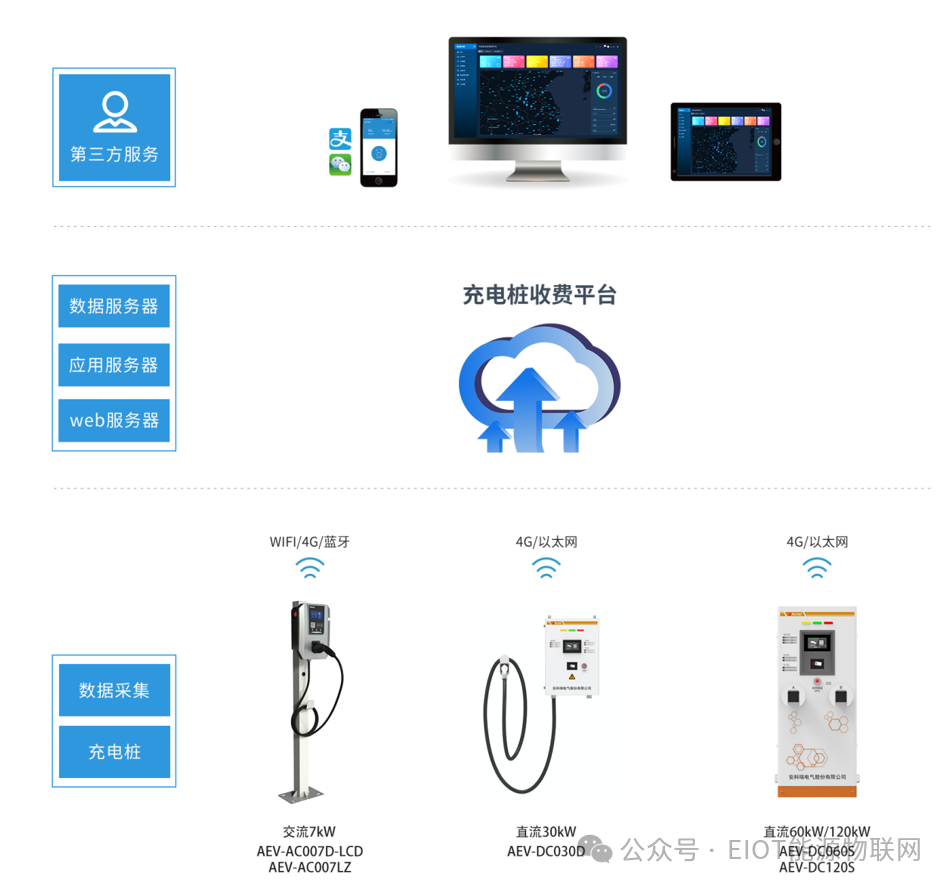

3.1 AcrelCloud-9000平臺功能

實時監控：采集電壓、電流、功率及絕緣狀態數據，支持微信/支付寶小程序遠程啟停；

負荷調控：變壓器負載＞50%時限制新增充電功率，＞80%時禁止啟動新樁；

多維度分析：生成充電量、設備利用率及能效損耗報表，輔助運營決策。

3.2 運維閉環管理

故障預警：過壓、欠壓、絕緣異常等故障5秒內推送至運維端；

遠程維護：通過RS485/2G通信支持固件遠程升級與參數配置；

數據安全：采用阿里云存儲與TCP/IP加密傳輸，滿足GB/T 27930-2015通信協議要求。

4

工程實踐與標準適配

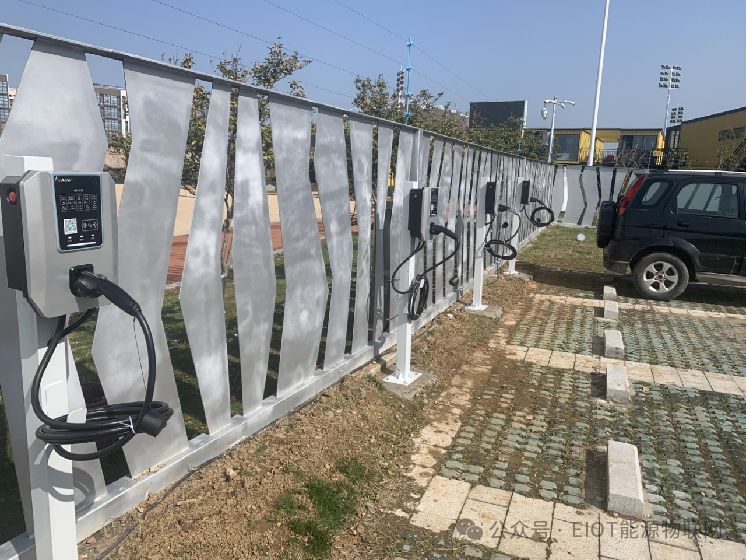

在蘇州某商業綜合體項目中，部署方案包括：

設備選型：120kW直流樁配備DJSF1352-RN電表與ASCP200-1保護器；

布局合規：充電樁側后方安裝，操作界面距地面1.4-1.5m，符合DGJ 08-2048-2016安全間距要求；

能效優化：通過云端分析調整設備布局，年節電費用達12.7萬元。

5

結論

安科瑞充電樁通過高精度計量、多級安全防護與云端協同技術，解決了寬范圍直流計量與復雜環境可靠性難題。其技術方案嚴格遵循GB/T 18487系列、GB51348-2019等國家標準，已在多個城市充電站驗證應用。

未來將進一步融合數字孿生技術，提升預測性維護能力，支撐新能源汽車基礎設施智能化升級。
