一、案例背景

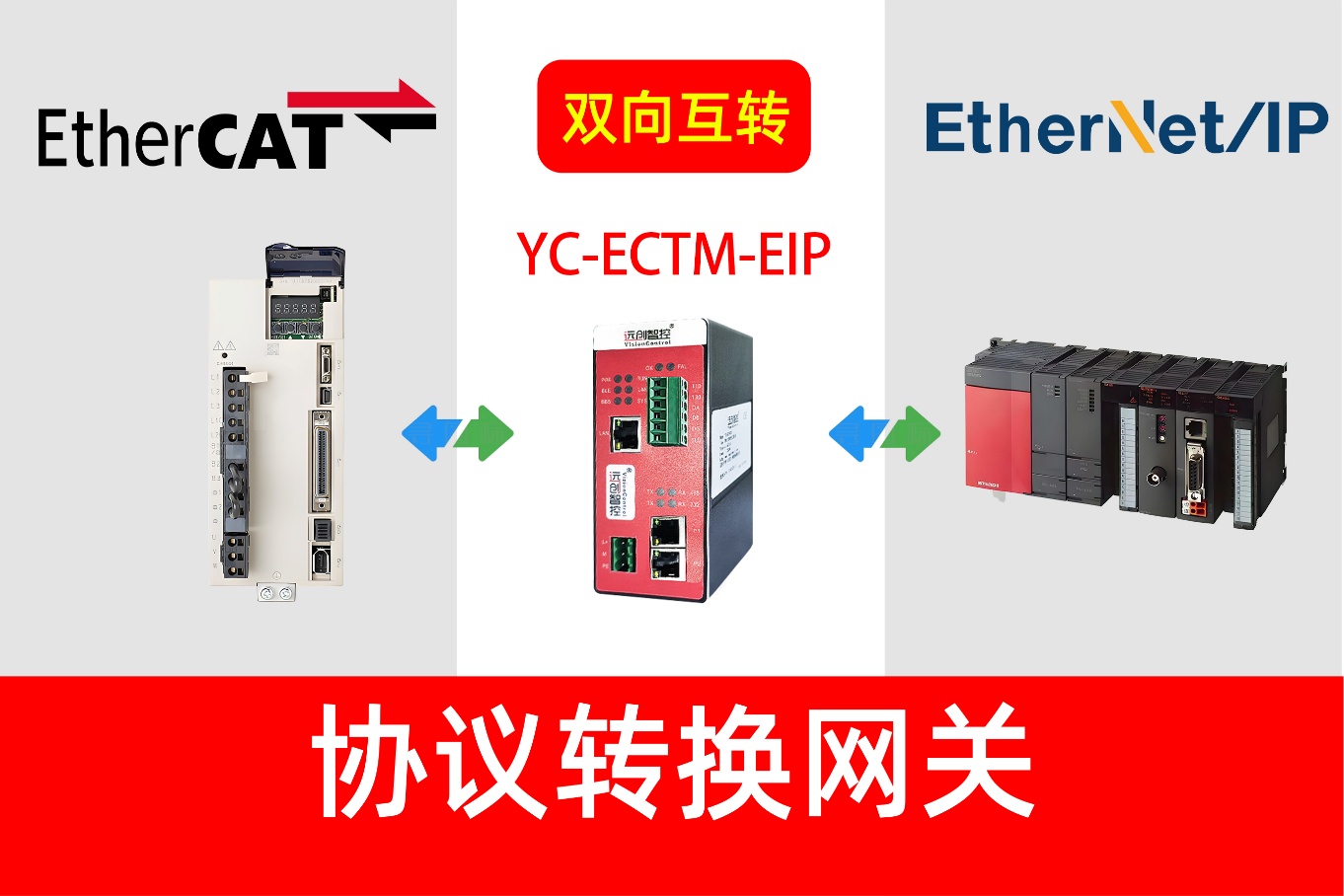

汽車零部件沖壓生產線是汽車制造行業中的關鍵生產環節，對生產效率和產品質量有較高要求。某汽車零部件制造企業的沖壓生產線上，采用了三菱 Q系列 PLC作為 EtherNet/IP協議主站，負責生產線的自動化控制和數據采集。而線上的多個安川 Σ - 7系列伺服驅動器作為 EtherCAT協議從站設備，用于驅動沖壓設備的滑塊運動和模具開合。為實現 PLC與驅動器之間的通信，企業引入了遠創智控的 YC-ECTM-EIP協議轉換網關解決了EtherCAT轉EtherNet/IP協議通訊。

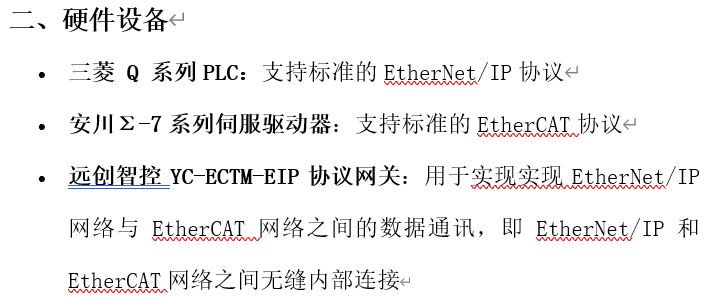

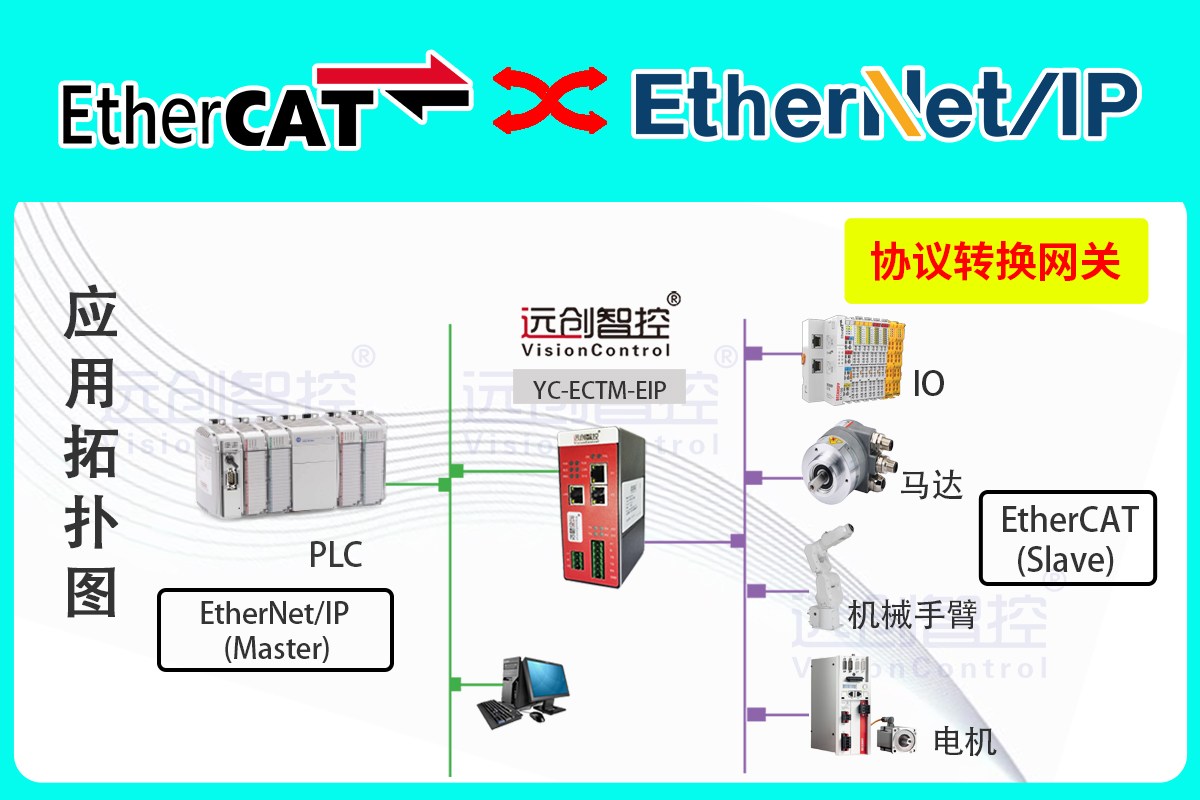

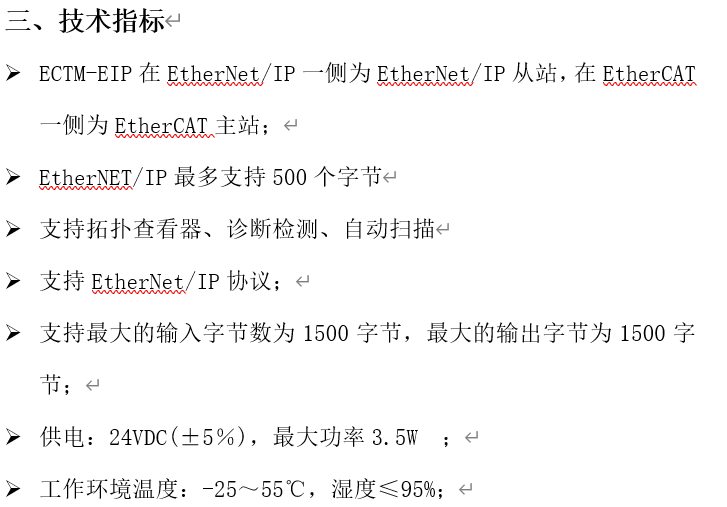

四、設備配置及安裝

將遠創智控YC-ECTM-EIP-網關安裝在沖壓生產線的控制柜內，連接好電源。

使用以太網網線將網關的EtherNet/IP端口與三菱Q系列PLC的以太網接口相連。

通過EtherCAT網線將網關的EtherCAT端口與安川Σ-7系列伺服驅動器依次連接，形成EtherCAT網絡。

參數配置

利用遠創智控的配置軟件，在 EtherNet/IP側，設置網關的網絡參數，使其與三菱 PLC所在網絡兼容。添加 PLC的設備信息，配置通信速率和數據傳輸方式。

確認計算機與PLC已經建立網絡連接，PLC上電后，打開 BOOTP DHCP TOOL軟件，

如果第一次打開，在“Tools”（工具）下選擇“Networks Setting”（網絡設置），輸入子網掩碼；

如果網絡上存在尚未配置的IP地址的PLC模塊，工具對話框?qū)@示該模塊的MAC地址，且不斷的被刷新；

雙擊MAC地址設備請求，彈出“New Entry”對話框，在“IP Address”處填寫IP地址，點擊OK；

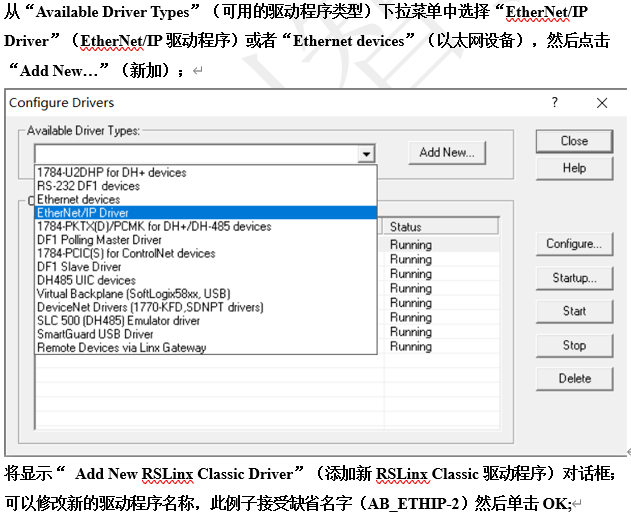

雙擊圖標，打開軟件，在RSLinx軟件中配置通訊驅動程序，從 “Communications”（通訊）下拉菜單中選擇“Configure Drivers”（配置驅動程序），將出現“Configure Drivers”對話框（在添加新驅動程序之前，確認滿足以下條件：工作站正確配置工作站的IP地址和其他網絡參數，正確連接到EtherNet/IP網絡）；

在 EtherCAT側，設置網關的從站地址和通信周期，與安川伺服驅動器的通信參數相匹配。建立數據映射關系，將驅動器的位置、速度、扭矩等參數映射到 PLC的寄存器中。

五、系統集成與功能實現

三菱 Q系列 PLC通過遠創智控網關對安川Σ-7系列伺服驅動器進行高速同步控制。在沖壓過程中，PLC根據沖壓工藝要求，精確控制驅動器的運動，確保滑塊的運動速度和位置精度，實現模具的快速開合和沖壓動作的準確執行。

各伺服驅動器之間的同步誤差控制在極小范圍內，提高了沖壓生產的效率和質量。

六、生產數據統計與分析

三菱 PLC通過網關收集安川伺服驅動器的運行數據，如沖壓次數、工作時間、能耗等。企業可以對這些數據進行統計和分析，了解生產線的運行狀況和生產效率，為生產管理和決策提供依據。

根據數據分析結果，企業可以調整沖壓工藝參數、優化設備運行模式，提高生產效率和降低生產成本。
