在無人機、電動工具、拉桿音箱等高附加值設備領域,多串鋰電池系統的充電痛點日益凸顯——大功率需求與供電效率的矛盾、復雜電池組的精準管理難題,以及戶外場景下電源適配的靈活性缺失,嚴重制約用戶體驗與產品迭代。例如,無人機需快速補充高容量電量卻受限于散熱與安全管控;電動工具在戶外作業時,常因?qū)S贸潆娖骷嫒菪圆疃╇娭袛啵唤钅尅⒗瓧U音箱等多串電池設備則面臨充電慢、壽命短等頑疾。
本文將以PD協議芯片ECP5701、充電管理芯片與升壓芯片F(xiàn)P5207的三維協同方案為核心,解析如何通過功能互補攻克上述難題。
一、ECP5701、充電管理芯片、FP5207的作用
1、ECP5701
ECP5701作為“協議樞紐”,智能匹配PD/QC等快充協議,動態協商輸入功率,確保無人機、拉桿音箱等設備兼容任意Type-C電源;
2、充電管理芯片
充電管理芯片擔任“安全管家”,實時監控2-4串電池組的電壓/溫度,優化充放電策略,解決電動工具電池過充損耗與筋膜槍電芯壽命衰減問題;
3、FP5207
FP5207芯片內化身“能量放大器”,將5V輸入升壓至24V/5A高壓輸出,滿足無人機起降、電動工具連續作業等瞬時大功率需求,同時適配車載電源、移動儲能等多樣化場景。
4、該方案通過協議通信-電能轉換-電池管理的全鏈路整合,實現了兩大突破:
① 去專用化供電:僅需單一Type-C線纜,即可為不同設備提供5V至24V的智能升壓充電,徹底告別多適配器冗余;
② 高精度調控:從筋膜槍的微型電池組到電動工具的4串高壓系統,均能實現充放電效率>92%,且電池循環壽命提升60%以上。
二、ECP5701 芯片:PD 協議的全能解決方案

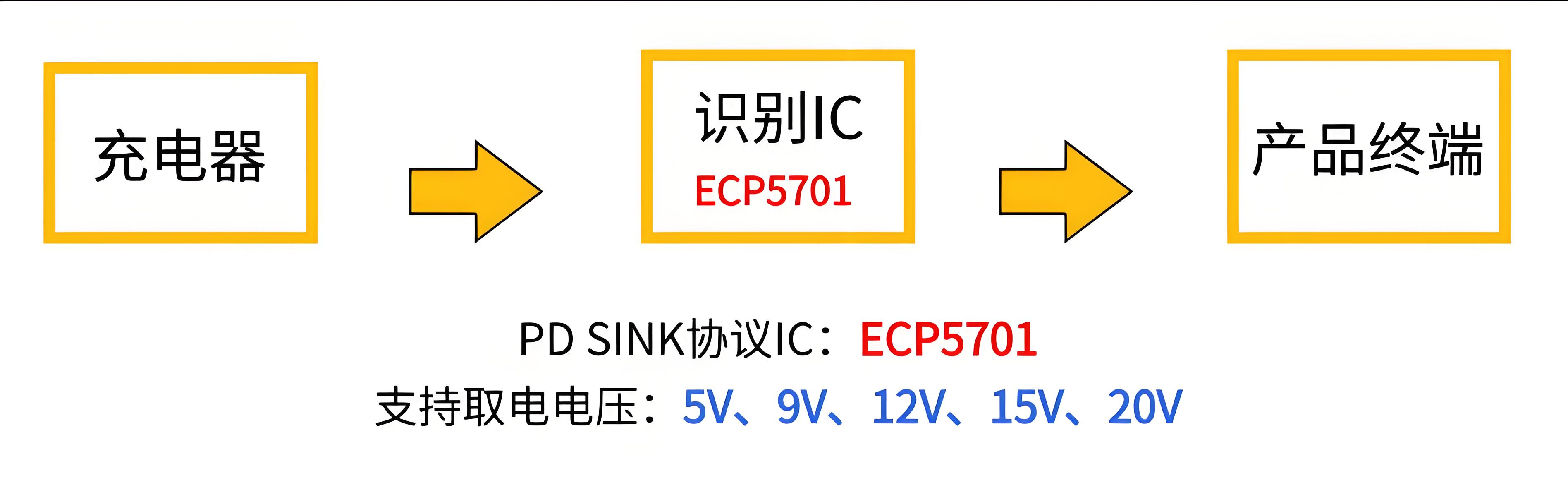

作為快充系統的 “智能指揮官”,能芯科技 ECP5701以四大硬核優勢引領行業:
1、PD協議:
支持 PD3.0/2.0,兼容 5V - 20V 寬范圍電壓輸出;
2、動態調壓技術:
毫秒級響應設備需求,避免功率浪費或充電不足;
3、極致小型化:
采用 SOT23-6L封裝設計,外圍電路精簡 60%,適配超薄設備;

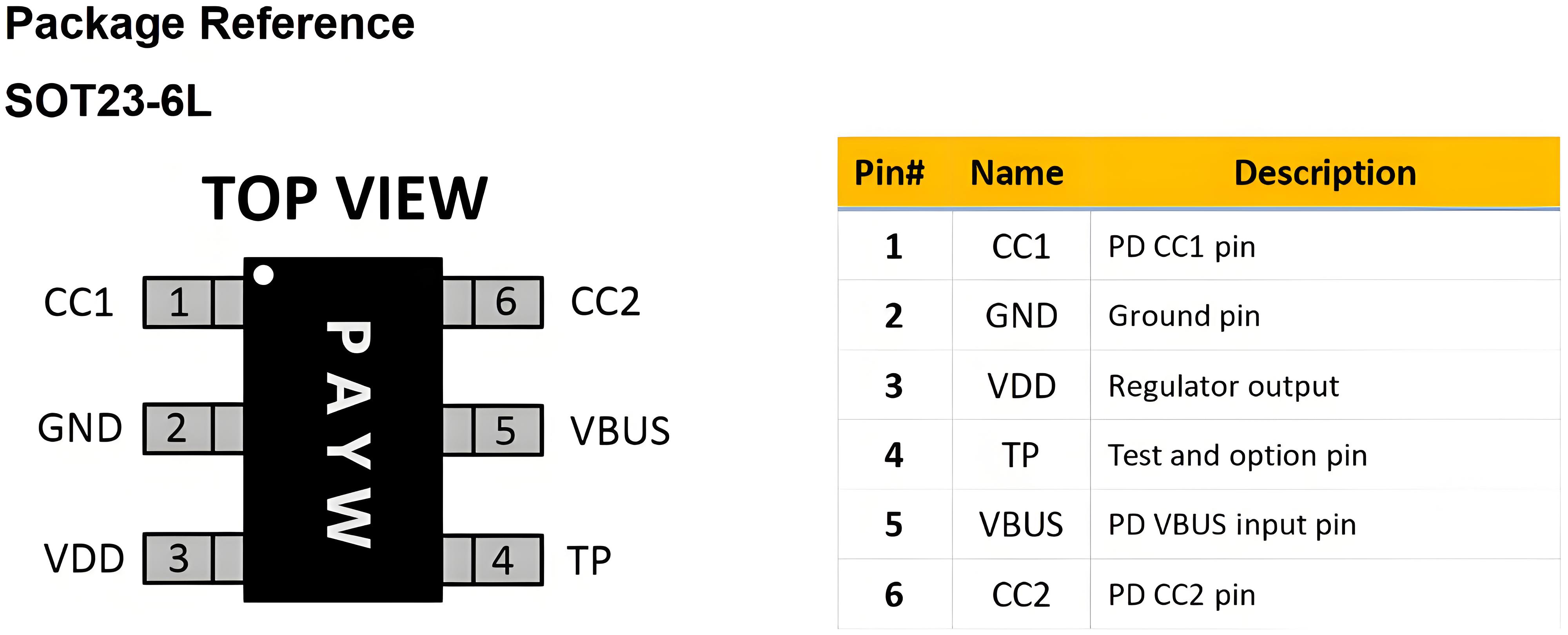

(芯片腳位及封裝圖)

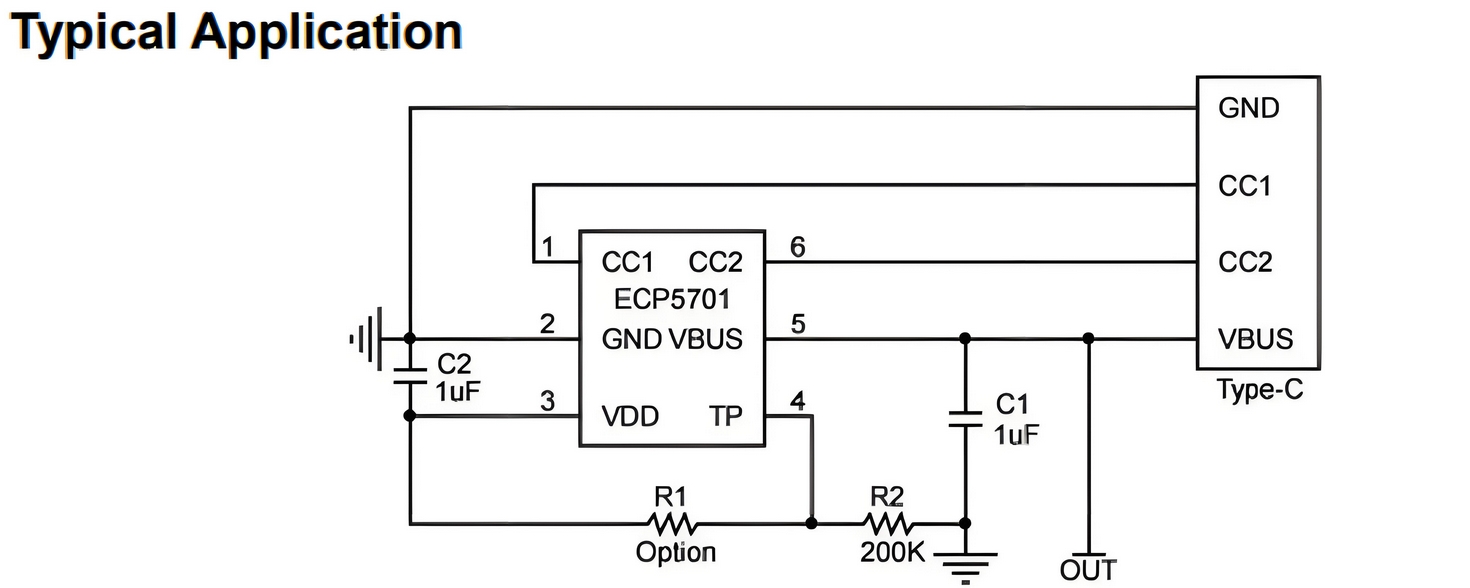

(應用電路圖)
三、實戰案例:ECP5701 如何賦能多場景快充?

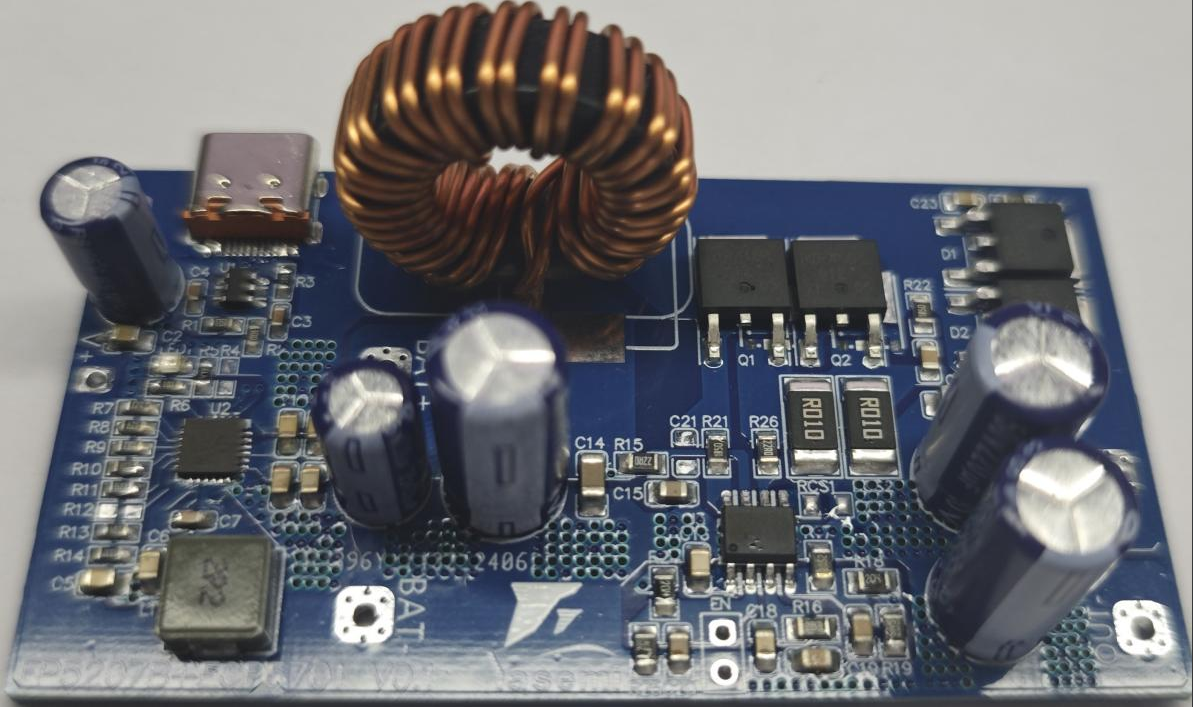

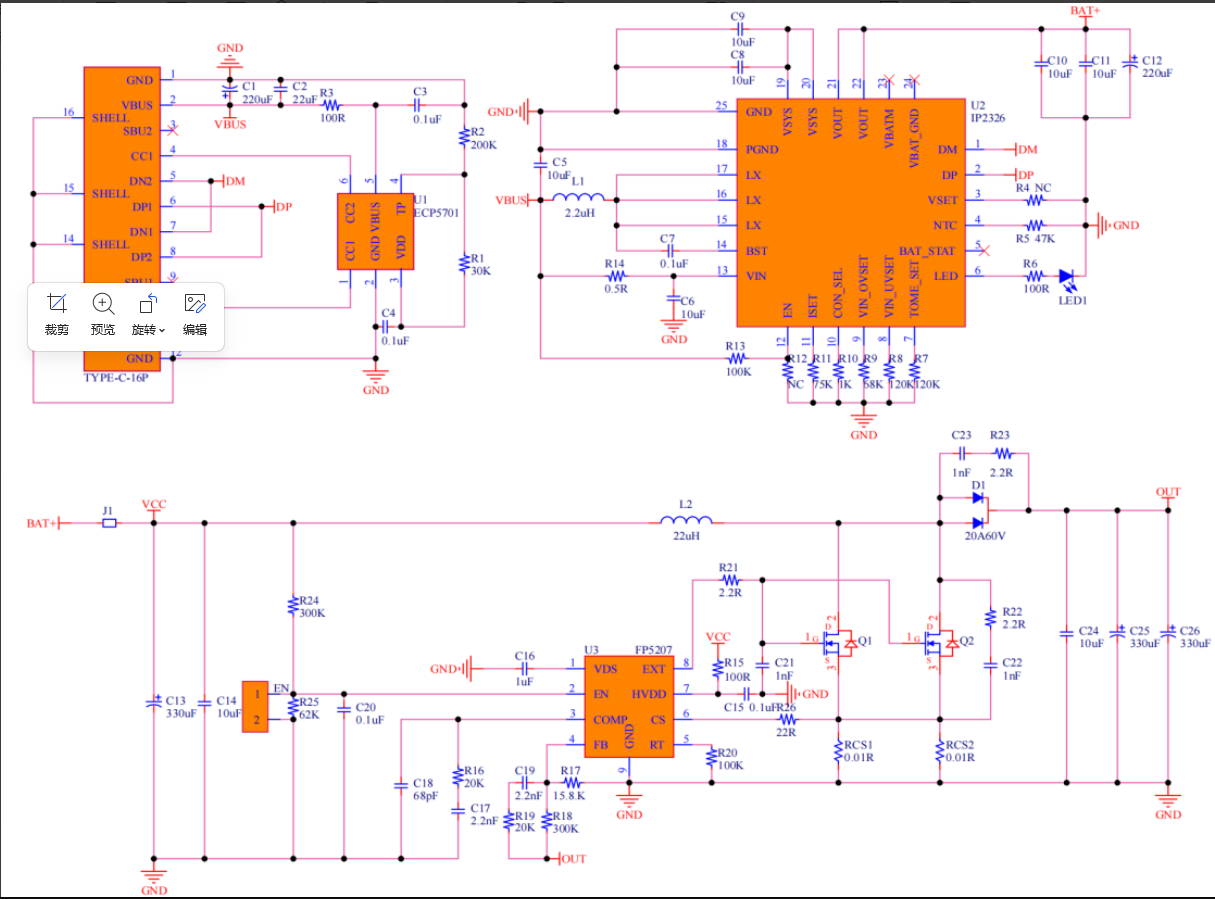

案例 1:大功率設備高壓快充方案(ECP5701 + IP2326 + FP5207)
輸入:5 - 9V/3A → 輸出:24V/5A(升壓效率高達 95%),電池11.1V(3串)
應用場景:無人機、電動工具等,充電速度提升 200%,告別專用充電器!

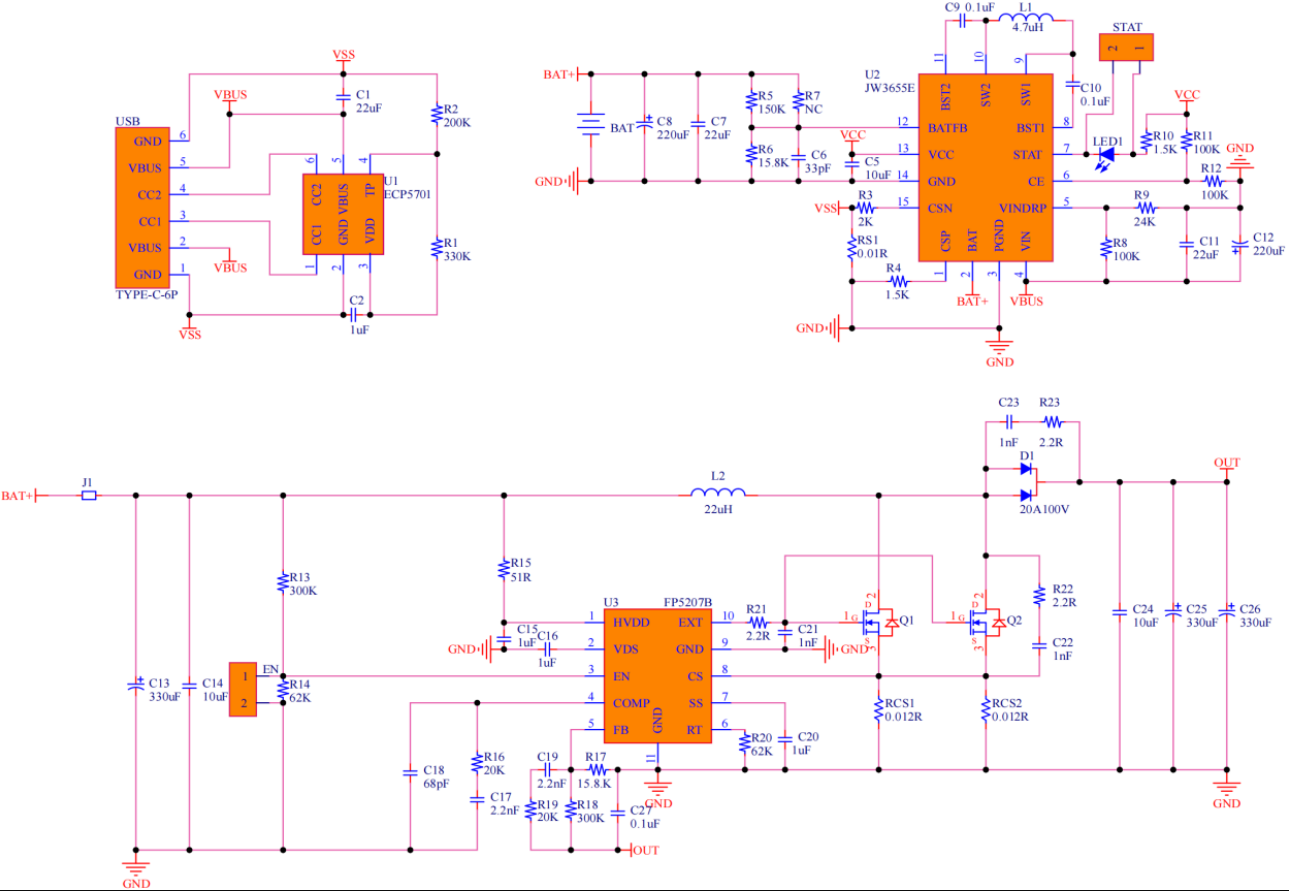

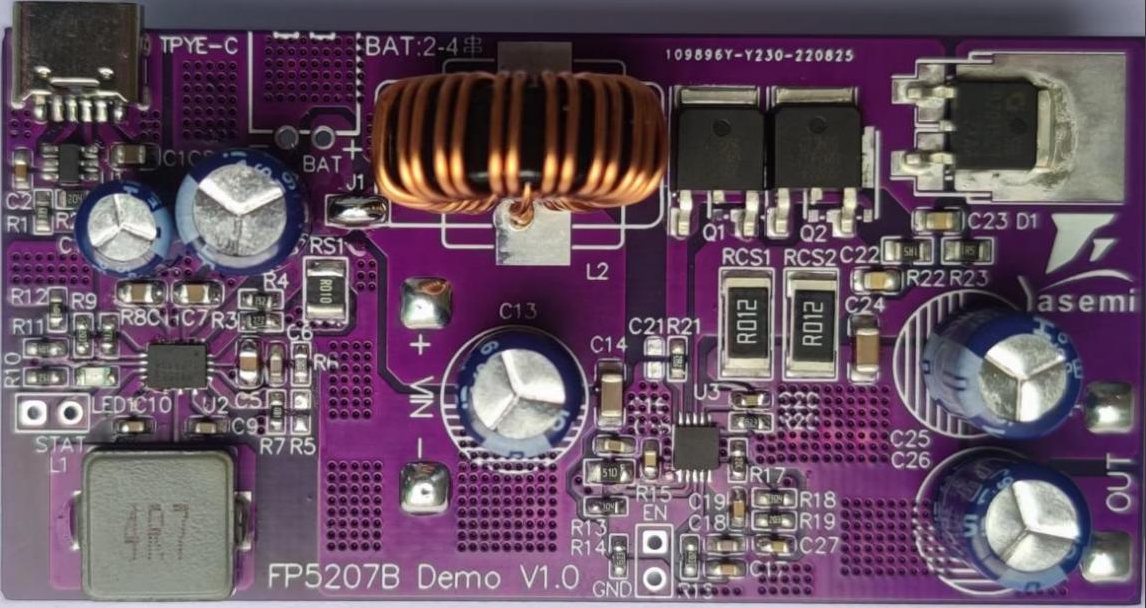

案例 2:跨設備兼容快充方案(ECP5701 + JW3655E + FP5207B)
輸入:5 - 15V/2A → 輸出:20V/5A(支持筆記本、顯示器供電),電池11.1V(3串)
核心優勢:一根 Type - C 線兼容多設備,徹底解決 “充電器堆積” 痛點。
五、總結:快充技術的未來已來
ECP5701 + 充電管理 + 升壓芯片的組合,不僅解決了傳統方案的兼容性差、效率低、體積臃腫等痛點,更將 Type - C 接口升級為 “智能能源樞紐”。無論是追求極速充電的消費者,還是需要高壓供電的工業場景,這套方案都能以更高集成度、更強適應性、更低成本 ,重新定義快充技術的邊界!
附件:ECP5701規格書
立即獲取完整技術文檔 →(留言獲取)
