?什么是PD誘騙協議芯片

PD誘騙芯片，全稱為Power Delivery（PD）誘騙芯片，是一種能夠模擬符合USB Type-C接口規范的電源管理單元（Power Delivery Unit，簡稱PDIC）的芯片。它內置了PD通訊模塊，通過與供電端（如PD充電器）的PD協議芯片握手通信，可以申請出需要的電壓給產品供電。

?

PD誘騙協議芯片的工作原理及特點

PD誘騙芯片的工作原理是，當設備插入Type-C接口時，芯片會自動檢測接入的電壓和電流，并根據設備的實際需求調整輸出電壓和電流。這使得小家電設備能夠?qū)崿F(xiàn)對多種充電方式的管理，如9V、12V、15V、20V等，從而確保設備能夠得到最佳的充電體驗。

PD誘騙芯片具有多種優點，包括高效、快速、安全等。它可以將電壓從低電壓升高到高電壓，為設備提供更多的能量，并且能量轉化率可以達到90%以上，減少了能源的浪費。此外，PD誘騙芯片還具有體積小、重量輕、價格便宜等優點，因此在移動設備、消費電子、新能源等領域得到廣泛應用。

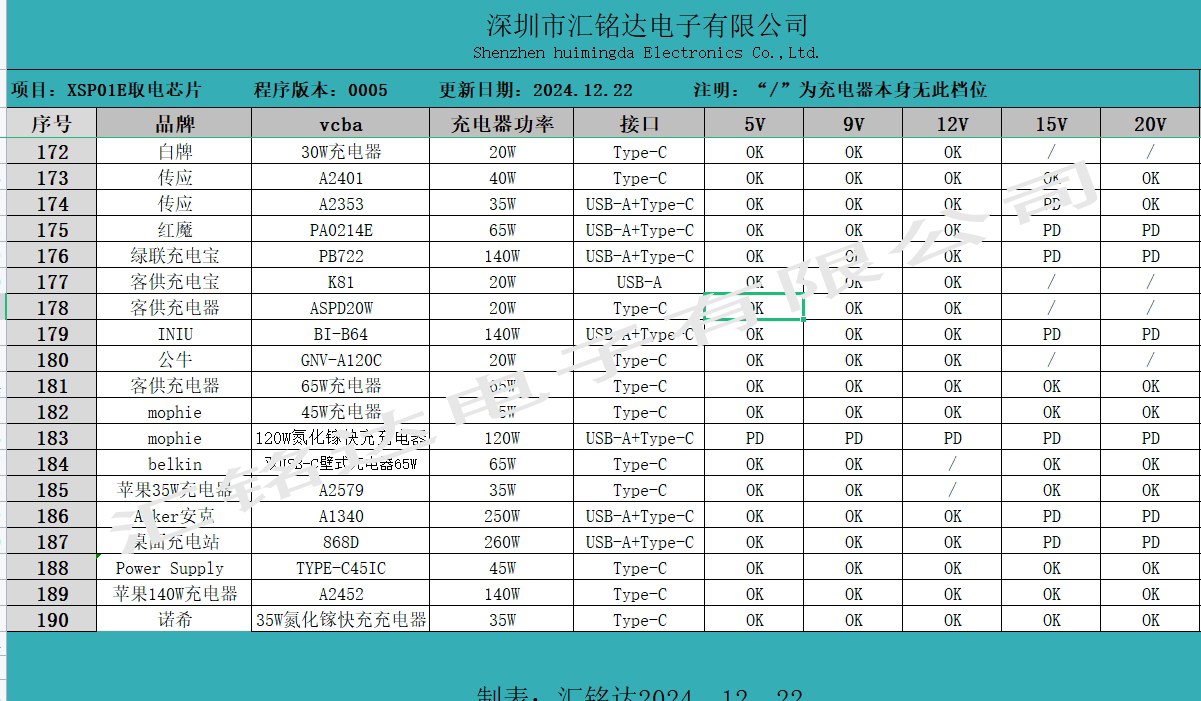

市面上的PD誘騙協議芯片繁多，哪一款性價比高、兼容性較強呢？我們對市面上誘騙協議芯片的價格和兼容性進行對比，選出匯銘達的XSP01E這款芯片，這款芯片不管是從它的兼容性還是價格上來看，都有著絕對的優勢，下面我們來一起了解一下這款芯片都有哪些特點。

誘騙協議芯片XSP01E概述

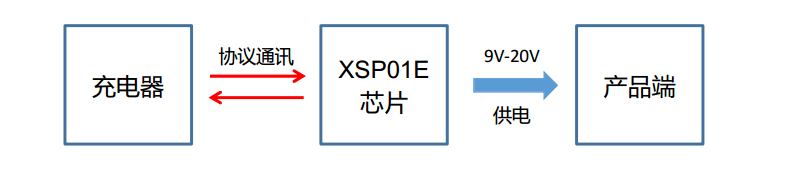

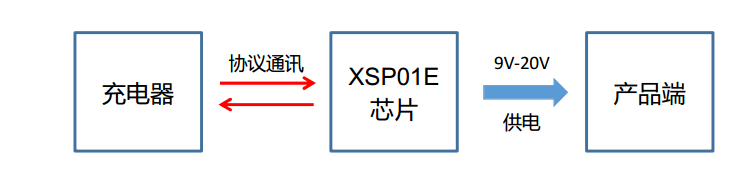

XSP01E 支持從充電器/充電寶等電源上取電給產品供電， XSP01E 芯片集成 USB Power Delivery PD2.0/3.0 快充協議、 QC2.0/QC3.0 快充協議、 華為快充協議、 三星 AFC 協議等多種快充協議的 USB Type-C 受電端 取電芯片， 產品使用 XSP01E 芯片可無需再配充電器， 功率最大支持 100W

特點

1、采用DFN10_3*3小封裝，集成度更高

2、支持PD、QC、華為、三星等多種快充協議，能夠兼容市面上所有充電器所支持的5V、9V、12V、15V、20V電壓檔位。

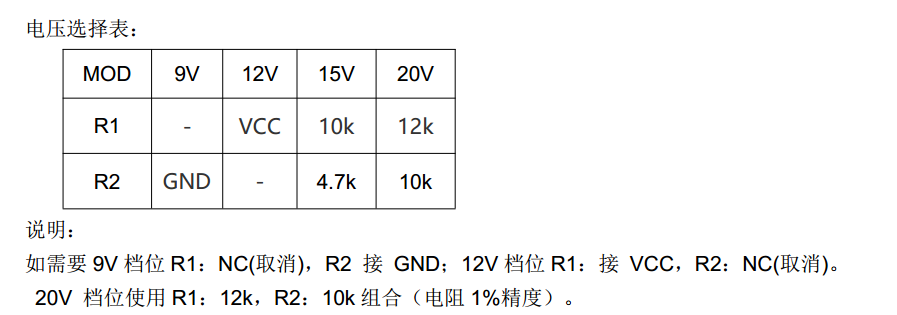

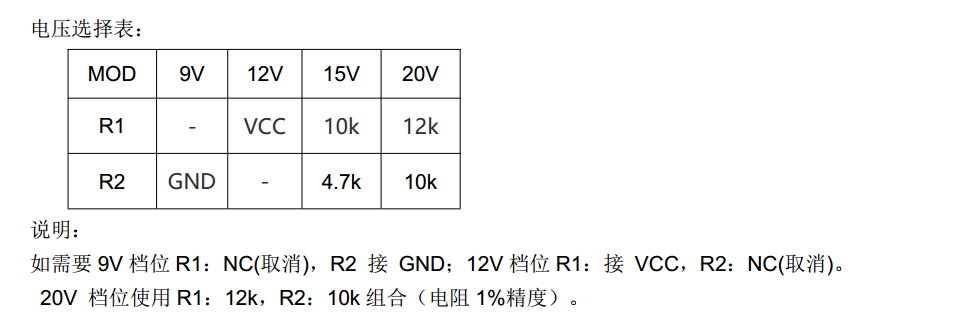

3、支持電阻選擇電壓檔位，可根據設備的需求自主選擇設備所支持的最大電壓檔位

4、支持電壓自動向下兼容和多協議切換功能，無論連接的是 C 口充電器或是 A 口充電器都支持電壓檔位向下兼容功能，設備只需要設置支持的最大電壓檔位就能實現電壓自動向下兼容功能，（例如： 設定 12V 模式，優先獲取 12V， 若連接的充電器沒有 12V 最大是 9V， 則自動獲取充電器的 9V 檔位） ， 獲取快充協議順序（PD→QC→AFC→FCP）

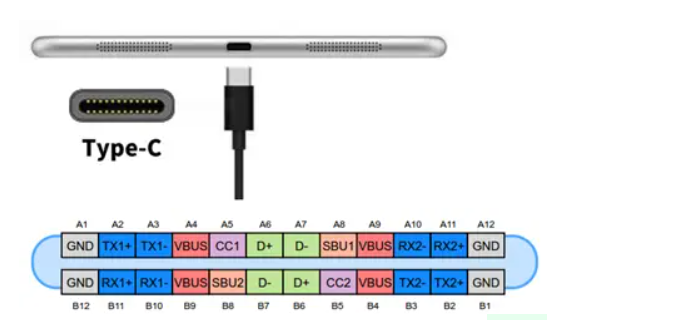

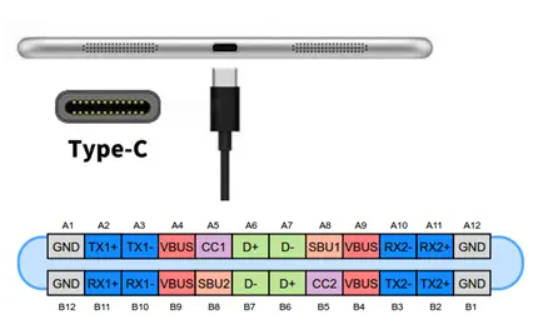

5、自動檢測CC1和CC2信號通訊，這使得USB Type-C接口無需區分正反面，提高了使用的便捷性?

應用

需要 USB Type-C 接口快充的各種電子設備、如小家電、智能家居、電動工具、無人機、智能穿戴、攝影設備等

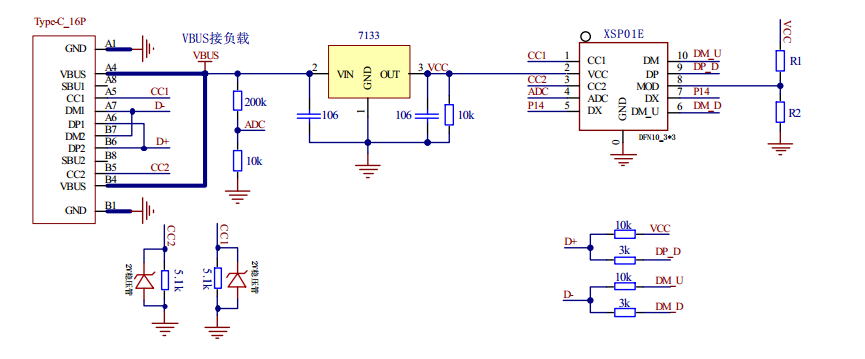

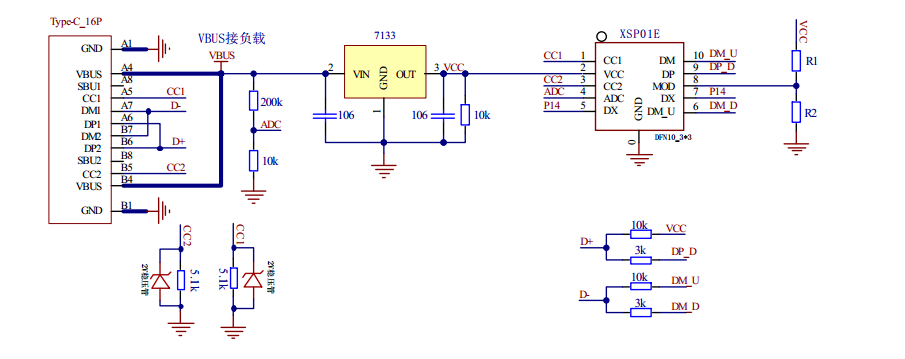

電路設計

PD誘騙協議芯片應用哪些場景？

PD取電芯片的應用范圍非常廣泛，主要適用于需要Type-C接口快充輸入的設備，包括但不限于：

?1、智能穿戴設備?：如智能手表、智能手環等可以通過PD誘騙芯片實現快速充電，滿足用戶對設備續航的需求?

?2、小家電設備?：如電動工具、筋膜槍、手電鉆等也可以通過PD誘騙芯片實現快速充電，提高工作效率和用戶體驗?

?3、藍牙耳機和平板?：這些設備也需要快速充電，PD誘騙芯片能夠提供高效的充電解決方案?

?4、無人機和其他電子設備?：PD誘騙芯片也適用于無人機和其他需要快速充電的電子設備?
