      HMC659功率放大器芯片，DC-15GHz技術手冊

      要長高 ? 2025-03-21 10:23 ? 次閱讀

      概述

      HMC659是一款GaAs MMIC PHEMT分布式功率放大器裸片，工作頻率范圍為DC至15 GHz。 該放大器提供19.1 dB增益、+35 dBm輸出IP3和+26.5 dBm輸出功率（1 dB增益壓縮），功耗為300 mA（采用+8V電源）。 HMC619在DC至10 GHz范圍內提供±0.4 dB的出色增益平坦度，因而非常適合EW、ECM、雷達和測試設備應用。 HMC619放大器I/O內部匹配50 Ω，方便集成到多芯片模塊(MCM)中。 所有數據均由通過最短0.31 mm (12 mils)的兩條0.025mm (1 mil)線焊連接的芯片獲取。
      數據表：*附件：HMC659功率放大器芯片，DC-15GHz技術手冊.pdf

      應用

      特性

      • P1dB輸出功率： +26.5 dBm
      • 增益： 19.1 dB
      • 輸出IP3： +35 dBm
      • 電源電壓： +8V (300 mA)
      • 50 Ω匹配輸入/輸出
      • 裸片尺寸： 3.115 x 1.630 x 0.1 mm

      框圖

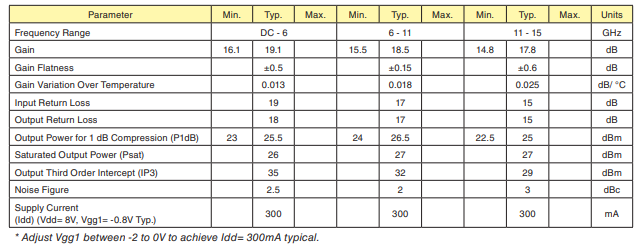

      電氣規格

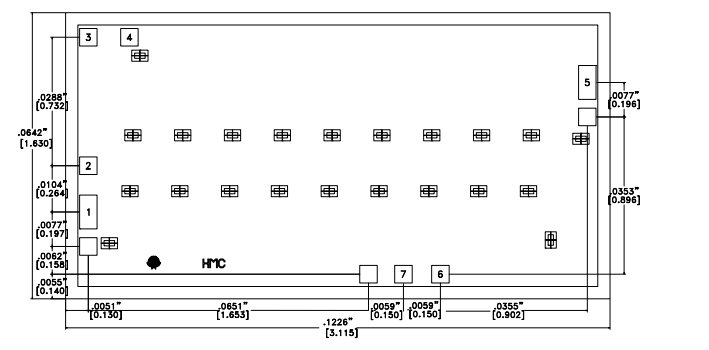

      外形圖

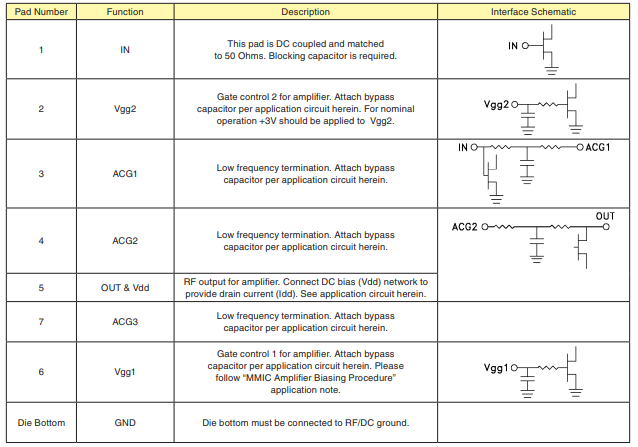

      引腳配置描述
