SONY FCB-EV9520L，作為一款高性能的自動聚焦一體化高清機芯模組，它的視頻輸出定義腳為通用的LVDS，想要輸出與傳輸其他視頻信號，只能通過視頻轉換的方式來實現。

今天，軒展科技高級工程師為大家普及的是：SONY FCB-EV9520L如何輸出HDMI視頻信號。

HDMI作為一種廣泛使用的高清多媒體接口，以其高帶寬、高畫質和易于連接的特點，成為連接顯示器和記錄設備的優選。

一、所需部件與工具

SONY FCB-EV9520L自動聚焦攝像機芯

HD-HDMI編碼控制板

30Pin LVDS線

HDMI高清線纜

16Pin排線

電源適配器

二、連接步驟

準備設備：確保SONYFCB-EV9520L攝像機芯、HD-HDMI編碼控制板以及其他所需部件均處于良好工作狀態。

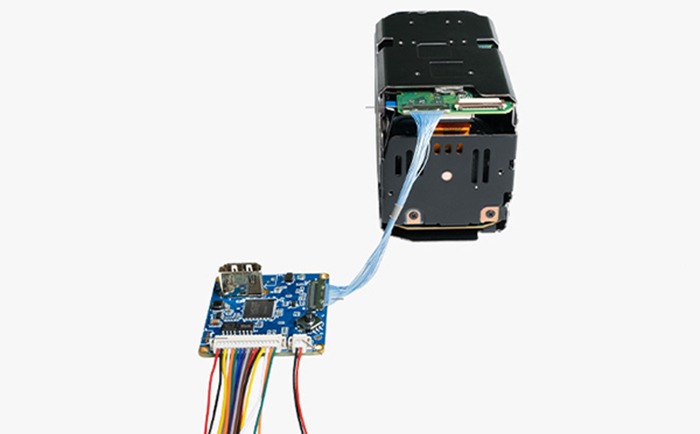

連接LVDS線：使用LVDS線將SONY FCB-EV9520L攝像機芯與HD-HDMI編碼控制板連接起來。LVDS線用于傳輸攝像機芯產生的視頻信號。

連接HDMI線纜：將HDMI線纜的一端連接到HD-HDMI編碼控制板的HDMI輸出端口，另一端連接到支持HDMI輸入的顯示設備（如監視器、電視機或HDMI高清視頻采集卡）。

配置與調試：

確保所有連接均牢固可靠，避免松動或接觸不良。

根據需要，通過HD-HDMI編碼控制板上的控制串口，對視頻信號的格式、分辨率、幀率等進行配置。

通過外接按鍵或RS-485等控制設備，用戶還可以實現對攝像機芯的變焦、聚焦、增益、白平衡等功能的精準操控。

三、注意事項

兼容性：在連接之前，請確保所有設備的兼容性，包括攝像機芯、編碼控制板、顯示設備以及HDMI線纜等。

信號質量：使用高質量的HDMI線纜和LVDS線，以確保視頻信號的清晰度和穩定性。

調試與測試：在連接完成后，進行必要的調試和測試，確保視頻信號能夠正確傳輸和顯示。

通過以上步驟，SONY FCB-EV9520L攝像機芯可以成功輸出HDMI視頻信號，并顯示在支持HDMI輸入的顯示設備上。這一過程中，HD-HDMI編碼控制板起到了關鍵的作用，它通過LVDS線將FCB-EV9520L攝像機芯的視頻信號轉換成HDMI視頻信號輸出并傳輸。

除了HDMI高清視頻信號外，SONY FCB-EV9520L還可以對接不同的編碼控制板輸出3G-SDI、網絡視頻信號。

另外，可以通過USB3.0采集模塊對FCB-EV9520L進行視頻數據采集。
