LP2980-N 是一款固定輸出、寬輸入、低壓差 （LDO） 穩壓器，支持 2.5V 至 16V 的輸入電壓范圍和高達 50mA 的負載電流。LP2980-N 支持 1.2V 至 5.0V 的輸出范圍（新芯片）。

此外，LP2980-N（新芯片）在負載和溫度下具有 1% 的輸出精度，可滿足低壓微控制器 （MCU） 和處理器的需求。
*附件：采用 SOT-23 封裝的 LP2980-N 微功率、50mA、超低壓差穩壓器 數據表.pdf

在新芯片中，寬帶寬 PSRR 性能在 1kHz 時為 75dB，在 1MHz 時為 45dB，有助于衰減上游 DC/DC 轉換器的開關頻率并最大限度地減少后置穩壓器濾波。

內部軟啟動時間和限流保護可降低啟動期間的浪涌電流，從而較大限度地減小輸入電容。包括標準保護功能，如過流和過熱保護。

LP2980-N 采用 5 引腳、2.9mm × 1.6mm SOT-23 （DBV） 封裝。

特性

• VIN 范圍（新芯片）：2.5V 至 16V
• VOUT 范圍 （新芯片）：
  • 1.2V 至 5.0V （固定，100mV 步長）
• VOUT 精度：
  • ±0.5% 為 A 級傳統芯片
  • 標準級傳統芯片為 ±1%
  • 新芯片 ±0.5% （A 級和標準級）
• 負載和溫度輸出精度：±1%（新芯片）
• 輸出電流：高達 50mA
• 低 IQ （新芯片）：ILOAD = 0mA 時為 69μA
• 低 IQ （新芯片）：380μA （ILOAD = 50mA）
• 關斷電流與溫度的關系：
  • 0.01μA （典型值） 用于傳統芯片
  • 1.12μA （典型值） 用于新芯片
• 輸出電流限制和熱保護
• 使用 2.2μF 陶瓷電容器（新芯片）時保持穩定
• 高 PSRR （新芯片）：
  • 1kHz 時為 75dB，1MHz 時為 45dB
• 工作結溫：–40°C 至 +125°C
• 封裝：5 引腳 SOT-23 （DBV）

參數

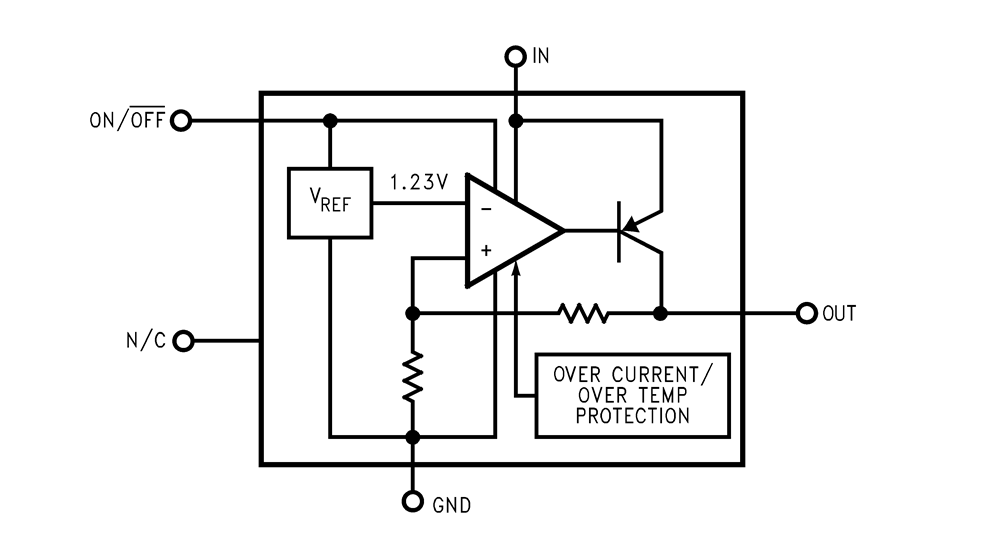

方框圖

1. 基本信息

• ?型號?：LP2980-N
• ?功能?：微功率、50mA、超低壓差穩壓器
• ?封裝?：SOT-23 (DBV)

2. 電氣特性

• ?輸入電壓范圍?：
  • 新芯片：2.5V至16V
• ?輸出電壓范圍?：
  • 新芯片：1.2V至5.0V（固定，100mV步長）
• ?輸出電壓精度?：
  • 新芯片：±0.5%
• ?負載和溫度下的輸出精度?：±1%（新芯片）
• ?壓差電壓?：未具體給出，但提到超低壓差特性
• ?靜態電流?：
  • 新芯片：在I_OUT=0mA時，69μA（典型值）
• ?關斷電流?：
  • 新芯片：1.12μA（典型值）
• ?輸出噪聲電壓?：140μVRMS（新芯片，帶寬300Hz至50kHz）
• ? 電源抑制比(PSRR) ?：
  • 新芯片：75dB @ 1kHz，45dB @ 1MHz

3. 功能與保護

• ?過流保護?：內置電流限制保護
• ?過熱保護?：內置熱關斷保護
• ?輸出使能?：通過ON/OFF引腳控制
• ?輸出下拉?：新芯片內置輸出下拉電路，在禁用時主動放電輸出電壓
• ?軟啟動?：新芯片內置軟啟動機制，減少啟動時的浪涌電流

4. 應用領域

• 住宅斷路器
• 固態硬盤(SSD)
• 電能表
• 家用電器
• 建筑自動化

5. 典型應用電路

• 數據表中提供了典型應用電路圖，包括輸入電容、輸出電容和地引腳的連接示例。

6. 布局與散熱

• ?布局指南?：建議所有元件放置在電路板的同一側，并盡可能靠近LDO引腳連接。推薦使用接地平面以提高穩定性和散熱性能。
• ?散熱?：提到了使用熱阻(RθJA)來估算結溫，并給出了不同封裝下的熱阻值。
