ADS-B (Automatic Dependent Surveillance-Broadcast)是自動相關監視廣播的簡稱，是民航局近年來大力推廣的航行新技術，近期在低空安全上也廣泛應用。

ADS-B即廣播式自動相關監視，是空中交通管制的模式之一。通過機載設備收到GNSS信號進行信息定位，以一定的間隔，將飛機位置等數據向外傳播。地面基站、周圍飛機將收到數據廣播，且空域中其他飛機數據廣播向本飛機傳播，在地面基站和飛機共同作用下看到空中飛機以及地面狀況。

鯤鵬研制了全國第一顆國產自研ADS-B芯片——KS8100R。KS8100R是為ADS-B技術在無人機端應用而國產自主研發的ADS-B IN射頻基帶一體化接收芯片。芯片集成了射頻前端、模數轉換（ADC）、1090ES信號處理、電源管理等功能，可以極大的改善ADS-B IN接收設備的體積、重量與功耗，實現了ADS-B接收設備的低功耗與小型化。

一、架構簡介

鯤鵬KS8100R采用射頻基帶一體化架構，架構層級說明：

1.射頻前端層：支持1090MHz±50MHz寬頻接收

2.混合信號層：10位ADC+抗混疊濾波器

3.協議處理層：專用DSP核實現1090ES協議解析

4.接口管理層：SPI /UART雙報文輸出接口

鯤鵬KS8100R芯片支持1090ES數據鏈的ADS-B數據解析，可通過UART和SPI接口輸出DF17/ DF18報文，未來還將支持UAT接收功能、ADS-B OUT功能。

二、主要特點

高集成：通過單芯片實現主要功能

完全國產自主研發

接收頻率：1090Mhz

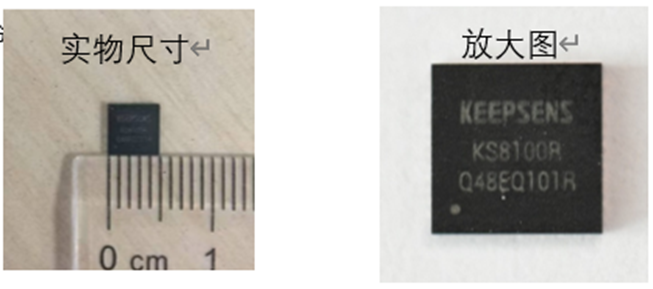

封裝尺寸：QFN48封裝，5mm×5mm

典型功耗：50mA@3.3V

外圍電路：僅需電源去耦、時鐘輸入、輸入濾波等簡單電路

工作溫度：-40℃~85℃

接收靈敏度：-75dBm（可擴展至-100dBm），作用距離約50km

芯片級產品，可直接主控集成

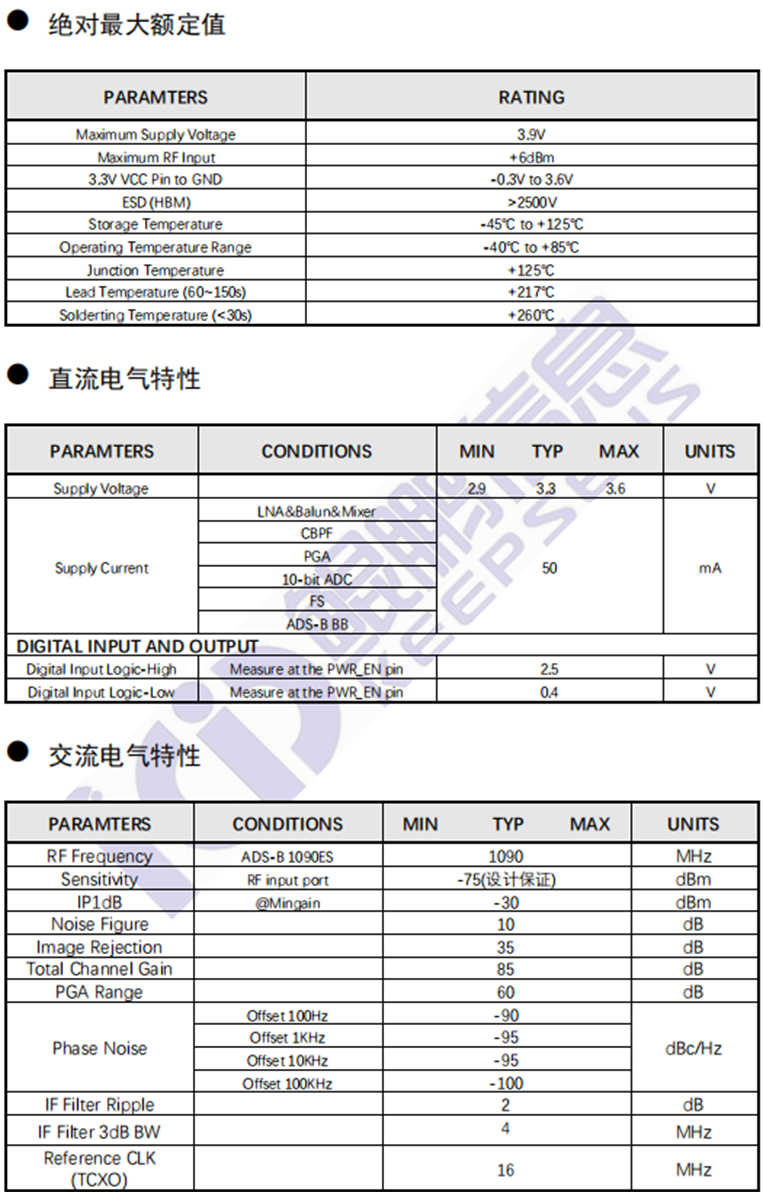

三、性能參數

四、行業應用

（一）技術原理

定位功能：無人機位置信息可由定位系統提供，高度信息由高度表提供作為內部ADS-B的定位數據源。
監視功能：無人機之間接收其它無人機的位置、高度、速度、航向、識別號等信息，并將這些信息送給艙內其它設備。
通訊功能：通過ADS-B實現將定位數據發送到地面監控中心，并實現飛機和地面監控中心的業務數據交互。

（二）應用場景

無人機：無人機通過集成ADS-B IN接收功能（如鯤鵬KS8100R芯片），實時獲取半徑200公里內載人航空器的關鍵信息，成功避免潛在沖突。

民航通航：民用航空業目前主要的監視手段是ADS-B技術，利用鯤鵬KS8100R芯片，可為全國區域管制中心、中低空管制中心、進近、塔臺等空管部門提供包括民航飛機、通用飛機、無人機、場面車輛等實時的監視信息，實現ADS-B管制運行。

星基ADS-B：可部署于低軌衛星，配合高靈敏度星基ADS-B接收芯片方案（1500-1700km接收距離）進行星基鏈路監視，并監視全球民用航空信息。

五、更多信息
