引言?

在水文水資源領域，準確測量河流流量至關重要。聲學多普勒流速剖面儀（ADCP）因其高效、準確等優點，已成為河流流量測量的重要工具。了解 ADCP 的測流原理及方法，對于提高水文監測精度、合理利用水資源等方面具有重要意義。?

ADCP 測流原理?

聲學多普勒效應?

ADCP 測流基于聲學多普勒效應。當聲波在水中傳播時，如果聲源與接收者之間存在相對運動，接收者接收到的聲波頻率會發生變化。這種頻率變化與相對運動速度有關，通過測量頻率變化就可以計算出相對運動速度。?

工作原理細節?

ADCP 通常由換能器、信號處理單元等部分組成。換能器向水中發射高頻聲波脈沖，這些聲波遇到水中的懸浮顆粒等散射體后會發生散射。一部分散射聲波會返回換能器被接收。由于水體在流動，散射體與 ADCP 之間存在相對運動，根據聲學多普勒效應，返回聲波的頻率與發射聲波頻率存在差異，這個頻率差被稱為多普勒頻移。?

ADCP 通過測量多普勒頻移，利用特定公式就可以計算出散射體相對于 ADCP 的運動速度。一般 ADCP 有多個換能器，從不同角度發射和接收聲波，通過對不同方向速度分量的測量和計算，就可以得到水體三維流速矢量，進而獲取水流速度剖面信息。?

ADCP 測流方法?

測量準備?

在使用 ADCP 進行測流之前，需要做好一系列準備工作。首先要對 ADCP 設備進行檢查和校準，確保設備各項參數準確無誤。同時，要確定測量斷面位置，一般選擇水流平穩、斷面規則的河段。還要測量斷面的地形信息，以便后續流量計算。?

測量過程?

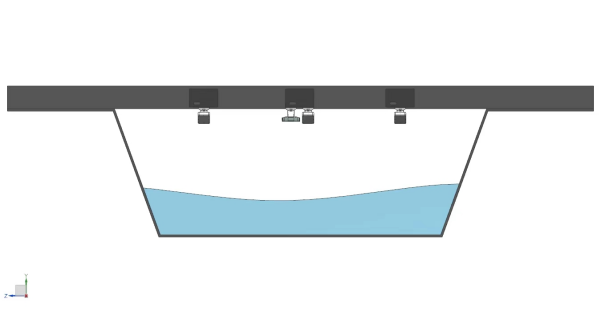

1. 安裝與投放：將 ADCP 安裝在合適的載體上，常見的有船載、纜道懸吊等方式。船載時，要確保 ADCP 安裝牢固且處于合適的測量深度。投放 ADCP 至水中后，設備開始發射和接收聲波，采集數據。?
2. 數據采集：ADCP 在測量過程中會持續發射聲波脈沖，并記錄返回聲波的信息。測量時間根據實際情況而定，一般需要保證采集到足夠穩定的水流數據，以提高測量精度。在采集數據過程中，要注意記錄測量船的航行軌跡、姿態等信息，這些信息對于準確計算流速和流量很重要。?
3. 測量模式選擇：ADCP 有多種測量模式，如定點測量模式和走航測量模式。定點測量適用于對特定位置水流長期監測，將 ADCP 固定在一個位置進行長時間測量。走航測量則在測量船沿著斷面航行過程中進行，能夠快速獲取整個斷面的流速剖面信息，效率較高，適用于大斷面河流流量測量。?

數據處理與流量計算?

1. 數據處理：采集到的原始數據需要進行處理。首先要對數據進行質量控制，剔除異常數據。然后根據測量船的姿態信息對流速數據進行校正，消除因船身傾斜等因素對測量結果的影響。還可以對數據進行平滑處理等，提高數據質量。?
2. 流量計算：利用處理后的流速數據和測量斷面地形信息，通過特定的流量計算方法來計算河流流量。常用的方法有積分法，將測量斷面劃分為多個微小單元，根據每個單元的流速和面積計算出單元流量，再將所有單元流量累加得到整個斷面的流量。?

優勢與局限性?

優勢?

1. 高效快速：走航式 ADCP 能在短時間內完成整個斷面的測量，大大提高了測量效率，相比傳統測流方法節省大量時間和人力。?
2. 高精度：能夠精確測量不同深度的水流速度，獲取詳細的流速剖面信息，測量精度較高，尤其適用于復雜水流條件下的流量測量。?
3. 實時性強：可以實時顯示測量數據，便于操作人員及時了解測量情況，發現問題及時調整測量方案。?

局限性?

1. 價格昂貴：ADCP 設備本身及配套設備價格較高，增加了水文監測成本，限制了其在一些經濟欠發達地區的廣泛應用。?
2. 對水體條件有要求：當水體中懸浮顆粒過少或過多時，可能影響聲波的散射和接收，從而影響測量精度。在清澈的水體或高含沙量水體中，測量效果可能會受到一定影響。?
3. 測量精度受多種因素影響：如測量船的航行穩定性、水流脈動等因素都可能對測量精度產生影響，需要在測量過程中加以注意和校正。?

結論?

ADCP 測流原理基于聲學多普勒效應，通過精確測量聲波頻率變化獲取水流速度信息。其測流方法包括測量準備、數據采集以及數據處理與流量計算等步驟。ADCP 具有高效、高精度、實時性強等優勢，但也存在價格昂貴、對水體條件有要求等局限性。隨著技術的不斷發展，ADCP 在測流精度、適用范圍等方面將不斷改進和完善，在水文監測領域?qū)l(fā)揮更加重要的作用，為水資源管理、防洪減災等工作提供更可靠的數據支持。?
