隨著快充技術的不斷進步,電源適配器作為電子設備的重要組成部分,其性能和效率直接影響用戶體驗。東科半導體推出的45W 單C輸出PD快充方案,以其卓越的性能和多樣化的功能,成為了市場上的熱門選擇。

東科45W 單C輸出PD方案 樣機版
?
方案概述
?
此方案采用了DK045GCN+DK5V100R10V套料,該方案支持多種輸出電壓和電流配置,以滿足不同設備的需求,并具備完善的保護機制,確保使用安全。
DK045GCN:集成控制、驅動、GaN器件all-in-one,大幅降低寄生電感,外圍極簡,減小PCBA尺寸的同時,提高產品可靠性;
DK5V100R10V:同步整流采用東科專利的兩PIN封裝-SM7,極大的減小了設計面積,減小寄生電感,避免提前關斷。
?
方案特點
?
高效率-板端效率最高達93.5%
高功率密度:裸機功率密度達1.59W/cm3
PCBA尺寸:38*38.7*19.3mm
內置算法優化的谷底檢測和谷底鎖定電路,大幅提升整機效率并防止音頻噪音;
內置高壓啟動電路,全范圍輸入電壓條件下都能滿足待機功耗要求(<75mW);
抖頻功能,改善 EMI 特性,全頻段裕量大于6dB;
內置高低壓功率補償電路,保證在高低電壓條件下OCP點一致;
控制,驅動,GaN合封一體,大幅降低寄生電感,減小PCBA尺寸的同時,提高產品可靠性;
同步整流采用東科專利的兩PIN封裝-SM7,極大的減小了設計面積,減小寄生電感,避免提前關斷,提高整機效率的同時大幅降低IC溫升。
多樣化的輸出配置:
東科45W PD方案支持5V3A、9V3A、12V3A、15V3A和20V2.25A的輸出配置,能夠滿足大多數電子設備的需求。其高功率密度設計,使得裸機功率密度達到1.59W/cm3,進一步提升了產品的緊湊性和效率。
完善的保護機制:
過流保護:當輸出電流超過設定值時,芯片會自動切斷輸出,防止設備損壞。
過壓保護:監測輸出電壓,確保其在安全范圍內,防止設備因過壓而受損。
過熱保護:當芯片溫度過高時,會自動降低輸出功率或切斷輸出,保護芯片不受損害。

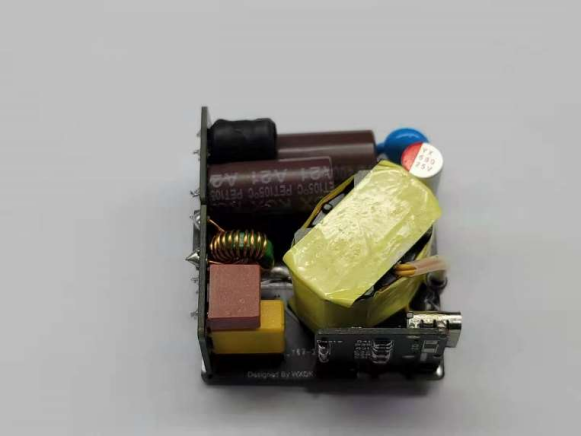

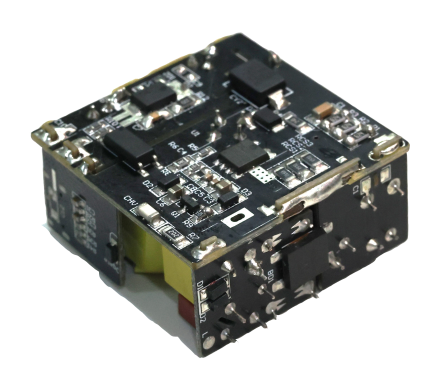

正面圖 背面圖

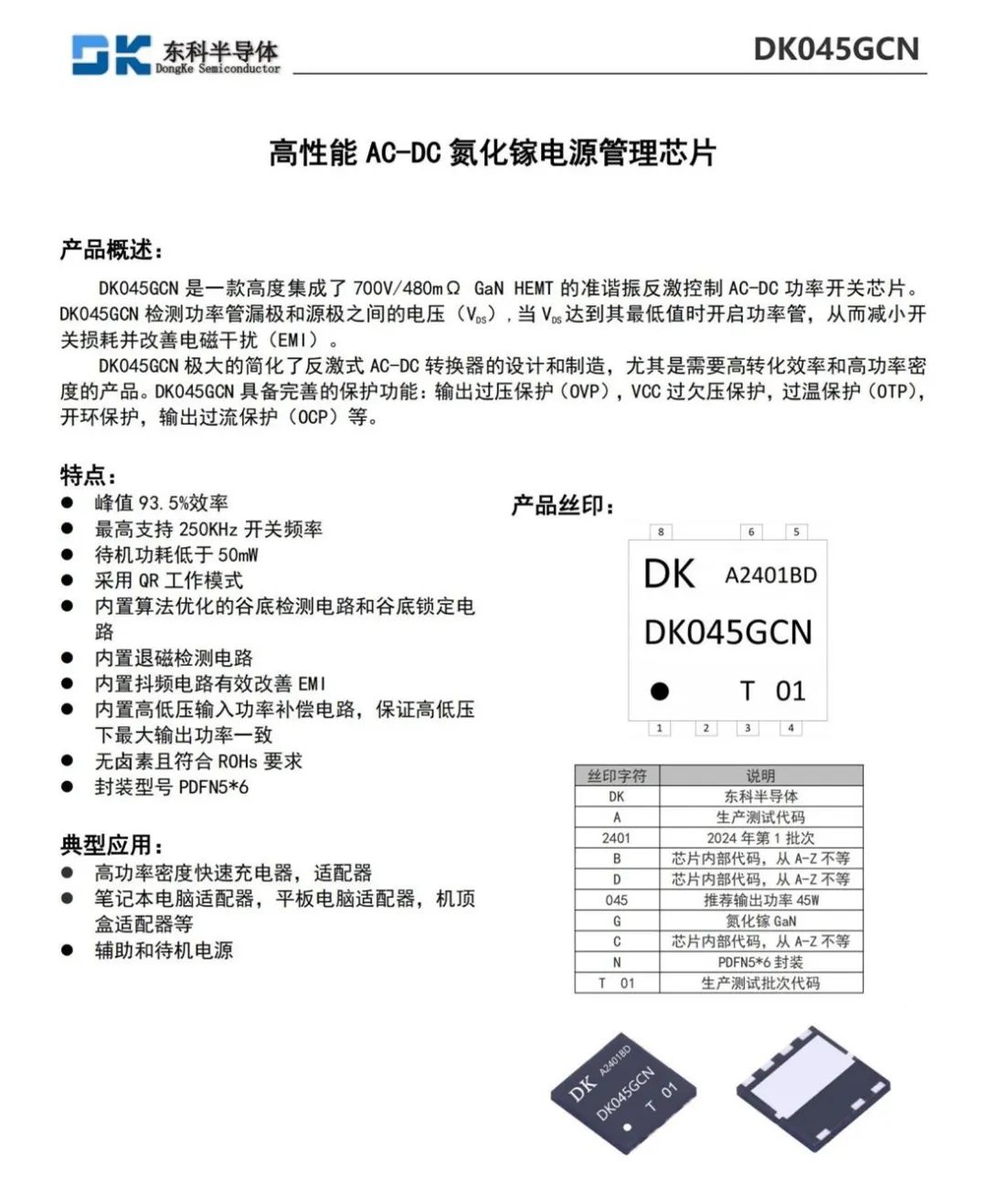

DK045GCN產品介紹

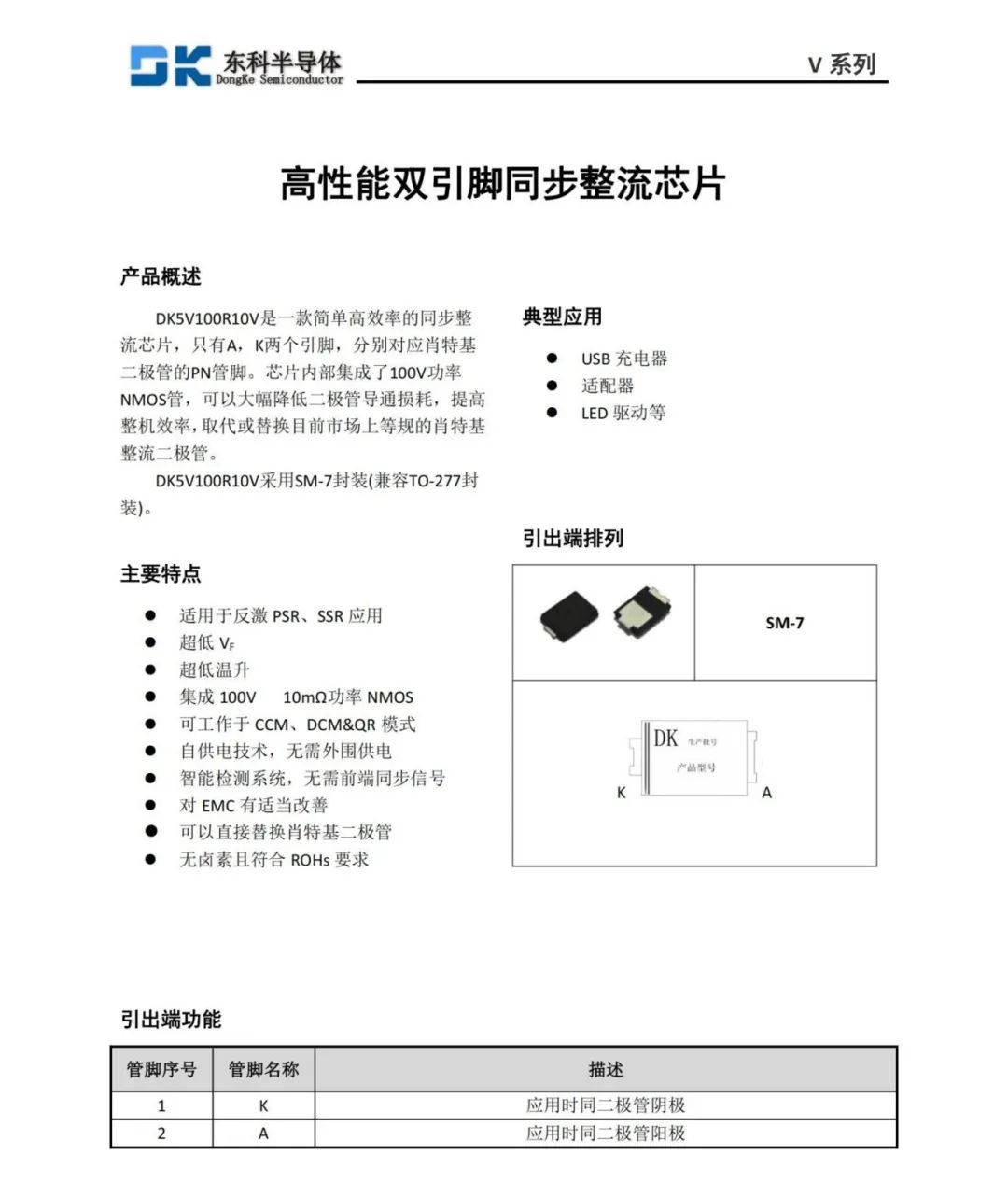

DK5V100R10V產品介紹
?
應用場景
?
東科半導體的45W電源適配器方案適用于多種場景,包括但不限于:
筆記本電腦和平板電腦快速充電
智能手機快速充電
移動電源和戶外儲能電源
?
部分測試數據
?

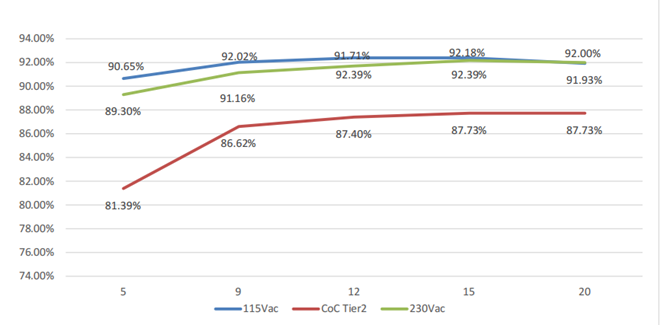

平均效率:

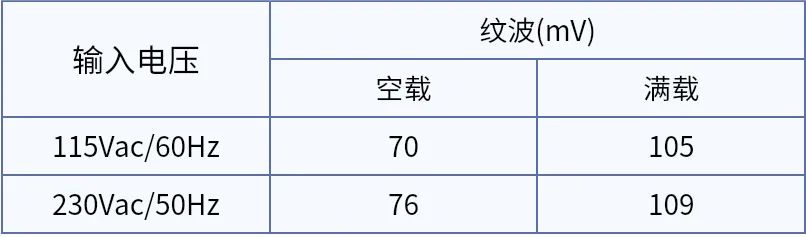

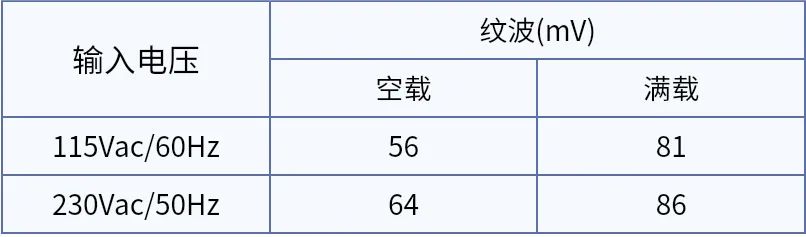

輸出電壓紋波:

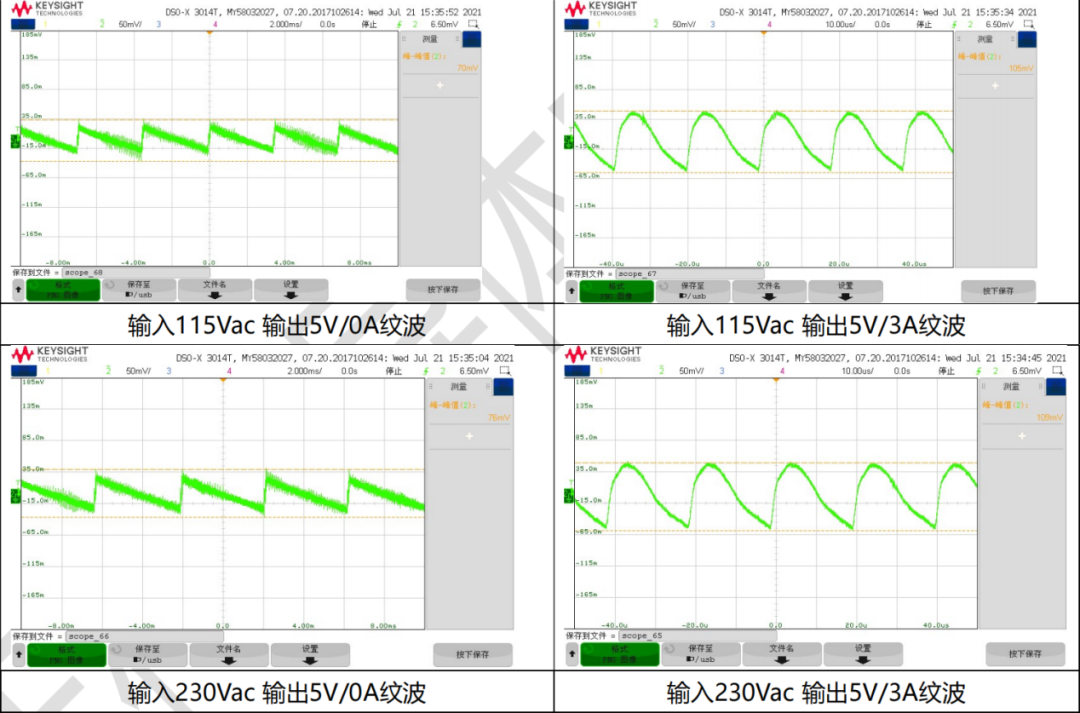

輸出5V/3A

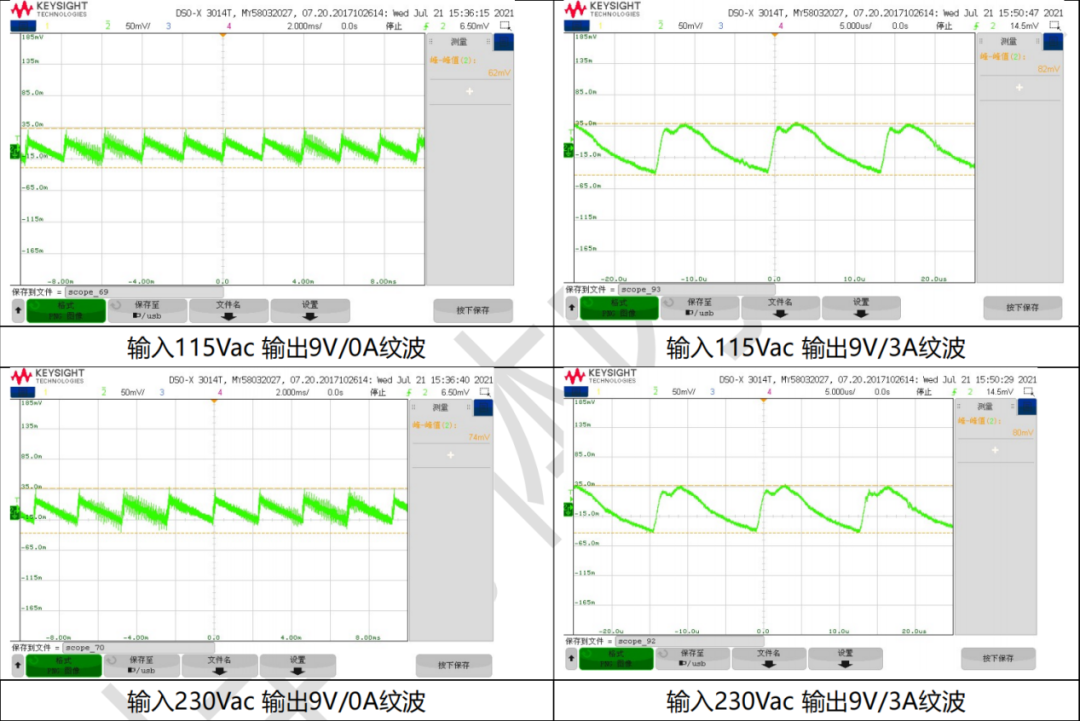

輸出9V/3A

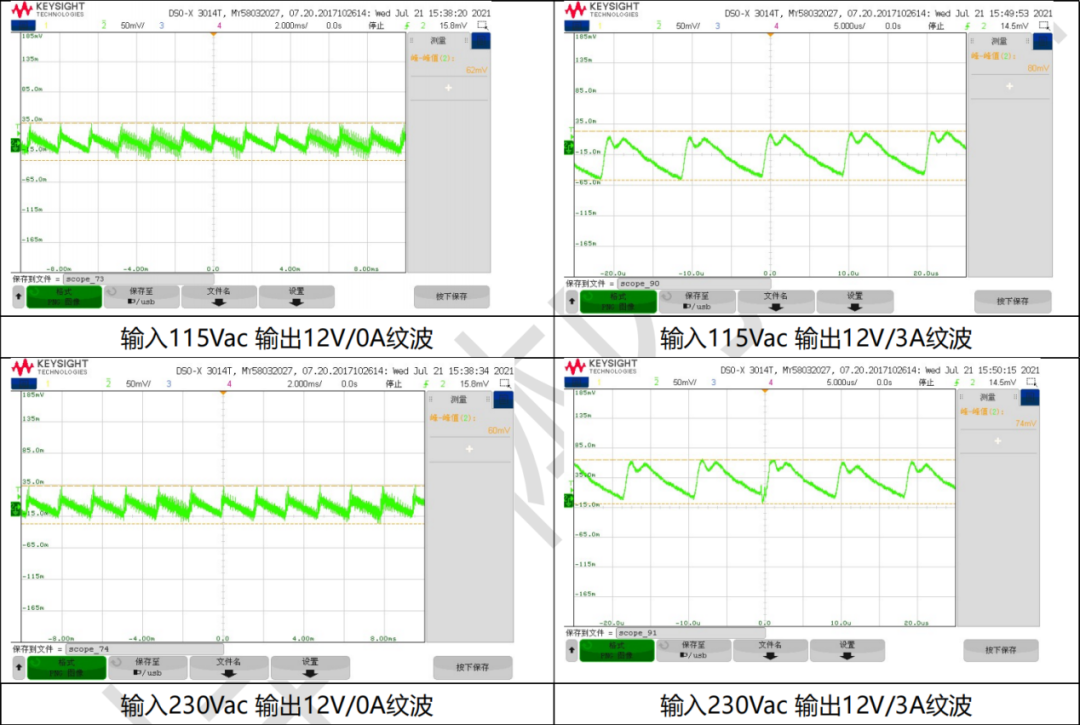

輸出12V/3A

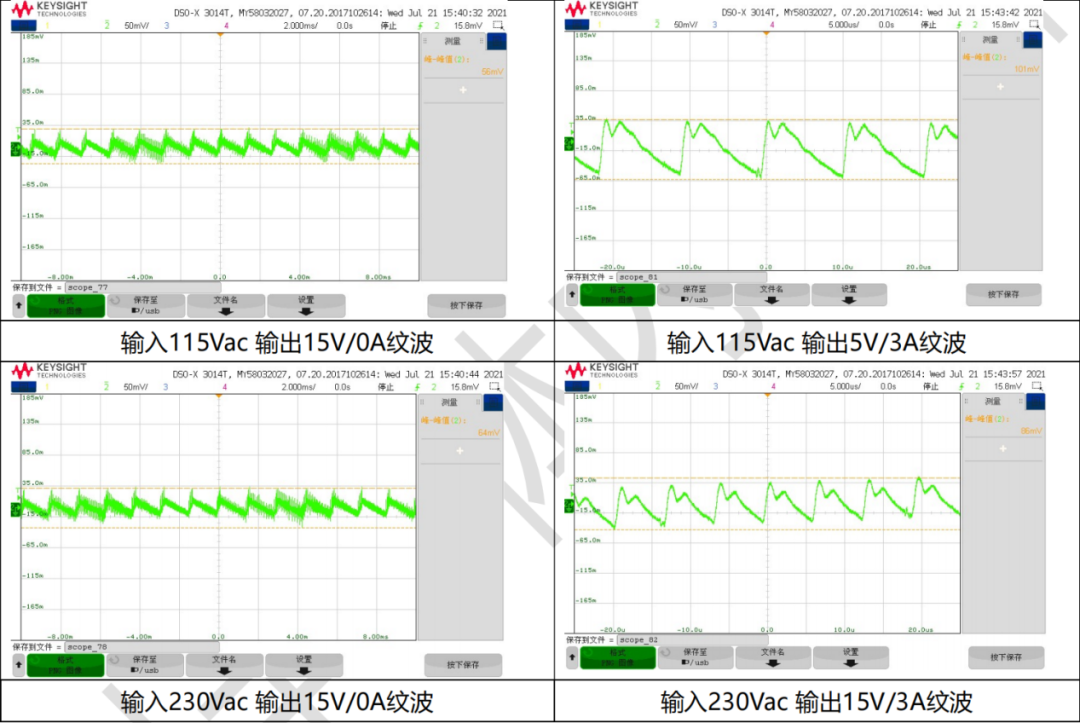

輸出15V/3A

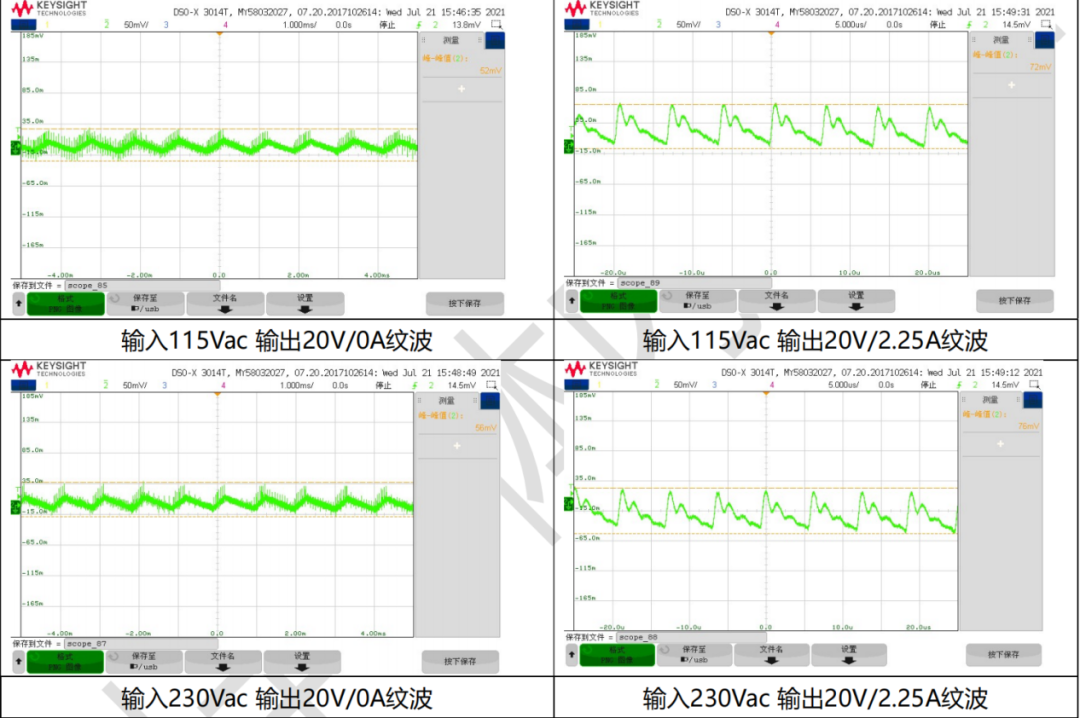

輸出20V/2.5A

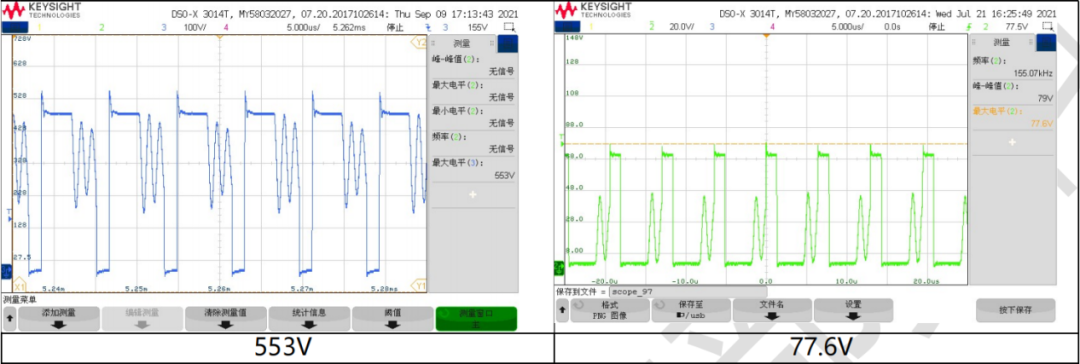

MOS管應力和SR整流管承受電壓
測試條件:輸入264Vac,輸出20V3.25A,開關管VDS電壓和SR整流管電壓

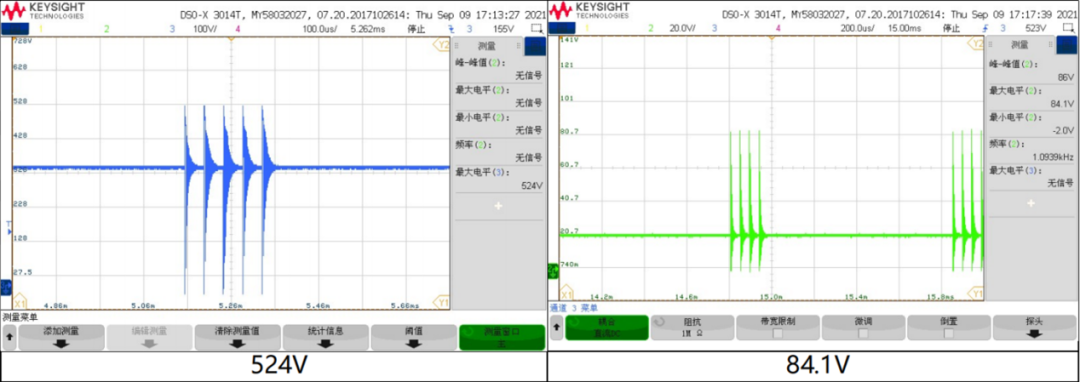

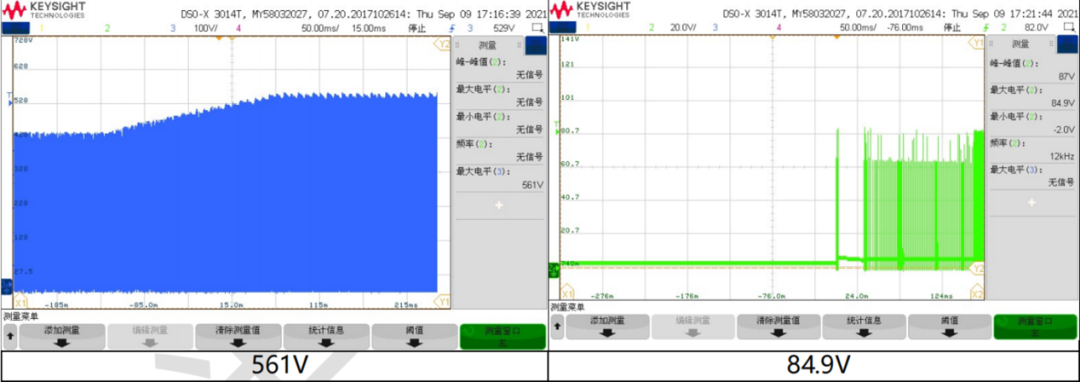

開機瞬態下初級功率管和SR整流管電壓
測試條件:輸入264Vac,輸出20V2.25A, 開關管VDS電壓和SR整流管電壓
測試條件:輸入264Vac,輸出20V0A , 開關管VDS電壓和SR整流管電壓

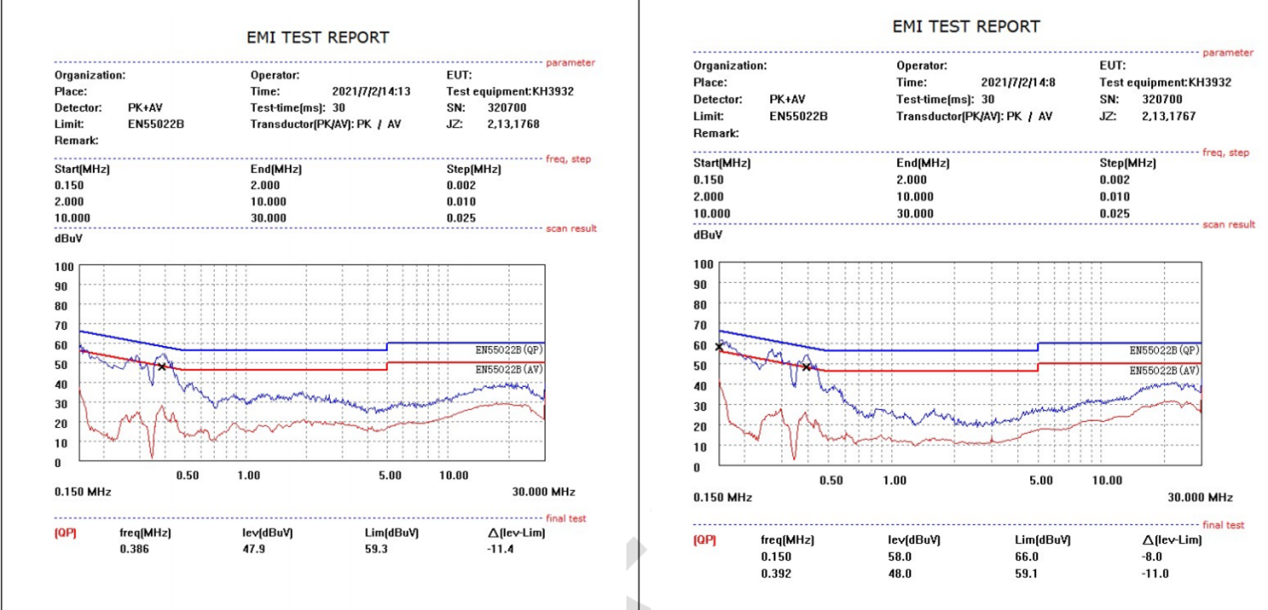

EMC傳導測試

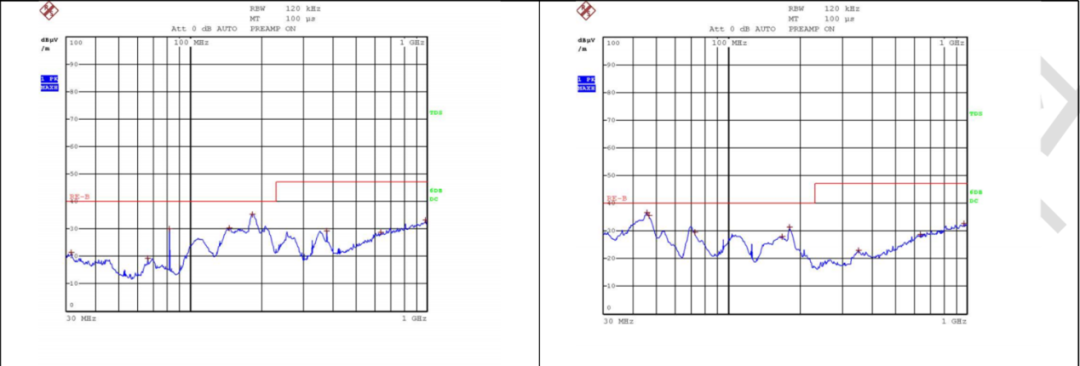

EMC輻射測試
-
