概述
ADL5561是一款專為RF和IF優化的高性能差分放大器。該放大器在寬頻范圍內提供2.1 nV/√Hz的低噪聲以及出色的失真性能，從而使其成為驅動8-16位高速ADC的理想選擇。

ADL5561可以通過引腳設置提供三種可選增益，分別為6db、12db和15.5db。采用單端配置時，其增益分別降到5.6db、11.1db和14.1db。采用一個外部串聯輸入電阻可以靈活地擴展設置放大器的增益，實現從0到15.5dB之間的任何增益。

ADL5561的典型靜態電流為40mA，而在禁用時消耗的電流小于3mA，輸入和輸出間具有出色的隔離性能。

該器件的寬帶性能和低失真性能得到了優化，再加上其增益可調，使其可用于低失真、低噪聲和低功耗特性非常關鍵的通用IF和寬帶應用中。通過優化，實現了壓擺率、帶寬和寬帶失真性能的較佳組合，從而能夠驅動范圍很廣的A/D轉換器，并特別適合于驅動混頻器、PIN二極管衰減器、SAW濾波器以及多單元的分立器件。

ADL5561采用ADI公司的高速SiGe工藝制造，封裝為3 mm×3 mm、16引腳的LFCSP緊湊型封裝，工作溫度范圍為?40°C～+85°C。
數據表：*附件：ADL5561 2.9GHz超低失真射頻 中頻差分放大器技術手冊.pdf

應用

• 差分ADC驅動器
• 單端-差分轉換
• RF/IF增益級
• SAW濾波器匹配接口

特性

• ?3 dB帶寬：2.9 GHz (AV = 6 dB)
• 低供電電流：40 mA
• 引腳綁定的增益調整：6 dB、12 dB、15.5 dB
• 差分或單端輸入轉差分輸出
• 低噪聲輸入級：2.1 nV/√Hz RTI (AV = 12 dB)
• 低寬帶失真(AV = 6 dB)
  • 10 MHz：-94 dBc (HD2)、-87 dBc (HD3)
  • 70 MHz：-98 dBc (HD2)、-87 dBc (HD3)
  • 140 MHz：-95 dBc (HD2)、-87 dBc (HD3)
  • 250 MHz：?80 dBc (HD2)、-73 dBc (HD3)
• IMD3s：-86 dBc（250 MHz中心頻率）
• 壓擺率：9.8 V/ns
• 快速建立：2 ns；過驅恢復：3 ns
• 單電源供電：3 V至3.6 V
• 關斷控制
• 采用高速XFCB3 SiGe工藝制造

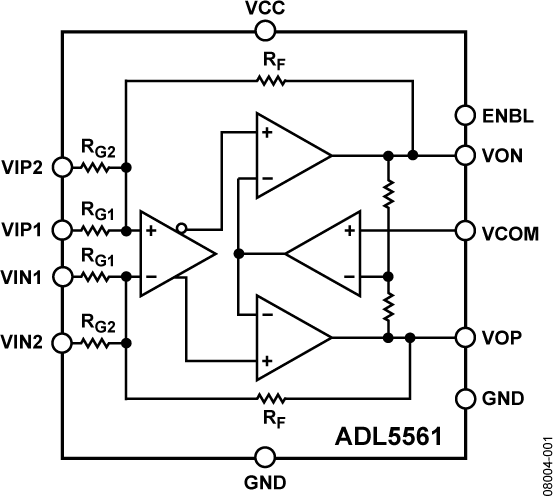

框圖

引腳配置和功能描述

ADL.5561是一款低噪聲、低功耗、全差分放大器/ADC驅動器，采用3.3 V電源供電。它提供三種增益選項(6 dB、12 dB和15.5 dB)，無需外部電阻，并且具有2.6 GHz(6 dB)、2.3 GHz(12 dB)和2.1 GHz(15.5 dB)的寬帶寬。6 dB時的差分輸入阻抗為400ω，12 dB時為200ω，15.5 dB時為133ω。它具有10ω的差分輸出阻抗和1.25 V至1.85 V的輸出共模調節電壓。

ADL.5561由一個全差分放大器組成，片內集成反饋和前饋電阻。各輸入端的兩個前饋電阻將該引腳綁定放大器設置為6 dB、12 dB和15.5 dB三種不同的增益配置。
該放大器設計用于提供高差分開環增益和輸出共模電路，用戶可以通過VCOM引腳改變共模電壓。該放大器設計用于在高達300 MHz及以上的頻率下提供出色的低失真、低噪聲和低功耗。采用3.3 V電源、40 mA電流時，實現了低失真和低噪聲。
ADL.5561在I/O耦合方面非常靈活。在額定輸入和輸出共模電平范圍內，它可以在輸入和/或輸出端進行beac耦合或dc耦合。該器件的輸入可以配置為單端或差分輸入，失真性能相似。由于輸入和輸出之間的內部連接，為獲得最佳失真，輸出共模電壓應保持在1.25 V至1.85 V之間。
對于直流耦合輸入，為獲得最佳失真，輸入共模電壓應在1 V至2.3 V之間。該器件的特性采用2 V p-p至200ω，如果輸入交流耦合，則不使用外部電路時，輸入和輸出共模電壓由VCC/2設置。ADL 5561提供由VCOM設定的輸出共模電壓，只要放大器的VCOM在ADC的VCOM范圍內，就可以直接驅動ADC，而無需變壓器或交流耦合電容等外部元件。對于直流耦合要求，輸入VCM必須由所有三種增益設置中的COM引腳設置。
