點陣式平板圖形液晶顯示器在各種便攜式產品中具有非常廣泛的應用。對于不同廠家的產品及不同的運用目的，顯示器的核心液晶顯示控制器品種繁多，如日立公司的產品MDF系列就使用了HD44780、HD61830、HD61830、HD61202、T6963C等集成芯片，作為液晶顯示控制器。各種控制芯片在控制電路邏輯、指令、指標參數等方面各有差異。但是，對于已經帶有控制電路的平板點陣式圖形液晶顯示器，使用者無須關心其控制核心的集成芯片，如前面提到的日立公司的MDF系列產品，只須弄清控制電路的幾個信號，就可方便地利用它進行開發研究工作。無論是哪一型號的產品，其信號基本相同。本節結合MDF5001 160×128點陣的圖形液晶顯示器，介紹它與51單片機的接口，并給出顯示字符及漢字的軟件。

一、日立MDF5001160×128點陣圖形液晶顯示器簡介

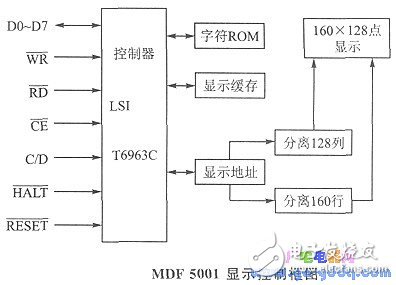

如圖1所示，該產品采用T6963C作為顯示控制器，控制電路中具有64 KB顯示緩沖、128個字符點陣的ROM，具有字符和圖形兩種工作方式，二者可同時設置為當前工作方式。

1．控制信號

DO～D7:8位數據線，作為與顯示器交換信息用。

WR:寫信號，寫入命令及顯示數據。

RD：讀信號，讀出控制器的狀態及信號。

CE:片選信號。

C/D:進行寫操作時，高電平表示寫入命令，低電平表示寫入數據；進行讀／寫操作時，高電平表示讀出控制器狀態，低電平表示讀出數據。

HALT:暫停液晶操作。

RESET:復位液晶操作。

2．控制代碼

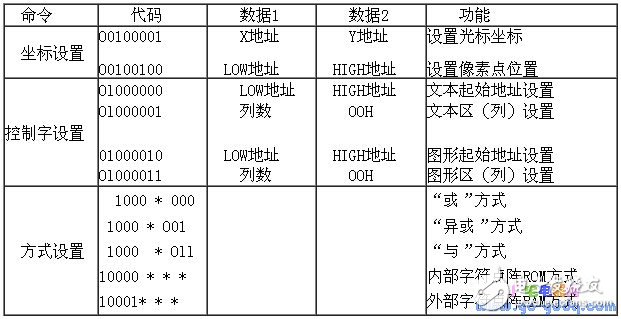

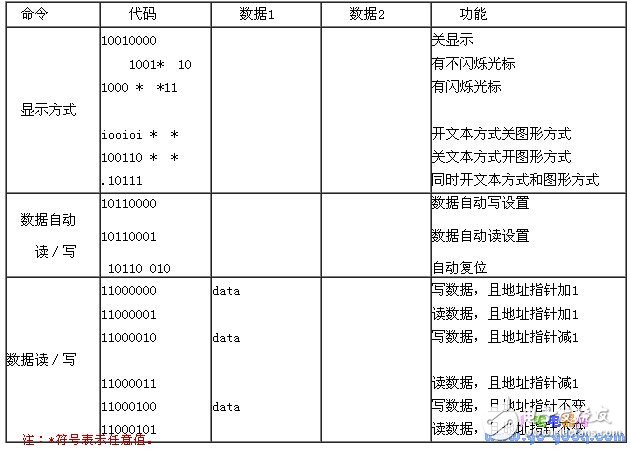

該顯示器控制設置代碼如下表所列。

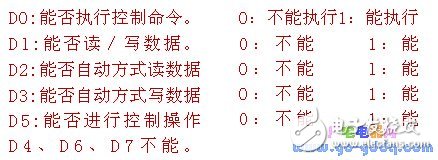

3．顯示器的狀態字

當液晶顯示的控制信號為RD:低，WR:高，CF:低，C/D：高時，數據線上為此時顯示器的工作狀態。

二、顯示器與8031單片機系統接口及應用
