前言

Keysight UXR 系列實時示波器作為一款信號完整性極佳的實時示波器，加上它無可比擬的性能指標——同時在 4 個通道上提供 110GHz 的模擬帶寬和 256GS/s 的實時采樣。在AI 技術浪潮下，能滿足更高的信號速率和更復雜的調制方式測試的要求！

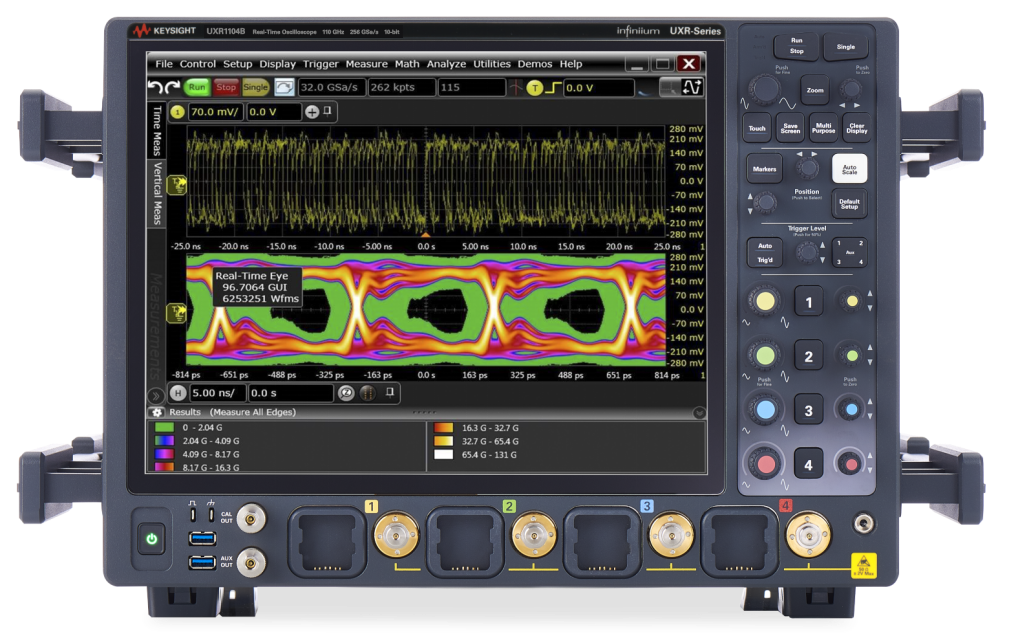

圖1: UXR1104B

110GHz UXR 系列示波器架構解析

圖2展示了 Keysight示波器UXR的架構，信號經由機電衰減器進入前端 110GHz 模擬前端，再經過采集板，進行模數轉換變成離散信號后，存儲在緩存中。該儀器集成了各種 Keysight 技術，包括 InP、SiGe、BiCMOS、65nm CMOS 和 28nm CMOS 等各種技術實現。結合 Hyper-Cube 內存模塊，可以同時從所有 4 個通道以 256GSa/s 捕獲數據。UXR 系列示波器的提供配置從 5GHz 到 110GHz 的帶寬，因其通道分體式的設計，可實現帶寬升級。

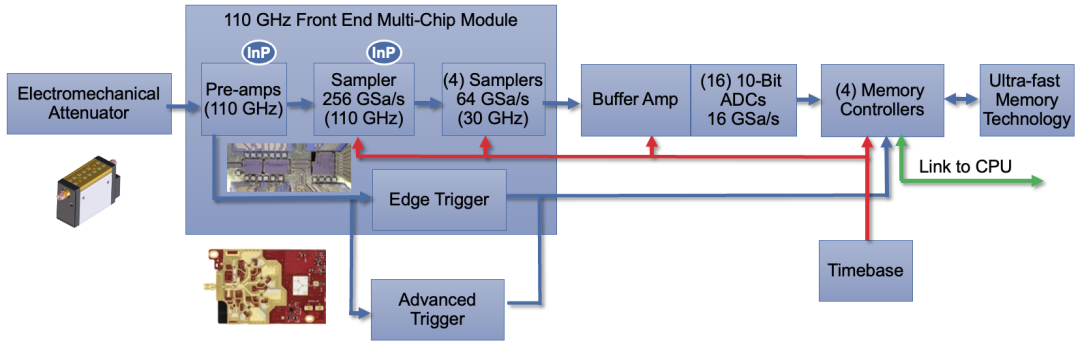

圖2: 110GHz UXR 高帶寬示波器現代架構

技術亮點：

?不包含基于頻率的交織 — 提供全帶寬、采用磷化銦的采樣系統。

?實現更高的頻率和更高效的數據流，同時減少噪聲。

?適應最新技術，法拉第籠屏蔽模擬前端多芯片模塊（MCM）。

UXR 模擬前端

( Front End Multi-Chip Module )

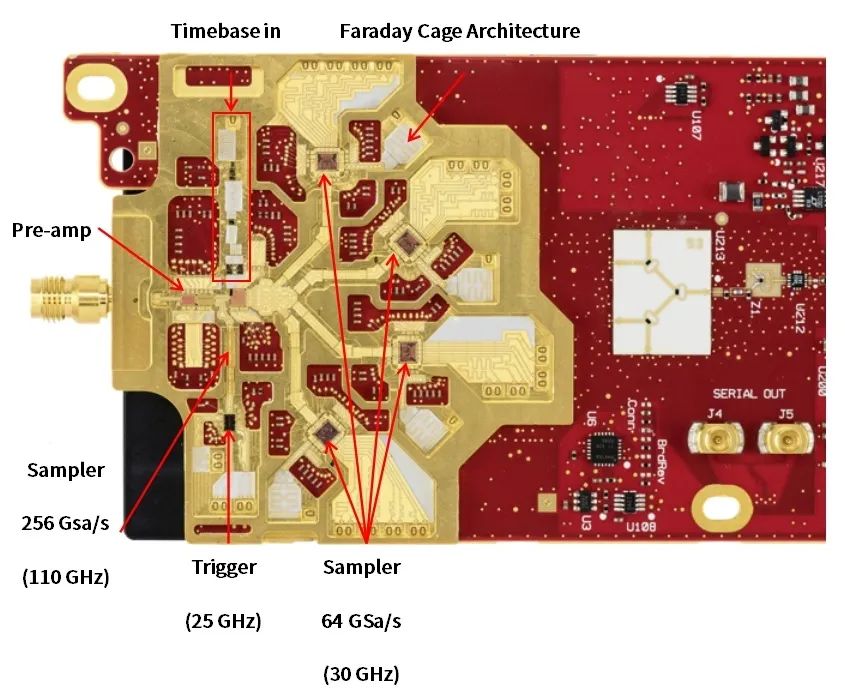

圖3: 模擬前端板

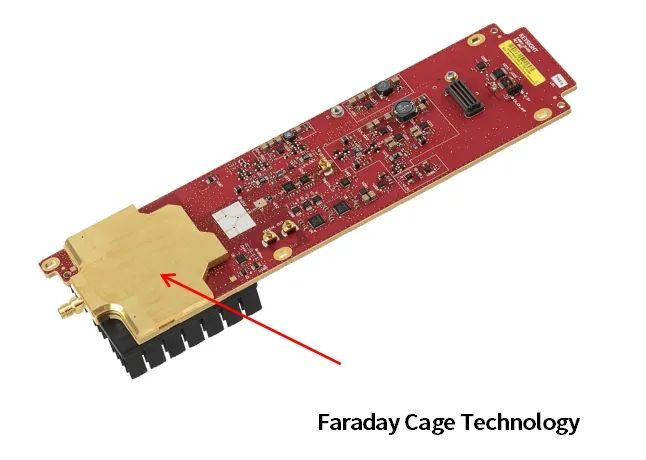

圖4: 法拉第籠部分展示

UXR 采集系統

(Aqusition System )

UXR 采集系統主要分3個部分，第一部分為16個10bit，采樣率16GSa/s的ADC，第二部分為Keysight 定制的100M 門的ASIC芯片，定制化的ASIC芯片，用于內存控制和分析，第三部分為2Gpts 的內存。以上三部分的集合，意味著該儀器可以捕獲、處理、存儲和顯示超過 10Tb/s 的信息！非常驚人的實時處理能力！

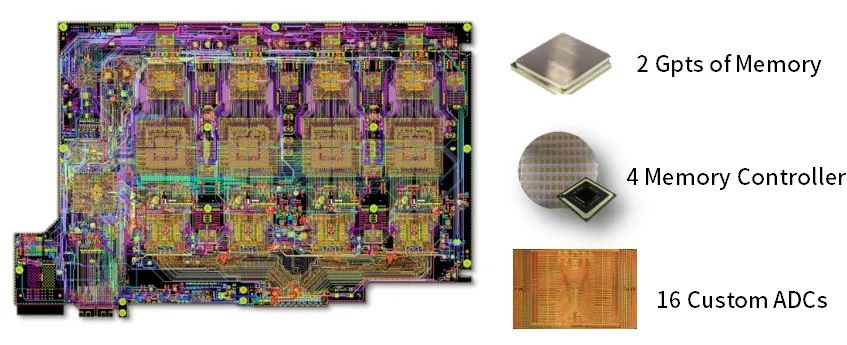

圖5: UXR 采集板

時域交織技術vs頻率交織技術

傳統上，一般會采用頻率交織技術實現帶寬的擴展。簡單來說在硬件上通過濾波器把信號分成了高頻和低頻，后續分別進行數字化處理。在處理完成后，通過頻率拼接等手段將高頻分量和低頻分量進行拼接，從而獲得更寬的帶寬。然而，頻率交織技術可能會引入由于頻率拼接產生的雜散信號。特別是在頻率拼接區域會產生混疊，導致頻域上顯著的雜散。

UXR是硬件實現的全帶寬采樣。這里沒有用到交織技術。就是最返璞歸真的示波器線性架構（參考圖2）。后續的ADC 可以理解為時域交織。

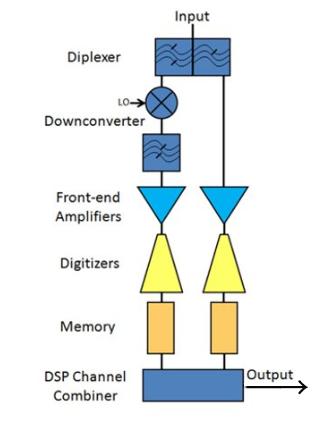

圖6: 頻域交織技術原理框圖

總結

UXR 卓越的硬件技術，一流的信號完整性，允許用戶更加清楚實際的設計性能，而不受高噪聲或者抖動的限制。UXR 還提供帶寬升級，方便匹配客戶未來的技術發展。除了硬件性能，我們始終與前沿技術和測試標準保持一致步伐，幫您順利克服測試挑戰！
