TLV323x 是具有推挽輸出的 5V 單通道和雙通道比較器系列。該系列具有出色的速度功率組合，傳播延遲為20ns，整個電源電壓范圍為 2.7V 至 5V，每個通道的靜態電源電流僅為 200μA。

數據表：*附件：TLV323x 具有軌到軌輸入的 20ns 高速比較器 數據手冊.pdf

同樣，TLV323x 可方便地采用標準引線式和無引線封裝，具有軌到軌輸入、低失調電壓和大輸出驅動電流等特性。這些特性再加上快速響應時間，使得比較器非常適合用于電流檢測、過零檢測以及精度和速度至關重要的各種其他應用。

特性
傳播延遲：20ns
? 輸入失調電壓：最高 +/-4mV
? 低電源電流：每通道 200μA
? 輸入電壓范圍超過任一電源軌 100mV
? 內部遲滯：1.55mV
? 上電復位可提供已知的啟動條件（僅限雙通道）
? 推挽式輸出
? 溫度范圍：-40°C 至 +125°C

方框圖

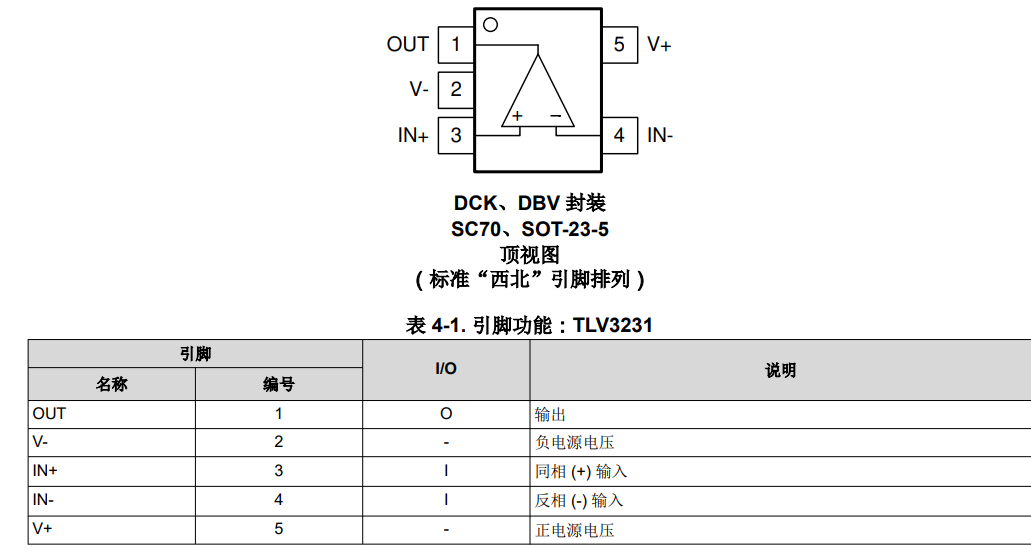

引腳配置圖和功能

應用領域

由于TLV323x系列具有出色的速度功率組合和軌到軌輸入特性，它被廣泛應用于各種需要高速比較和精度要求較高的場合。例如：

1. 移動電話和平板電腦中的電池管理電路和信號檢測電路。
2. 耳麥/耳機和耳塞中的音量控制和音頻信號處理電路。
3. PC和筆記本電腦中的電源管理電路和過熱保護電路。
4. 氣體檢測儀、煙霧和熱量探測器中的傳感器信號處理電路。
5. 運動檢測器和燃氣表中的信號檢測和控制電路。
6. 伺服驅動器位置傳感器中的位置檢測和反饋控制電路。
