LDR6500D通過Type - C接口實現手機到DP接口單向視頻傳輸技術解析
引言
在當下數字化發展進程中,投屏技術在設備互聯和視覺內容共享方面發揮著關鍵作用。對于工程師而言,了解如何利用PD(Power Delivery)芯片,特別是集成Type - C接口與DisplayPort(DP)轉換功能的芯片,實現手機至外設的單向視頻傳輸,具有重要的實際意義。本文將深入剖析LDR6500D借助Type - C接口把手機轉變為DP信號源,進而驅動外設顯示的技術細節。
一、PD芯片與Type - C接口技術原理
(一)PD芯片核心功能

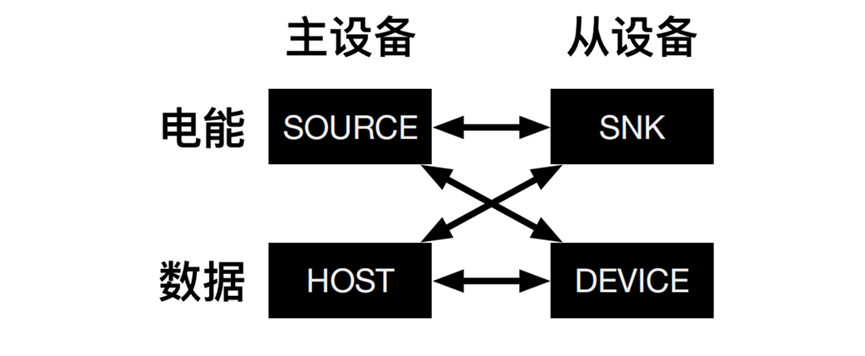

PD芯片作為USB - C接口標準的核心,是實現高功率充電和高速數據傳輸的關鍵。它基于先進的電路設計和協議算法,能夠精準控制電流和電壓,支持高電流、高電壓的快速充電模式。同時,在數據傳輸方面,PD芯片具備強大的協議處理能力,可高效協調設備間的數據交互。
(二)Type - C接口優勢
Type - C接口憑借其獨特的正反可插設計,極大地提升了用戶使用的便捷性。在電氣性能上,它擁有出色的數據傳輸速率,能夠滿足高速數據和視頻信號的傳輸需求。此外,Type - C接口的充電效率高,支持多種充電協議,成為智能手機等移動設備的主流接口選擇。
二、Type - C至DP的單向轉換機制剖析
(一)協議兼容性要求
LDR6500D內置的PD芯片需同時支持USB PD協議和DisplayPort Alt Mode。USB PD協議在整個系統中負責充電和數據傳輸的協商過程。它通過一系列的握手信號和數據包交換,與設備和外設進行通信,確定充電參數和數據傳輸模式。DisplayPort Alt Mode則是實現Type - C接口向DP信號轉換的關鍵協議。它允許Type - C接口在特定模式下模擬DP接口的功能,專注于視頻信號的傳輸。
(二)硬件設計要點

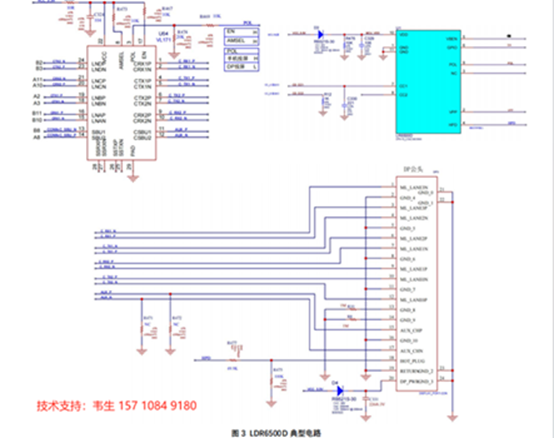

在硬件層面,LDR6500D集成了多個關鍵電路模塊。信號轉換電路是核心模塊之一,它采用先進的信號處理技術,將手機輸出的視頻信號進行格式轉換,使其符合DP接口的信號標準。時鐘生成電路則為信號處理和傳輸提供穩定的時鐘信號,確保視頻信號的同步和穩定。此外,還包括連接檢測電路,用于實時監測Type - C接口的連接狀態,當檢測到外設連接后,及時觸發相應的模式切換。
(三)軟件配置策略
軟件配置在整個系統中起著至關重要的作用。工程師可以通過軟件對DP模式的參數進行精確設定,如分辨率、刷新率等。根據不同外設的顯示能力和用戶需求,靈活調整這些參數,以達到最佳的顯示效果。同時,軟件還負責處理與外設之間的通信協議,確保數據傳輸的順暢和穩定。通過協議解析和錯誤處理機制,軟件能夠及時發現和解決數據傳輸過程中出現的問題。
三、單向視頻傳輸的詳細實現流程
(一)連接與初始化階段

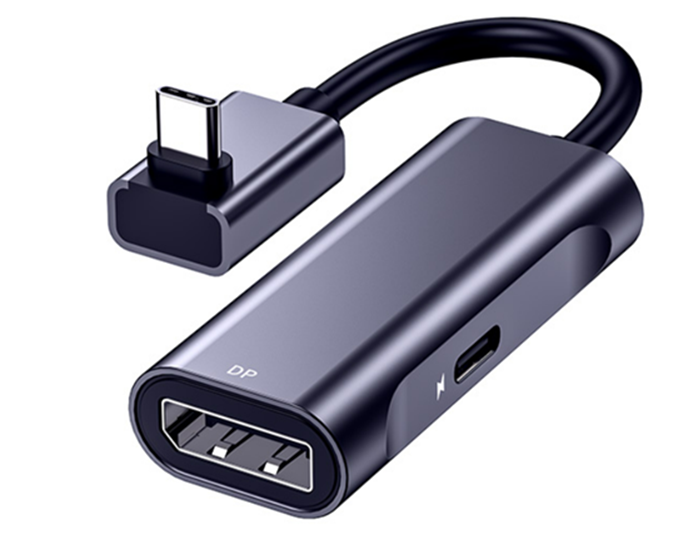

用戶通過Type - C轉DP轉接頭或線纜將手機與支持DP的外設(如顯示器、投影儀)進行連接。LDR6500D內部的連接檢測電路實時監測接口狀態,當檢測到連接后,自動啟動初始化流程。初始化過程包括對芯片內部寄存器的配置、系統時鐘的校準等操作,為后續的協議協商和數據傳輸做好準備。
(二)協議協商與模式切換過程
在初始化完成后,LDR6500D與外設進行協議協商。通過USB PD協議和DisplayPort Alt Mode,雙方交換設備信息和能力參數,確定數據傳輸的具體模式和參數。例如,協商視頻分辨率、刷新率、色彩深度等。協商完成后,LDR6500D迅速切換至DP模式,將內部電路和軟件配置調整為適合視頻信號傳輸的狀態。
(三)視頻信號傳輸階段
協議協商和模式切換完成后,LDR6500D開始將手機發出的視頻信號進行轉換和處理。通過信號轉換電路,將手機輸出的視頻信號轉換為符合DP接口標準的信號,并通過Type - C接口傳輸至外設。外設接收到信號后,進行解碼和顯示處理,最終在屏幕上呈現出清晰的視頻內容。
需要注意的是,盡管LDR6500D具備充電管理功能,但在單向視頻傳輸場景中,其主要任務是確保視頻信號的穩定傳輸。工程師在設計系統時,可根據實際需求另行配置充電方案,以避免充電功能對視頻傳輸產生干擾。
綜上所述,LDR6500D通過Type - C接口實現手機到DP接口的單向視頻傳輸,是一個涉及硬件設計、協議兼容和軟件配置的復雜過程。工程師深入了解這些技術細節,有助于優化系統設計,為用戶提供更加穩定、高效的投屏體驗。
