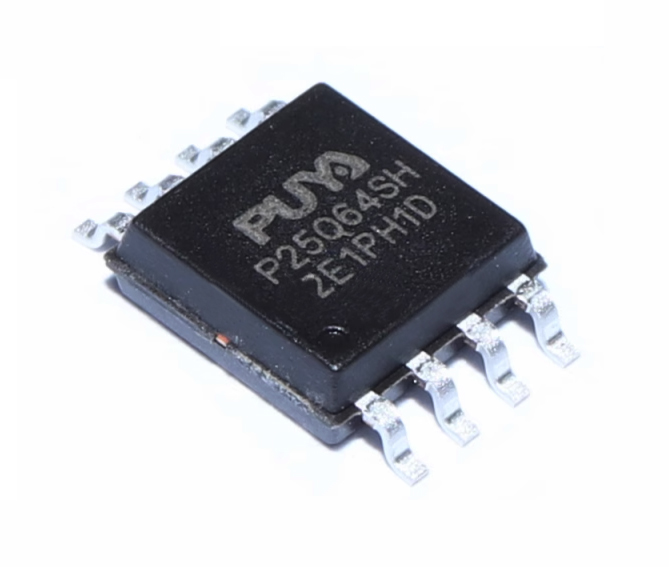

芯片燒錄領導者昂科技術近期宣布了其燒錄軟件的最新迭代，并公布了一系列新增兼容芯片型號。在此次更新中，普冉半導體(PUYA)推出的低工作電壓微控制器P25Q64SH-WY已被昂科ic燒錄脫機編程器AP8000所支持。

P25Q64SH-WY是一款串行接口閃存設備，專為廣泛應用于各種大批量消費類應用而設計，在這些應用中，程序代碼會從閃存復制到嵌入式或外部RAM中執行。該設備具有靈活的擦除架構和頁面擦除粒度，因此也非常適合數據存儲，無需額外的數據存儲設備。

該設備的擦除塊大小已經過優化，以滿足當今代碼和數據存儲應用的需求。通過優化擦除塊的大小，可以更加高效地利用內存空間。由于某些代碼模塊和數據存儲段必須各自駐留在其自己的擦除區域中，因此可以大大減少大型扇區和大型塊擦除閃存設備中產生的浪費和未使用的內存空間。這種內存空間利用率的提高允許在保持相同總體設備密度的同時，添加額外的代碼例程和數據存儲段。

此外，該設備還包含額外的3個1024字節的安全寄存器，具有一次性可編程(OTP)鎖定功能，可用于獨特設備序列化、系統級電子序列號(ESN)存儲、鎖定密鑰存儲等目的。

該設備專為多種系統而設計，支持在2.3V至3.6V的寬電源電壓范圍內進行讀取、編程和擦除操作。編程和擦除操作無需單獨的電壓。

特征

? 單電源供電，電壓范圍為2.3V至3.60V

? 工業溫度范圍：-40°C至85°C

? 兼容串行外設接口(SPI)：模式0和模式3

? 支持單SPI、雙SPI、四SPI、QPI(Quad Peripheral Interface，四路外設接口)和DTR(Double Transfer Rate，雙倍傳輸速率)

– 標準SPI：SCLK(時鐘)、CS#(片選)、SI(數據輸入)、SO(數據輸出)、WP#(寫保護)、HOLD#(保持)

– 雙SPI：SCLK、CS#、IO0、IO1、WP#、HOLD#

– 四SPI：SCLK、CS#、IO0、IO1、IO2、IO3

– QPI：SCLK、CS#、IO0、IO1、IO2、IO3

– DTR：雙倍傳輸速率讀取

? 靈活的代碼和數據存儲架構

– 統一的256字節頁編程

– 統一的256/512/1024字節頁擦除

– 統一的4K字節扇區擦除

– 統一的32K/64K字節塊擦除

– 全片擦除

? 通過WP引腳實現受保護扇區的硬件控制鎖定

? 一次性可編程(OTP)安全寄存器

– 帶有OTP鎖定的3*1024字節安全寄存器

? 每個設備具有128位唯一ID

? 快速編程和擦除速度

– 2毫秒頁編程時間

– 16毫秒頁擦除時間

– 16毫秒4K字節扇區擦除時間

– 16毫秒32K/64K字節塊擦除時間

? 符合JEDEC標準的制造商和設備ID讀取方法

? 超低功耗

– 典型深度掉電電流為0.3微安

– 典型待機電流為10.0微安

– 在85MHz、4IO下，典型活躍讀取電流為7.5毫安

– 典型活躍編程或擦除電流為3.0毫安

? 高可靠性

– 100,000次編程/擦除循環

– 20年數據保持時間

? 符合行業標準的綠色封裝選項

– 8引腳SOP(150mil/208mil)

– 8焊盤USON(4x4x0.45mm，3x2x0.55mm)

– 8焊盤WSON(6x5mm)

– SiP的KGD(Known Good Die，已知良品芯片)

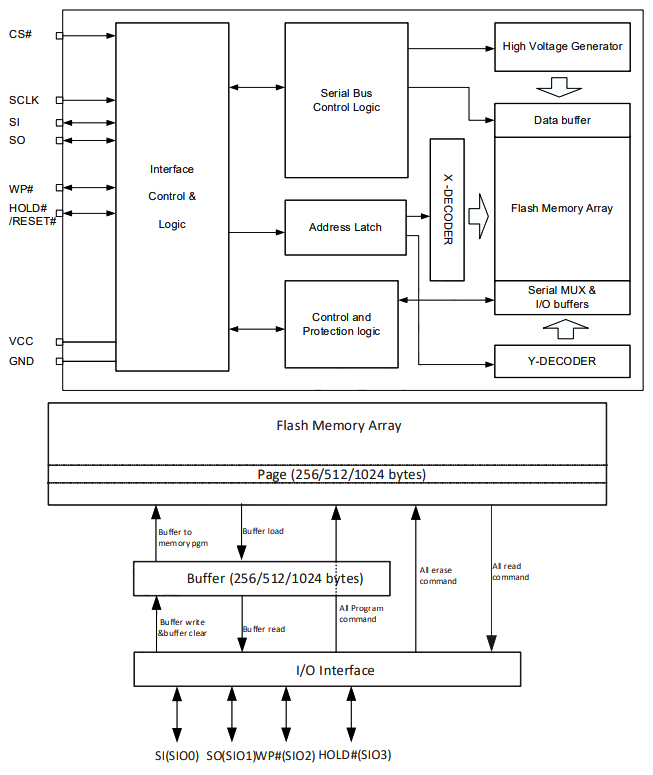

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足PUYA系列所有芯片型號的裸片(離線)及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科chip燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋QUECTEL, BEKEN, elmos, Nation, HiTrendtech等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

文章來源于：www.acroview.com
