在日常生活中,居民常需要得到環境溫濕度,體溫等相關信息。在工業生產中,諸多設備儀器也需要配套儀表檢測設備狀態,輔助生產。此類儀器都具有以下特點:低功耗,檢測靈敏,工況穩定,常使用電池供電。
體溫計整體解決方案
中微愛芯體溫計采用了AiP9M251作為主控芯片,RL41 1.5V紐扣電池供電,實現溫度檢測和LCD驅動功能。AiP9M251是一款低功耗MCU,該款芯片具有1KB MTP ROM,96B SRAM。內置TIMER0/TIMER2,LCD模塊,RFC電阻頻率 式,在低功耗模式下,芯片自身功耗在μA級別。
濕度計整體解決方案
中微愛芯濕度計采用了AiP9P262作為主控芯片,2032 3V紐扣電池供電,實現濕度檢測,電源管理和LCD驅動功能。AiP9P262是一款低功耗MCU,該款芯片具有2KB OTP ROM,176B SRAM。TIMER0/TIMER1/ TIMER2定時器,LCD模塊,RFC電阻頻率轉換器,電源管理,PWM等功能模塊。芯片具有IDLE,STOP等低功耗工作模式,在低功耗模式下,芯片自身功耗在μA級別。
方案特點
體溫計:
工作電壓 :LR41紐扣電池 1.5V供電
待機電流 :<1μA
控制方式 :機械按鍵
顯示方式 :4COM X 10 SEG LCD
主要功能 :高低溫報警,溫度檢測,NTC斷路報警,休眠模式。
濕度計:
工作電壓 :2032紐扣電池 3V供電
待機電流 :20-30μA
顯示方式 :4COM X 10 SEG LCD
主要功能 :電池電量檢測,溫濕度檢測。
方案實物/PCB
體溫計實物圖

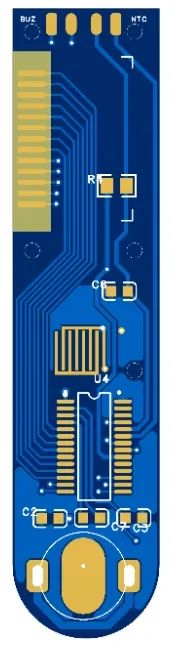

體溫計PCB正面

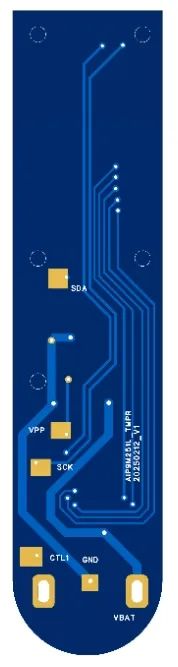

體溫計PCB反面
濕度計實物圖

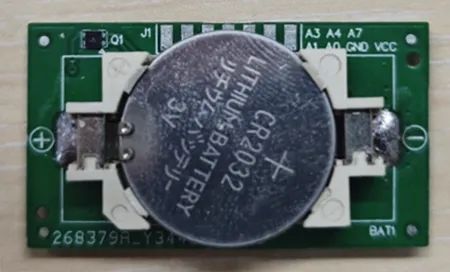

濕度計PCB

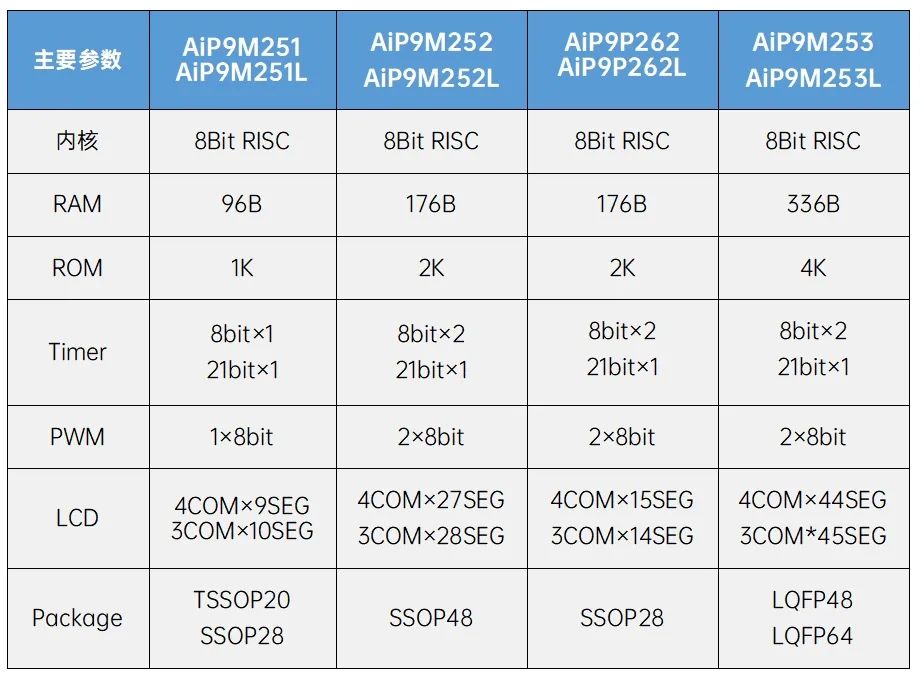

芯片資源
可用于體溫計,濕度計開發的芯片資源:
結語
該體溫計與濕度計測量精準,待機功耗低,顯示效果好,使用壽命長,設計采用模塊化處理,方便高效,如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。
關于中微愛芯
無錫中微愛芯電子有限公司成立于2004年,是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業,是工信部認定的集成電路設計企業,是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品,覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
-
