一、 案例背景

在當下追求高效協同的工業自動化生產體系里，設備間的無縫互聯互通堪稱關鍵要素。某企業的生產車間中，有一臺性能穩定的變頻器，其配備的是PROFIBUS接口。與此同時，操控整個生產線的核心大腦——西門子1500 PLC，采用的卻是PROFINET網絡架構。這兩種截然不同的接口協議，如同橫亙在二者之間的鴻溝，使得變頻器與1500 PLC無法直接進行數據交互，數據傳輸的通道就此阻斷。如此一來，自動化系統內部各環節的協同運作大打折扣，集成度也難以提升，嚴重束縛了整體生產效率的提高 。

此時，捷米特JM-DPM-PN網關成為解決這一難題的理想方案。這款網關專為實現PROFINET與PROFIBUS協議轉換而設計，能在兩者之間搭建起數據交互的橋梁。通過將變頻器的PROFIBUS接口連接至JM-DPM-PN網關的對應端口，網關的PROFINET端口接入1500 PLC的PROFINET網絡，再經過精準的參數配置，便可讓原本接口不兼容的變頻器順利接1500PLC的PROFINET網絡，實現數據的順暢傳輸與指令的有效下達，提升整個自動化系統的運行效能。

二.設備介紹

1.西門子1500PLC

S7-1500 PLC的CPU將微處理器、集成電源、輸入和輸出電路、內置PROFINET、高速運動控制I/O以及板載模擬量輸入組合到一個設計緊湊的外殼中來形成功能強大的控制器。不同的CPU型號提供了各種各樣的特征和功能，例如CPU1211C是入門型號，內存較少，通信方式也較少，但適用于中小型自動化項目，如自行工作的機器或控制建筑物內供暖、空調和通風的系統(HVAC)。

2. 捷米特JM-DPM-PN

捷米特JM-DPM-PN型網關實現ProfibusDP網絡和Profinet網絡之間無縫內部連接至控制系統及所連接的設備。該網關可實現在兩個網絡之間快速傳輸循環I/O數據。支持Profibus DP接囗的智能現場儀表、伺服、變頻器、等多種設備,特別是在需要集成多種不同總線協議設備的場景中。

3.PROFIBUS DP 變頻器

PROFIBUS DP 變頻器是指支持 PROFIBUS DP 通信協議的變頻器。它主要用于調節電機的轉速和轉矩，以滿足不同工業應用場景下對電機運行的精確控制需求，同時可通過PROFIBUS DP 總線與其他設備進行高效的數據通信和交互?；赑ROFIBUS DP協議，變頻器作為從站，能與主站（如 PLC）進行高速、可靠的數據通信。主站可向變頻器發送控制指令，如啟動、停止、調速等命令，變頻器則向主站反饋運行狀態、故障信息等數據。用戶可通過編程軟件或操作面板對變頻器的各種參數進行靈活配置，以適應不同電機和應用場景的需求，如設置電機的額定參數、控制模式、通信參數等。

三.配置連接方案

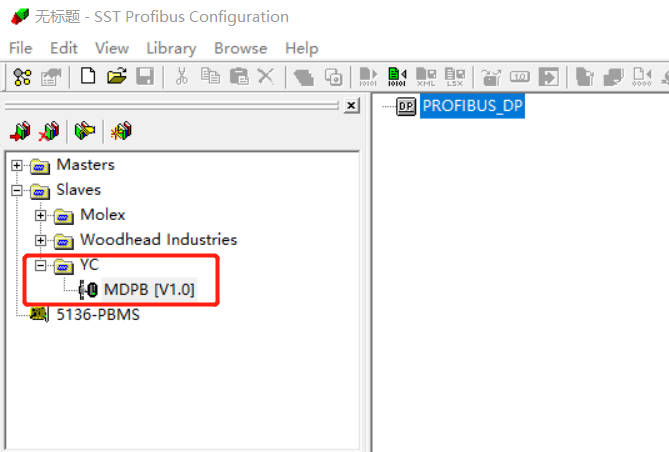

1, 把gsd文件導入到捷米JM-DPM-PN網關配置軟件中, 雙擊上圖紅框中的程序，出現組態軟件主界面導入Profibus從站的GSD文件，

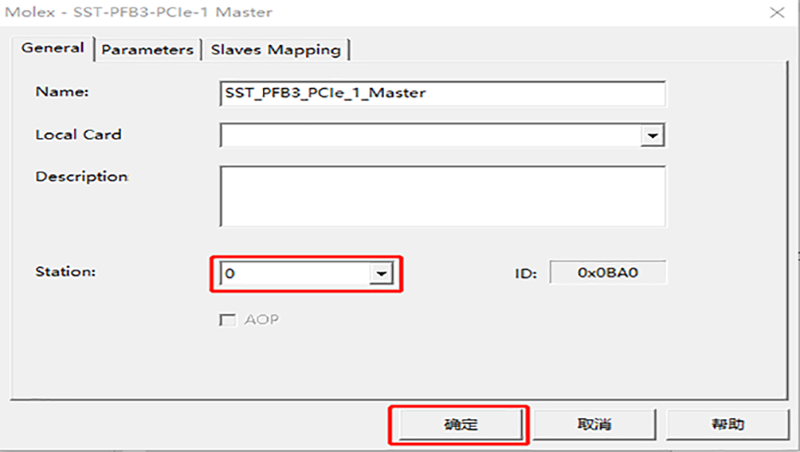

2, 添加Profibus主站。雙擊紅框中的主站，在彈出的對話框中設置主站地址默認即可。

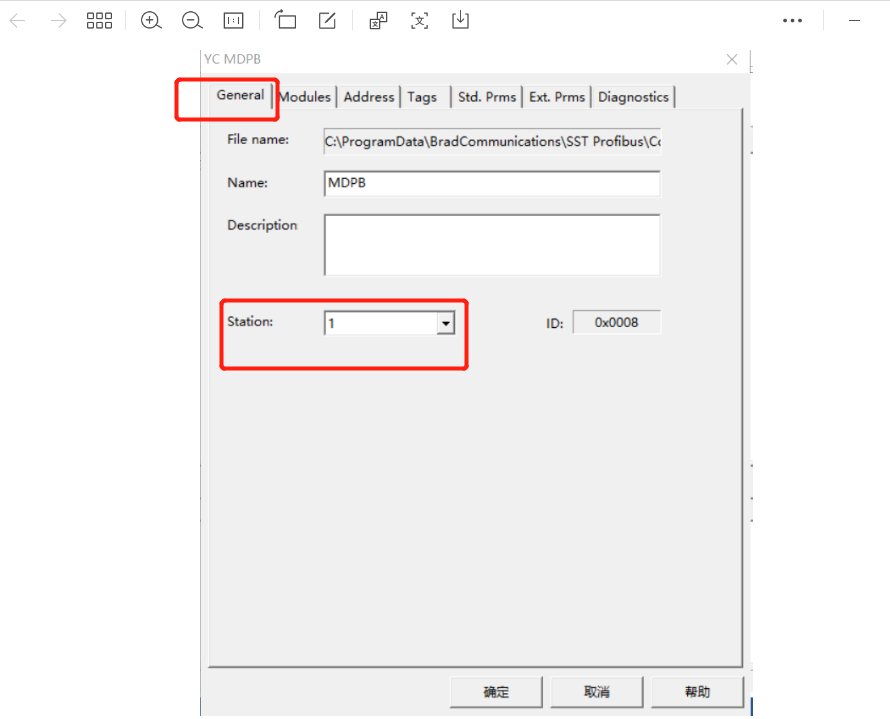

3, 雙擊PROFIBUS-DP圖標，在彈出的對話框中設置Profibus波特率，波特率為12M，在彈出的對話框中設置Profibus從站的站地址。

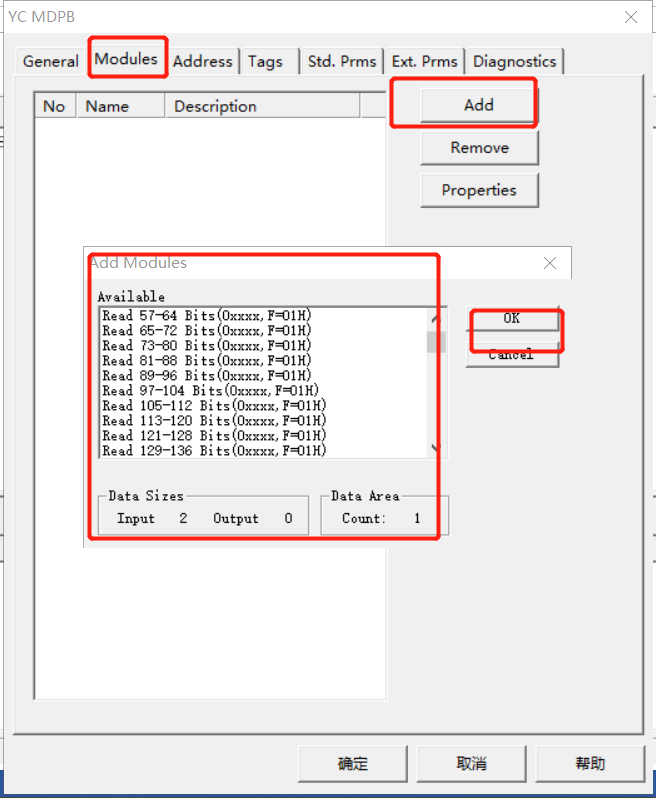

4, 捷米JM-DPM-PN從站參數設置完成后配置其IO數據，將需要添加的從站IO數據按順序添加到從站。單擊Add按鈕在彈出的對話框中添加IO數據模塊捷米JM-DPM-PN。

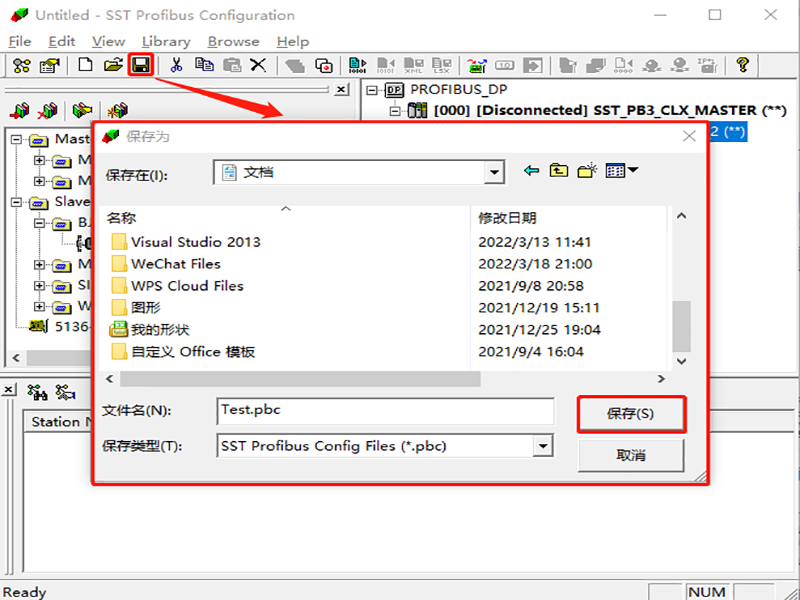

5, 保存生成的組態文件

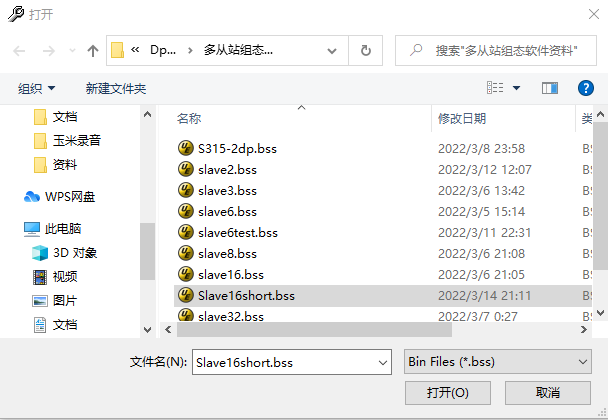

6, 在Profibus參數框單擊導入配置文件按鈕，在彈出的對話框中選擇Profibus主站組態工具生成的配置文件，配置文件的擴展名為.bss。選擇配置文件后單擊打開按鈕，對話框關閉。

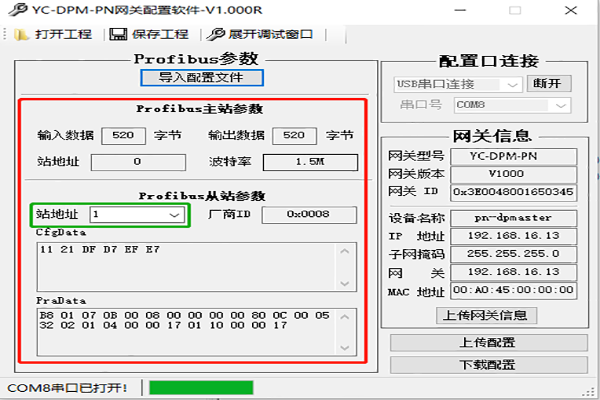

7, 捷米JM-DPM-PN配置文件導入成功后界面如下。通過Profibus從站參數中的站地址下拉框可以查看當前組態的所有Profibus從站。

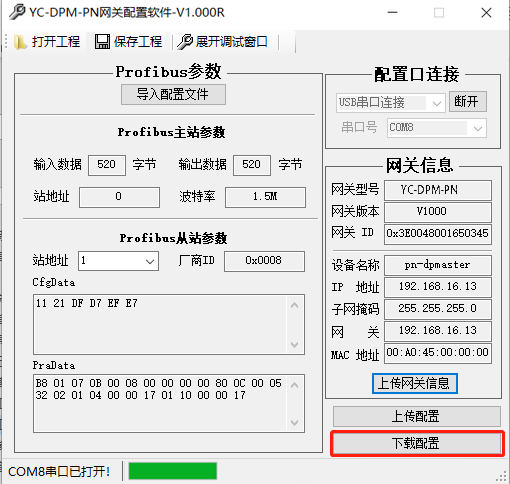

8, 點擊下載配置按鈕將組態參數下載到網關。

安裝GSD文件

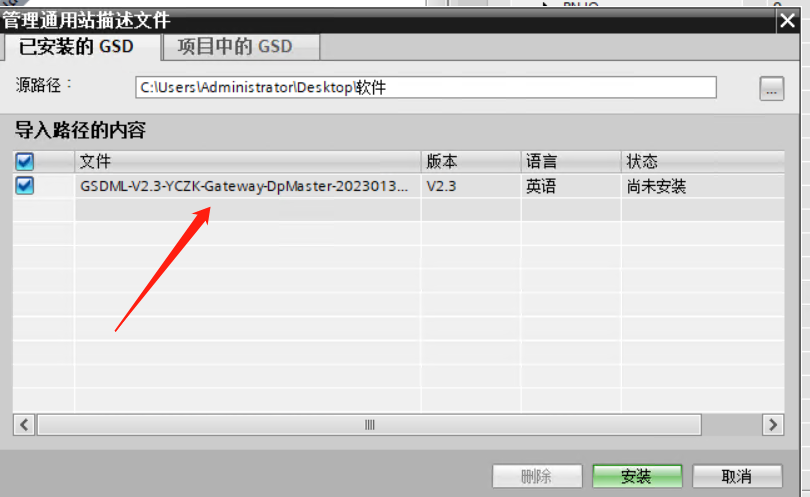

9, 在博圖軟件主界面執行菜單選項/安裝設備描述文件(GSD)，在彈出的對話框中安裝網關的GSD文件。

添加JM-DPM-PN網關

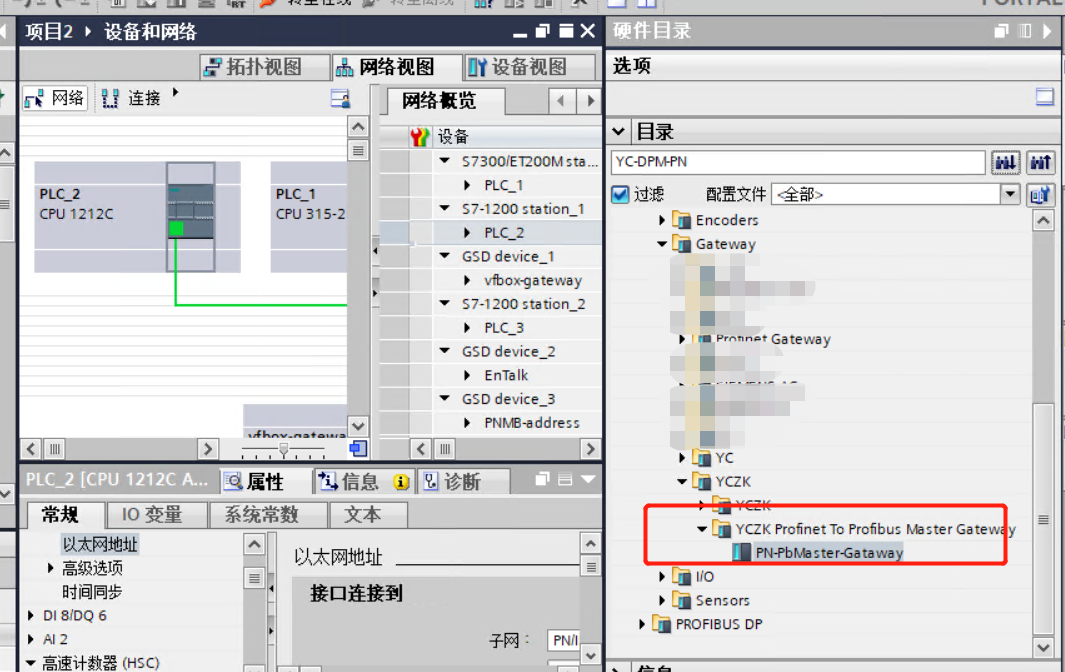

10, 在右側硬件目錄里找到網關，直接雙擊添加到網絡。

為JM-DPM-PN網關添加數據模塊

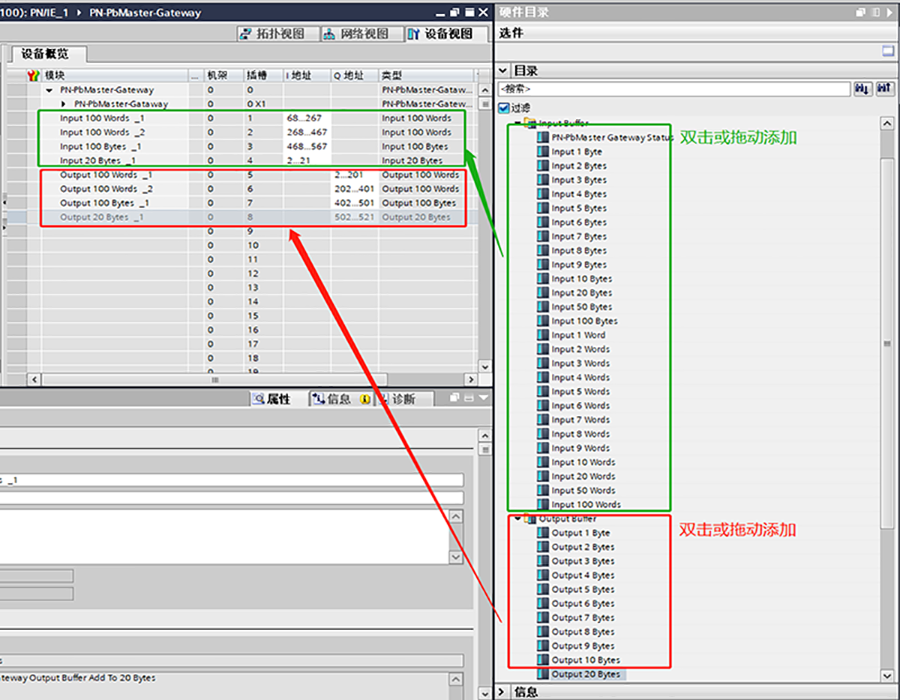

11, 選擇網關并雙擊，在彈出的設備視圖中添加模塊。

12, 添加的Input和Output的總數據量(字節數)要等于或大于網關組態的從站數據量.

設置網關IP地址和設備名稱

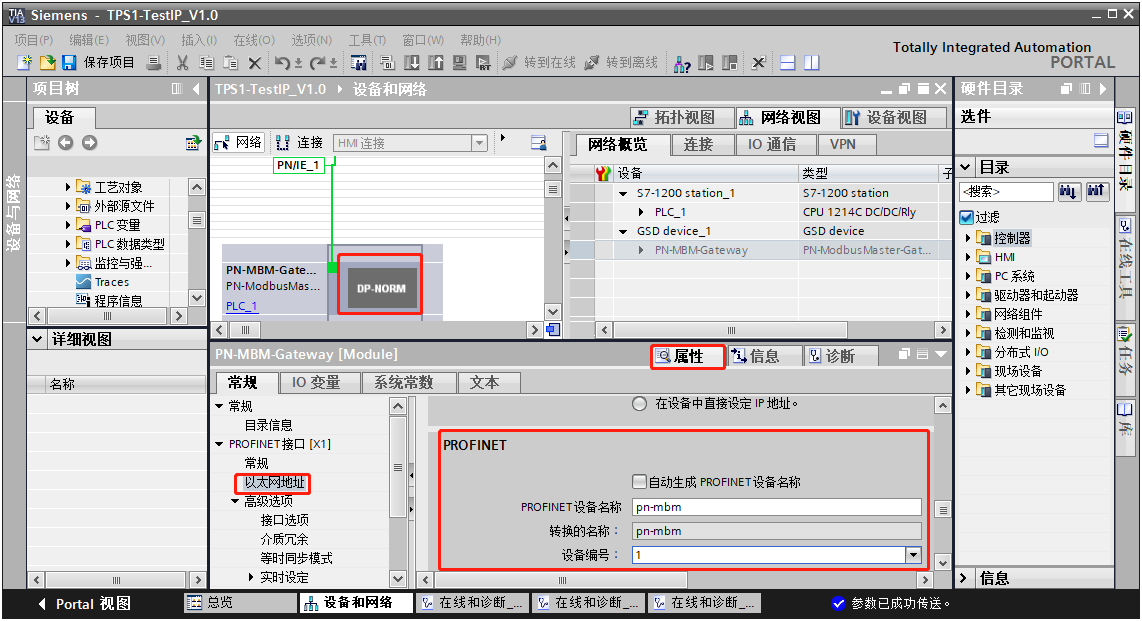

13, 在網絡視圖單擊選中網關。設置網關的IP地址。設置網關的設備名稱。

14, 參數下載成功后網關自動復位重啟。至此網關和PLC參數配置完成。在監控表里監控對應的數據可以發現已經能正常通訊獲取數據。

四.數據采集及傳輸

捷米特JM-DPM-PN主要實現了在Profinet側，網關作為Profinet從站設備工作，并且使用卡槽(slots)和子卡槽(sub-slots)用于數據交換;為客戶提供網關的GSDML文件，通過加載GSDML文件并配置Profinet網絡。在Profibus側，該設備集成了Profibus DP主站接口，Profibus DP網絡組態由配置軟件完成，最多支持125個從站;由配置軟件完成Profibus網絡和Profinet網絡數據的映射，通過網關完成Profibus網絡和Profinet網絡數據交換。

西門子1500PLC的以太網通訊方式豐富多樣。CPU本體上集成有1個或2個以太網接口，可實現多種以太網通訊功能。其中S7通訊是西門子系列PLC之間實現的通訊;開放式通訊包含TCP通訊、ISO_ON_TCP 通訊、UDP通訊、Modbus TCP通訊等，其中Profinet通訊能實現傳輸速率快、內容多的通訊，最多能帶16個IO Device。通過擴展的通訊模塊能實現其他方式的通訊。

五、總結

捷米特JM-DPM-PN網關

在工業自動化領域應用廣泛，主要用于實現不同協議設備間的互聯互通。在很多企業中，已經構建了 Profibus DP 網絡，但隨著生產需求的變化，往往需要引入支持 ProfiNet 協議的新設備。此時，JM-DPM-PN網關就能發揮關鍵作用，它能無縫連接 Profibus DP 和ProfiNet這兩種不同的網絡，實現數據的高效交互。對于老舊設備的升級改造工作，該網關同樣大顯身手。通過連接老舊設備的 Profibus DP接口與新的ProfiNet 網絡，不僅能讓老舊設備融入新的自動化體系，還能提升整個系統的性能與可靠性。而且，借助JM-DPM-PN網關，企業能夠更加便捷地對設備進行遠程監控與維護，極大地提高了維護效率，降低了運維成本。此外，它還為數據采集和分析提供了有力支持，幫助企業獲取更全面、準確的數據，為生產決策提供依據，推動工業自動化水平邁向新高度。
