TPS7A65-Q1 低壓差線性穩壓器專為輕負載應用中的低功耗和小于 25 μA 的靜態電流而設計。該器件具有集成過電流保護功能，其設計即使在使用低 ESR 陶瓷輸出電容器時也能實現穩定運行。低電壓跟蹤功能允許使用更小的輸入電容器，并且可能無需在冷啟動條件下使用升壓轉換器。由于這些特性，該器件非常適合各種汽車應用的電源。
*附件：TPS7A65-Q1 具有 25μA 靜態電流的 300mA、40V、低壓差穩壓器 數據表.pdf

特性

• 低壓差電壓：
  • I 時為 300 mV 外 = 150 毫安
• 7V 至 40V 寬輸入電壓范圍
  ，瞬態電壓高達 45V
• 300mA 最大輸出電流
• 輕負載時 25μA（典型值）超低靜態電流
• 3.3V 和 5V 固定輸出電壓，容差為 ±2%
• 低 ESR 陶瓷輸出穩定電容器
• 集成故障保護：
  • 短路和過流保護
  • 熱關斷
• 低輸入電壓跟蹤
• 熱增強型功率包：
  • 3 引腳 TO-252 封裝（KVU、DPAK）

參數

方框圖

一、產品概述

• ?型號?：TPS7A65-Q1
• ?類型?：低壓差線性電壓穩壓器
• ?特點?：
  • 低靜態電流：25μA（典型值）
  • 寬輸入電壓范圍：7V至40V，瞬態電壓可達45V
  • 最大輸出電流：300mA
  • 固定輸出電壓：3.3V和5V，容差±2%
  • 低ESR陶瓷輸出電容穩定性
  • 集成故障保護（短路、過流、熱關斷）
  • 低輸入電壓跟蹤

二、應用領域

• 混合儀表板
• 換擋系統
• 平視顯示器
• 汽車儀表盤顯示

三、主要特性

• ?電氣特性?：
  • 輸入電壓范圍：7V至40V
  • 輸出電壓：3.3V或5V
  • 靜態電流：25μA至40μA（典型值）
  • 壓差電壓：300mV（I_OUT=150mA時）
  • 負載調整率：25mV（V_OUT=5V，I_OUT=10mA至300mA）
  • 電源抑制比（PSRR）：60dB（100Hz，V_OUT=5V）
  • 過流保護：限制輸出電流
  • 熱關斷保護：結溫超過165°C時關斷輸出
• ?熱特性?：
  • 熱阻（結到環境）：29.3°C/W（高K材料）
  • 熱阻（結到板）：8.2°C/W

四、封裝與尺寸

• ?封裝類型?：TO-252（3引腳）
• ?尺寸?：6.60mm × 6.10mm

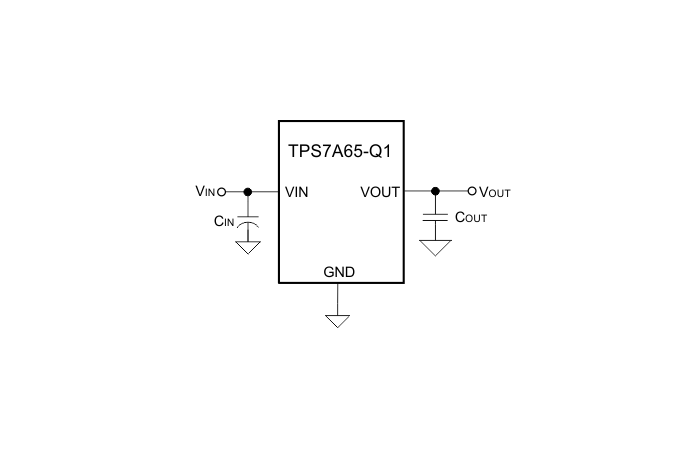

五、典型應用電路

• 推薦在輸入端添加10μF至22μF的電容以保持輸入電壓穩定。
• 推薦在輸出端添加1μF至10μF的低ESR陶瓷電容以獲得穩定輸出。

六、布局指南

• ?熱設計?：建議將熱焊盤盡可能鋪大，并在熱焊盤上放置足夠的熱過孔以改善熱性能。
• ?功率耗散計算?：使用公式P_D = I_OUT × (V_IN - V_OUT) + I_QUIESCENT × V_IN計算連續功率耗散。

七、文檔與支持

• 提供詳細的數據表、應用筆記、參考設計、工具和軟件支持。
• 可通過TI的E2E支持論壇獲取快速的設計幫助和驗證答案。
