為什么線性穩壓器LDO芯片1117工作時會發熱？影響散熱效果有哪些因素？

LDO（Low Dropout Regulator）是一種低壓差線性穩壓器，其工作原理是通過內部的誤差放大器和功率晶體管來維持輸出電壓的穩定。當輸入電壓高于輸出電壓時，誤差放大器會調整功率晶體管的導通程度，從而降低輸出電壓。這個過程中，輸入和輸出電壓之間的差值會導致功率損耗，這部分損耗的能量最終轉化為熱能，導致芯片發熱。

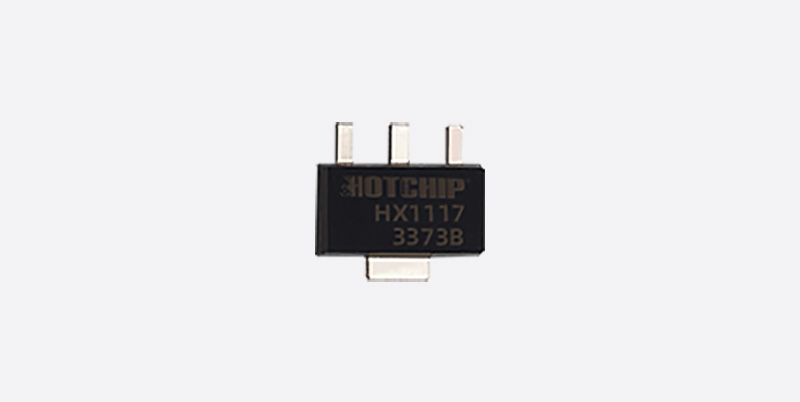

而我們常說的AMS1117即是HX1117，由深圳市華芯邦科技有限公司研發推出，HX1117A芯片廣泛應用于各種電子設備中，如計算機、通信設備、工業控制設備、汽車電子等。在這些設備中，HX1117A作為關鍵的穩壓器件，發揮著至關重要的作用。?

以下是影響HX1117芯片散熱效果的因素：

輸入輸出電壓差：HX1117是線性穩壓器，輸入電壓高于輸出電壓的部分會全部轉化為芯片上的發熱。所以輸入輸出電壓差越大，芯片的發熱功率就越高，散熱壓力也就越大。

負載電流大小：HX1117芯片有一定的輸出電流能力限制，常見的最大輸出電流為 1A（不同封裝可能略有差異）。當負載電流接近或達到這個最大值時，芯片內部的功率損耗會增大，產生的熱量增多，散熱效果受到挑戰。如果長時間處于高負載電流工作狀態，芯片溫度會快速上升。

負載電流波動頻繁：如果負載電流頻繁波動，芯片需要不斷地根據電流變化進行電壓調節，這會導致芯片內部的功率損耗不穩定，產生的熱量也會時高時低，不利于芯片的穩定散熱。

【工作環境溫度】

A.高溫環境：如果HX1117 芯片所處的工作環境溫度本身就比較高，那么芯片的散熱效果會受到嚴重影響。因為熱量難以快速散發到周圍環境中，芯片溫度會進一步升高，甚至可能超過其正常工作溫度范圍。

B低溫環境：雖然低溫環境有利于芯片的散熱，但如果溫度過低，可能會影響芯片的性能和穩定性，例如使芯片的啟動變得困難，或者在低溫下某些參數發生變化，間接影響散熱效果。

【芯片封裝類型】

A.不同封裝的散熱能力不同：HX1117芯片有多種封裝類型，如 SOT-223、TO-252（DPAK）、SOIC 等。通常來說，封裝體積較大、引腳數量較多且引腳間距較大的封裝，其散熱效果會更好，因為有更多的空間用于散熱。例如，TO-252 封裝的散熱性能一般優于SOT-223封裝。

B.封裝與PCB板的接觸情況：芯片封裝與PCB板的焊接質量和接觸緊密程度也會影響散熱。如果焊接不良或者芯片與PCB板之間存在間隙，會阻礙熱量從芯片傳遞到PCB板上，降低散熱效果。

【PCB板的設計】

A.鋪銅面積和方式：在PCB板設計中，大面積的鋪銅可以有效地提高散熱效果。因為銅具有良好的導熱性能，能夠將芯片產生的熱量快速傳遞到更大的面積上，從而加快散熱。如果PCB板上的銅箔面積過小或者鋪銅方式不合理，會影響芯片的散熱。

B.散熱過孔的設置：合理設置散熱過孔可以增強 PCB 板的散熱能力。散熱過孔能夠將芯片產生的熱量通過 PCB 板的內層傳遞到另一側，增加散熱面積，提高散熱效率。如果 PCB 板上沒有足夠的散熱過孔或者過孔的位置不合理，也會影響HX1117芯片的散熱。

周邊元器件的布局：如果HX1117芯片周邊的其他元器件發熱嚴重，會使整個PCB板的溫度升高。如果元器件之間的距離過近，會阻礙空氣流通，影響熱量的散發，導致芯片溫度升高。

國產HX1117A芯片不僅在價格上展現出無與倫比的優勢，更因為其采用了最先進的生產工藝而在眾多產品中脫穎而出。它以其低噪聲、低功耗、高精度的特性，成為各類電子產品的理想之選，為產品的性能穩定性提供了保障。此外，依托于國內強大的生產能力，國產芯片在交貨周期上展現出極大的靈活性，可以迅速響應市場需求。這使得HX1117A成為客戶緊急項目的最佳解決方案，能夠有效降低因產品問題而導致的時間與經濟損失。華芯邦科技以其專業的服務團隊和高質量的產品相輔相成，為客戶提供了一站式的優質體驗。它不僅為客戶帶來了高性價比的產品，更提供了全面的技術支持體系與穩固的保障，使客戶在激烈的市場競爭中如虎添翼，贏得先機。
