MSP430?超低功耗（ULP）FRAM平臺將獨特的嵌入式FRAM和整體超低功耗系統架構組合在一起，從而使得創新人員能夠以較少的能源預算增加性能。FRAM技術以低很多的功耗將SRAM的速度、靈活性和耐久性與閃存的穩定性和可靠性組合在一起。

MSP430ULPFRAM產品系列由多種采用FRAM、ULP16位MSP430CPU的器件和智能外設組成，可適用于各種應用。ULP架構具有七種低功耗模式，這些模式都經過優化，可在能源受限的應用中實現較長的電池壽命。

數據表：*附件：MSP430FR698x(1)、MSP430FR598x(1) 混合信號微控制器 數據表 .pdf

特性

1. 嵌入式微控制器 ：
   • 采用高達16MHz時鐘頻率的16位RISC架構。
   • 寬電源電壓范圍：3.6V至1.8V（最低電源電壓受限于SVS電平）。
2. 超低功耗模式 ：
   • 工作模式：大約100μA/MHz。
   • 待機模式（LPM3）：0.4μA（典型值）。
   • 實時時鐘模式（RTC，LPM3.5）：0.35μA（典型值）。
   • 關斷模式（LPM4.5）：0.02μA（典型值）。
3. 超低功耗鐵電RAM（FRAM） ：
   • 高達128KB的非易失性存儲器。
   • 超低功耗寫入，每個字125ns的快速寫入（4ms內寫入64KB）。
   • 統一標準存儲器，單個空間內包含程序、數據和存儲。
   • 高達1015寫入周期持久性，抗輻射和非磁性。
4. 智能數字外設 ：
   • 32位硬件乘法器（MPY）。
   • 三通道內部直接存儲器存取（DMA）。
   • 帶有日歷和報警功能的RTC。
   • 5個16位計時器，每個計時器具有多達7個捕捉/比較寄存器。
   • 16位和32位循環冗余校驗器（CRC16、CRC32）。
5. 高性能模擬 ：
   • 擴展掃描接口（ESI），可用于在后臺測量水容積、熱量和氣體體積。
   • 16通道模擬比較器。
   • 12位模數轉換器（ADC），具有內部基準和采樣保持以及多達16個外部輸入通道。
   • 具有高達320段對比度控制的集成LCD驅動器。
6. 多功能輸入/輸出端口 ：
   • 所有P1至P10以及PJ引腳均支持電容式觸控功能，無需外部組件。
   • 可通過P1、P2、P3和P4端口從LPM喚醒，邊沿可選。
   • 所有端口上可編程上拉和下拉。
7. 代碼安全性和加密 ：
   • 128位或256位AES安全加密和解密協處理器。
   • 針對隨機數生成算法的真隨機種子。
8. 增強型串行通信 ：
   • eUSCI_A0和eUSCI_A1支持UART、IrDA編碼和解碼、SPI。
   • eUSCI_B0和eUSCI_B1支持I2C（支持多從設備尋址）、SPI、硬件UART和I2C引導加載程序（BSL）。
9. 靈活時鐘系統 ：
   • 具有10個可選廠家調整頻率的定頻數控振蕩器（DCO）。
   • 低功率低頻內部時鐘源（VLO）。
   • 32kHz晶振（LFXT）。
   • 高頻晶振（HFXT）。

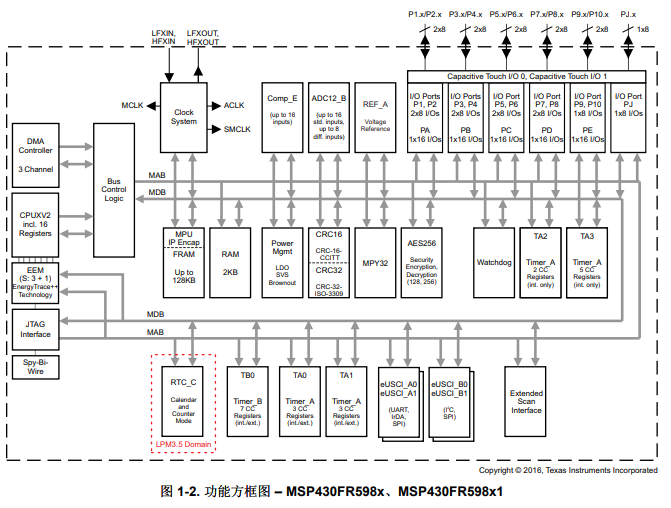

功能方框圖

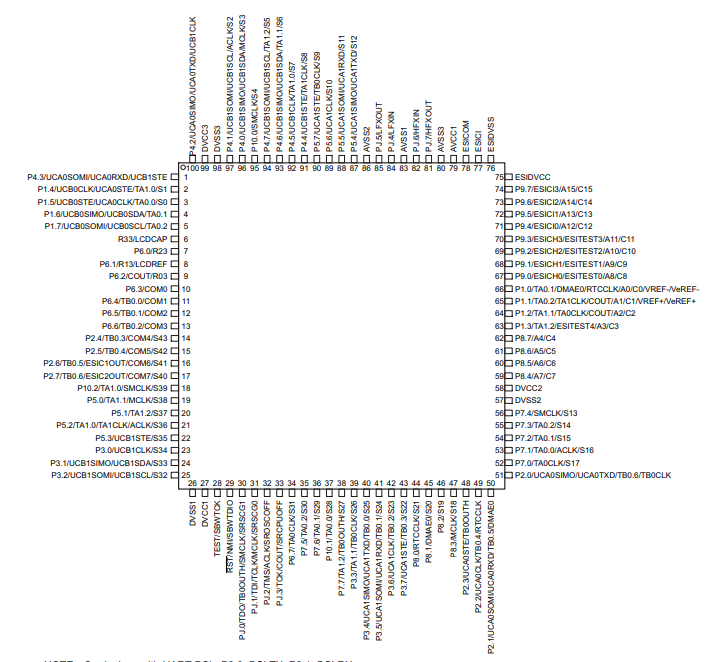

引腳圖

應用

MSP430FR698x(1)和MSP430FR598x(1)系列微控制器適用于各種應用，如水表、熱量計、熱量分配表、便攜式醫療儀表和數據日志等。
