在當今電子設備高度集成、功能日益復雜的背景下，電磁兼容性（EMC）已成為衡量電子產品質量和性能的重要指標之一。線束作為電子設備中連接各部件的紐帶，其EMC性能直接影響整個系統的穩定性和可靠性。因此，線束EMC電磁兼容性測試整改顯得尤為重要。本文深圳南柯電子小編將探索線束EMC電磁兼容性測試整改的詳細內容，為大家提供一套全面、實用的管理指南。

一、線束EMC電磁兼容性測試整改的意義

電磁兼容性是指電子設備在電磁環境中正常工作且不對該環境中的其他電子設備造成干擾的能力。對于線束而言，其EMC性能主要體現在電磁干擾（EMI）的發射和電磁敏感度（EMS）的抗擾度兩個方面。若線束未能通過EMC測試，可能會導致電子設備在實際應用中產生信號干擾、性能下降甚至損壞等問題。因此，對線束進行EMC測試與整改是確保產品質量的必要環節。

二、線束EMC電磁兼容性測試整改的方法

1、射頻（RF）輻射測試

利用天線測量線束及其連接的電子設備在一定距離內的電磁輻射水平，評估其是否符合相關標準。此方法主要關注設備在特定頻率下的輻射發射情況；

2、電磁場強度測試

通過測量線束周圍空間的電磁場強度，評估其輻射水平及可能對周圍環境的影響。此方法有助于發現潛在的電磁干擾源；

3、電壓變化測試

模擬外部電磁干擾，觀察線束及連接設備的電壓變化情況，以評估其抗干擾能力。此方法主要測試設備在電磁環境中的穩定性；

4、瞬態抗擾度測試

使用瞬態脈沖發生器模擬雷擊、靜電放電等瞬態干擾，評估線束及連接設備的抗擾能力。此方法有助于發現設備在極端電磁環境下的性能表現；

5、傳導電流和電壓測試

測量線束在傳導路徑上的電流和電壓，評估其對其他電路的干擾水平。此方法主要關注設備內部的電磁兼容性。

三、線束EMC電磁兼容性測試整改的措施

1、減弱干擾源

在IC的VCC和GND之間加去耦電容，減小電源噪聲，這是減少電磁干擾的有效手段之一。同時，優化電路設計，降低高頻信號的輻射強度；

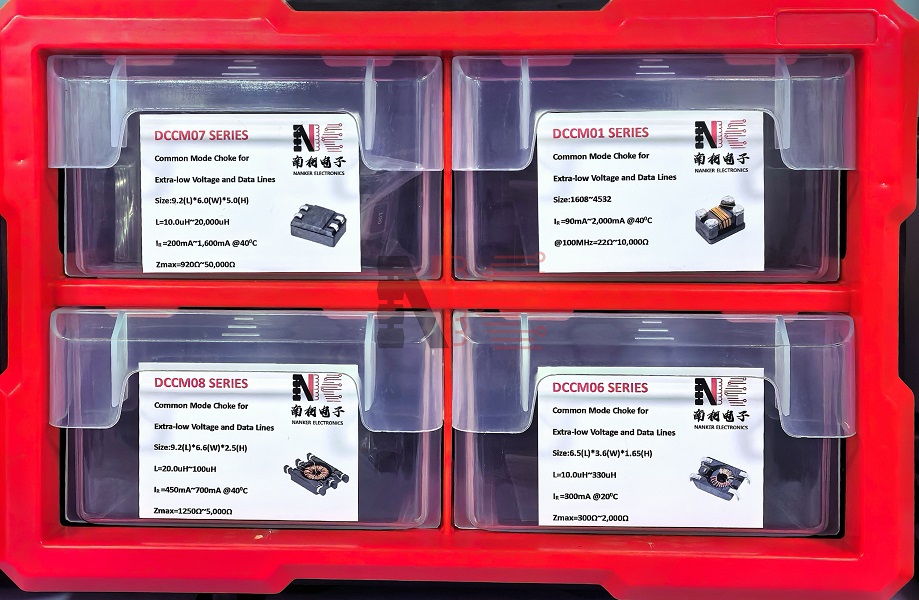

2、信號濾波與防護

對接口信號進行濾波、防護和隔離，確保信號質量，避免干擾信號的傳播。可以使用濾波器、隔離器等器件來實現這一目標；

3、布局優化

將強輻射器件或敏感器件遠離單板拉手條、連接器、輸入輸出端等位置，減少相互干擾。同時，合理布局線束，避免線間耦合和干擾；

4、線束整理

對線束進行分類整理，減少線間耦合和干擾。采用屏蔽電纜進一步降低電磁輻射和干擾。屏蔽電纜的屏蔽層應良好接地，以提高屏蔽效果；

5、屏蔽與接地

在需要的位置添加屏蔽罩或屏蔽層，提高電磁屏蔽效果。選擇高導電性能的材料作為屏蔽體，并確保良好的接地，以防止電磁干擾的擴散；

6、能量分散與軟件控制

對于無法通過濾波、屏蔽等方法有效解決的電磁干擾問題，可以采用能量分散法。通過控制軟件實現展頻和跳頻等技術，分散頻段能量，降低單點頻率輻射的電磁波強度。

四、線束EMC電磁兼容性測試整改的案例分析：汽車電子控制單元（ECU）的EMC測試整改

某汽車電子控制單元（ECU）在整車電磁兼容測試中輻射發射超出標準限值，干擾了車內其他電子設備。針對這一問題，采取了以下整改措施：

1、PCB布局重新設計：將高頻時鐘電路遠離I/O接口，減少干擾源的影響；

2、電磁屏蔽優化：對ECU的外殼進行電磁屏蔽優化，確保縫隙處電磁密封性良好；

3、增加濾波電路：在電源引腳增加π型濾波電路，有效濾除電源線上的高頻噪聲。

整改后，ECU的輻射發射強度大幅降低，滿足了汽車行業的EMC標準。車載收音機等周邊設備也能正常工作，整車電磁兼容性得到了顯著提升。

綜上所述，線束EMC電磁兼容性測試整改是確保電子設備在復雜電磁環境中穩定運行的關鍵環節。通過科學的測試方法、有效的整改措施以及持續的監測和改進，可以顯著提升線束及其連接的電子設備的電磁兼容性能。

隨著電子技術的不斷發展和新標準的出臺，線束的EMC性能要求也在不斷提高。因此，企業應建立完善的EMC管理體系，定期對線束及其連接的電子設備進行EMC測試和整改，確保產品始終符合相關標準和市場需求。同時，加強技術研發和人才培養，提升EMC測試整改的技術水平和創新能力，為企業的可持續發展奠定堅實基礎。
