原位集成的發光-探測雙功能光電子器件中存在斯托克斯位移現象,這降低了發射光譜和探測光譜的重疊率,從而抑制了集成光電子器件的光電耦合效應。
近期天津賽米卡爾科技有限公司技術團隊開發了發光-探測雙功能物理模型,同時提出并設計了具有非對稱多量子阱結構的AlGaN基發光-探測雙功能集成光電子器件:在發射區中采用極化自屏蔽的有源區結構,在探測區中采用常規有源區結構。
圖1展示了LED與PD原位集成光電子器件結構示意圖。圖2(a)展示了器件的發射光譜和響應度光譜,極化自屏蔽有源區設計可以提高LED發光譜和PD吸收譜的重合率,從而顯著地提高了探測器的光電流強度,如圖2(b)所示。
圖1. LED與PD原位集成光電子器件的結構示意圖:區域I和II分別為探測區和發射區

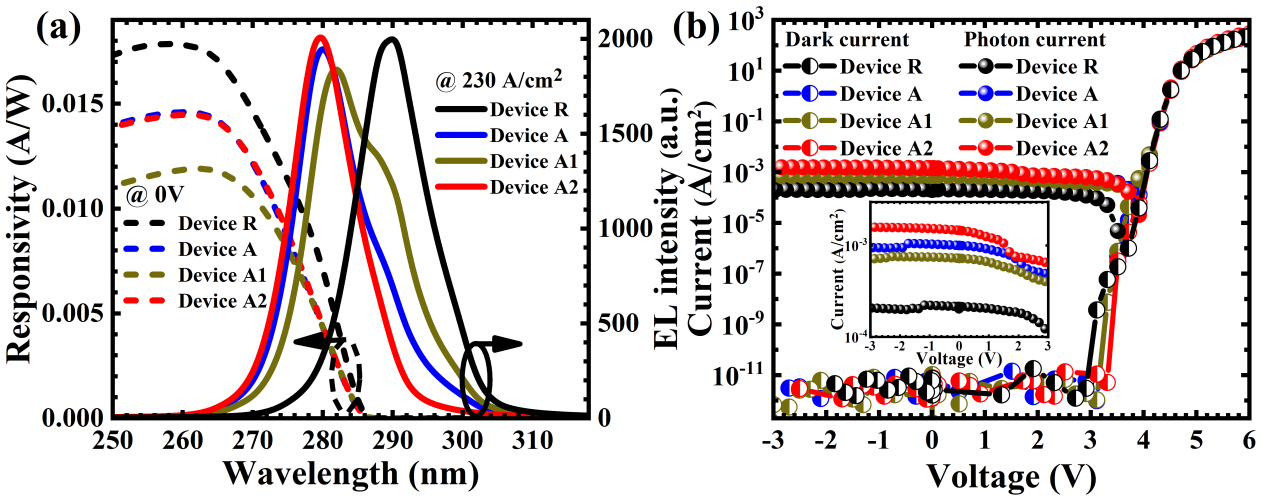

圖2.(a)LED發射光譜和探測器響應度,(b)探測器的光電流和暗電流
研究成果已被物理-光學領域權威期刊Optics Express收錄,文章鏈接:https://doi.org/10.1364/OE.558113。
審核編輯 黃宇
-
