概述
AD8347是一款單芯片、寬帶2.7 GHz正交解調器。該器件集成65 dB的線性dB AGC并在RF輸入之間及混頻器之后的基帶輸出端進行分頻。同相和正交信號先被引出芯片進行濾波，然后再提供給最終輸出放大器級。用戶可以使用最終輸出放大器調整直流共模電平，以提供到雙通道I/Q ADC的直接接口。

65 dB的線性dB增益控制、50 MHz解調帶寬以及出色的相位與幅度平衡，使得AD8347非常適合點到點和點到多點寬帶無線應用中的直接變頻無線電。

AD8347采用先進的雙極性工藝制造，以3 V或5 V單電源供電，提供節省空間的28引腳超薄緊縮小型(TSSOP)封裝，額定溫度范圍為–40oC至+85oC。
數據表：*附件：AD8347 800MHz至2.7 GHz RF IF正交解調器技術手冊.pdf
特性

• RF輸入范圍：800 MHz至2.7 GHz
• 集成65 dB AGC放大器
• 集成基帶電平檢波器
• 集成基帶輸出放大器
• 2.7 V至5.5 V單電源供電，具有省電功能
• 正交相位精度：3度
• 幅度平衡：0.3 dB
• 三階交調截點(IIP3)：+12 dB
• 噪聲系數：11 dB
• 低LO驅動：10 dBm

功能框圖

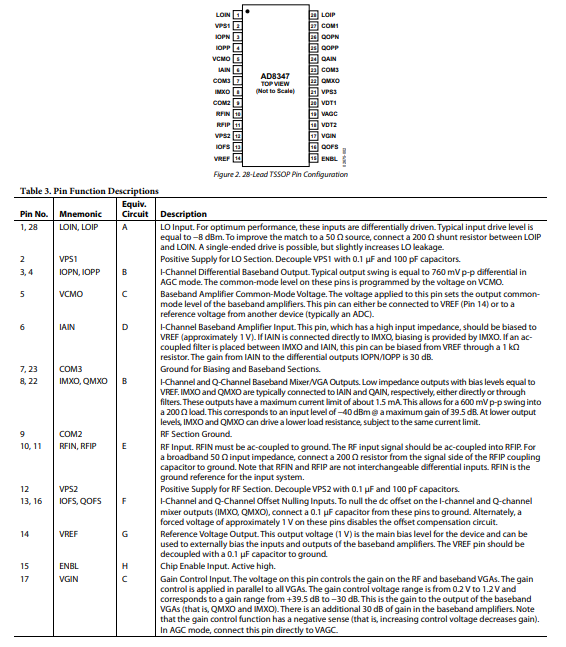

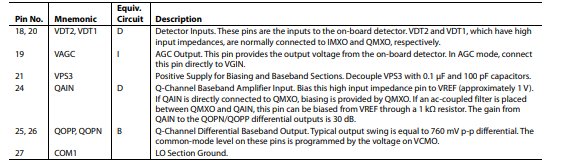

引腳配置和功能描述

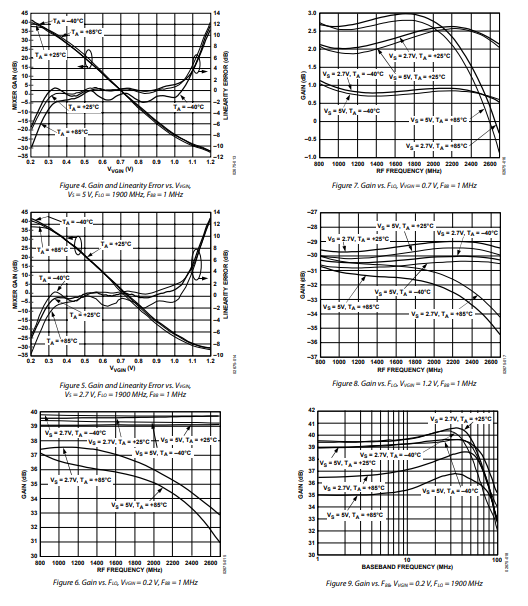

典型性能特征
