概述
LT5568 是一款專為包括無線基礎設施在內的高性能無線應用而設計的直接 I/Q 調制器。該器件允許使用差分基帶 I 和 Q 信號來對一個 RF 信號進行直接調制。它支持 PHS、GSM、EDGE、TD-CDMA、CDMA、CDMA2000、W-CDMA 及其他系統。另外，也可通過向 I 和 Q 輸入端施加 90° 相移信號以將此器件配置成一個鏡頻抑制上變頻混頻器。I/Q 基帶輸入包括電壓至電流轉換器，而這些轉換器又負責驅動雙平衡混頻器。這些混頻器的輸出被相加并輸送至一個片內 RF 變壓器，該 RF 變壓器將差分混頻器信號轉換為一個 50Ω 單端輸出。4 個平衡的 I 和 Q 基帶輸入端口用于通過一個具有約 0.5V 共模電壓電平的電源進行 DC 耦合。LO 通路包括一個具有單端輸入的 LO 緩沖器，和負責產生用于混頻器之 LO 驅動電壓的精準正交發生器。電源電壓范圍為 4.5V 至 5.25V。
數據表：*附件：LT5568 700MHz至1050MHz高線性度直接正交調制器技術手冊.pdf

應用

• 用于蜂窩頻段的基礎設施發送 (Tx)
• 用于蜂窩頻段的鏡頻抑制上變頻器
• 用于 700MHz 至 1050MHz 本機振蕩器信號的低噪聲可變移相器
• RFID 閱讀器
  特性
• 頻率范圍：700MHz 至 1050MHz
• 高 OIP3：在 850MHz 時為 +22.9dBm
• 5MHz 偏移條件下的低輸出噪聲層：
  無 RF: –160.3dBm/Hz
  POUT = 4dBm: –154dBm/Hz
• 3 通道 CDMA2000 ACPR：在 850MHz 時為 –71.4dBc
• 集成的 LO 緩沖器和 LO 正交相位發生器
• 50Ω AC 耦合單端 LO 和 RF 端口
• 至基帶輸入的 50Ω DC 接口
• 低載波漏泄：在 850MHz 時為 –43dBm
• 高鏡頻抑制：在 850MHz 時為 –46dBc
• 16 引腳 QFN 4mm x 4mm 封裝

框圖

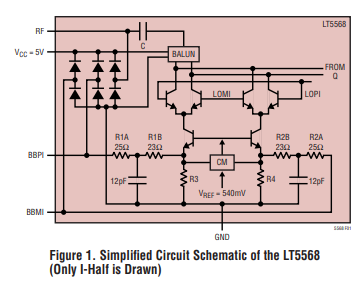

LT5568由I和Q輸入差分電壓電流轉換器、I和Q上變頻器、anRF輸出巴倫、LO正交相位發生器和LO緩沖器組成。

外部I和Q基帶信號施加于不同的基帶輸入引腳BBPI、BBMI和BBPQ、BBMQ。這些電壓信號通過雙平衡上變頻混頻器轉換成電流和射頻。混頻器輸出在RF輸出巴倫中合并，巴倫也將輸出阻抗轉換為502。產生的RF信號的中心頻率等于LO信號頻率。LO輸入驅動移相器，將LO信號分為同相和正交LO信號。這些LO信號然后施加于片內緩沖器，后者驅動上變頻混頻器。LO輸入和RF輸出均為單端、50ω匹配和交流耦合。

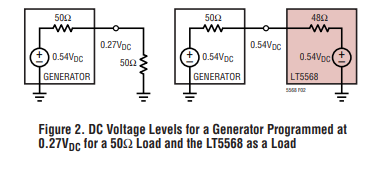

重要的是，I和Q輸入端施加的共模電壓電平約為0.54V，以便適當偏置LT5568。一些I/Q測試發生器允許獨立設置共模電壓。這種情況下，這些發生器的共模電壓必須設置為0.27V，以匹配LT5568內部偏置，因為對于直流信號，沒有–6dB源負載分壓(見圖2)。
