概述
DS2502為1K位只添加存儲器，用于識別并存儲產品的相關信息。產品批號或特殊的產品信息可以通過最少的接口訪問—例如，微控制器的一個端口引腳。DS2502具有一個工廠光刻注冊碼，其中包括：48位唯一的序列號、8位CRC校驗碼和8位家族碼(09h)以及1K位用戶可編程EPROM。由1-Wire?通信總線為DS2502的編程和讀取操作提供電源。

按照1-Wire協議，只需要一條信號線和一條地線實現數據的串行傳輸。可以對整個器件進行編程并根據需要增加寫保護。也可以多次編程添加新的數據，但器件的后續編程數據不能覆蓋已有數據。注意：每位只能從邏輯1編程到邏輯0，但永遠不能從邏輯0更改為邏輯1。當某頁或某些頁不再有效時，器件提供指示，表明數據已經被駐留在其它頁面地址的新數據所取代或更新。這種頁面地址重定向功能允許軟件修補數據，從而加強了該器件作為一個獨立數據庫的靈活性。工廠刻入每片DS2502的48位序列號確保唯一識別并具有絕對的可追溯性。常用的TO-92、SOIC或TSOC封裝結構緊湊，允許采用標準安裝設備將器件安裝或連接至印刷電路板。典型應用包括校準系數存儲、維護記錄、資產跟蹤、產品版本狀態和訪問代碼等。
數據表：*附件：DS2502 1K位只添加存儲器技術手冊.pdf

特性

• 1024位電可編程只讀存儲器(EPROM)，采用更為經濟的單條信號線和地線接口

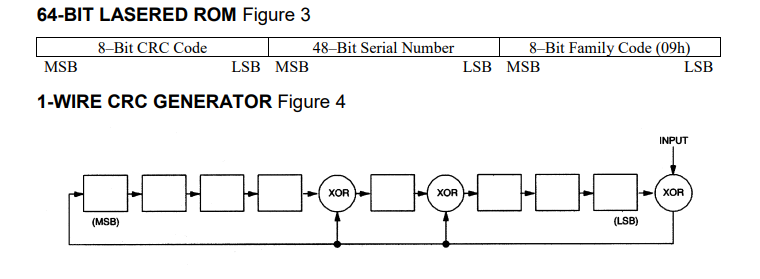

• 工廠激光刻入并經過測試的唯一64位注冊碼(8位家族碼 + 48位序列號 + 8位CRC校驗碼)，每個器件的注冊碼均不同，因而可確保絕對的可追溯性
• 內置多點控制器，保證兼容于其它MicroLAN?產品
• EPROM劃分為四個256位頁面，用于隨機存取數據包
• 為防止數據被篡改，每個存儲頁面均可進行永久性的寫保護
• 該芯片具有“只添加”存儲功能，當在EPROM內存儲其它數據時，不會破壞已有數據
• 結構設計允許軟件對舊的存儲頁進行數據修補，無需新打開可編程頁
• 將控制線、地址線、數據線、電源和編程信號線降至一條
• 直接與微處理器的一個接口引腳連接，通信速率可達16.3kbps
• 8位家族碼給出了DS2502對讀取裝置的通信要求
• 當讀取裝置首次上電時進行在線檢測應答
• 低成本TO-92或8引腳SO、SOT-23 (3引腳)、TSOC和倒裝芯片表貼封裝
• 讀取數據時能夠工作在-40°C至+85°C溫度范圍，電壓范圍為2.8V至6.0V；寫入數據時能夠工作在-40°C至+50°C溫度范圍，編程電壓范圍為11.5V至12.0V
  引腳配置

  框圖

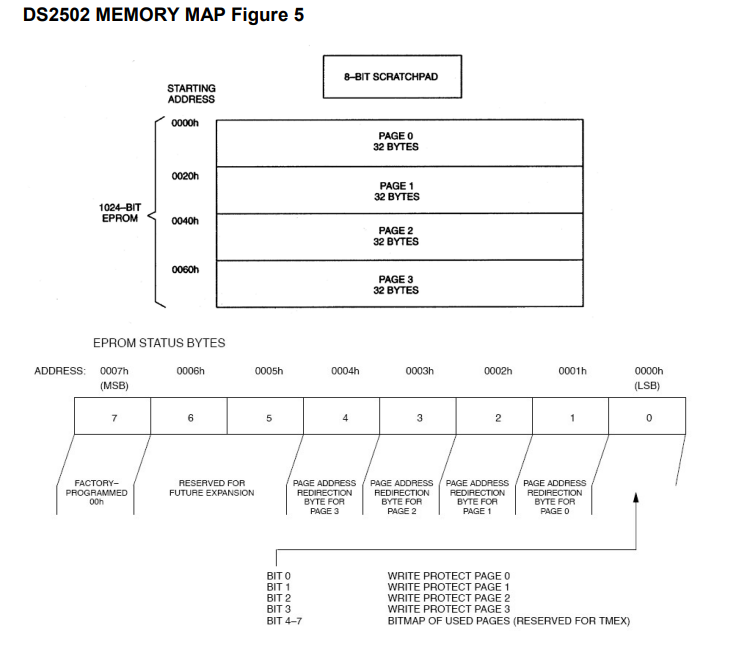

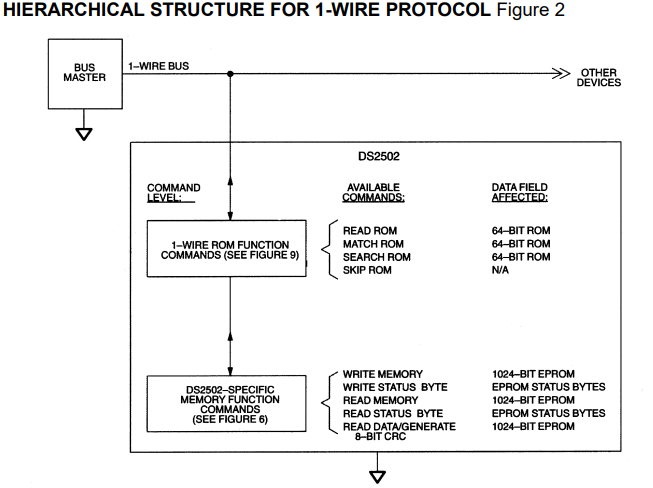

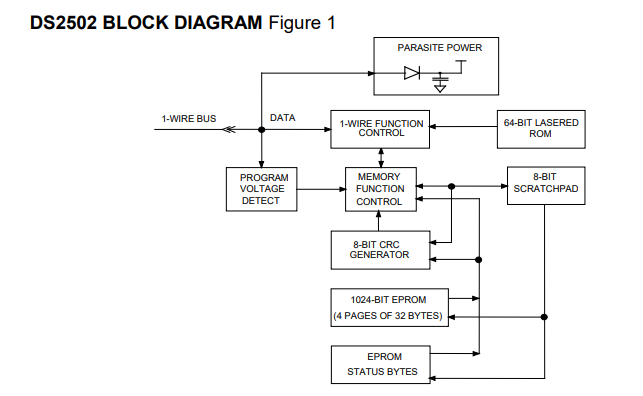

圖1中的框圖顯示了DS2502的主要控制部分和存儲器部分之間的關系。DS2502有三個主要數據部分:1) 64位激光ROM，2) 1024位EPROM，和3) EPROM狀態字節。該設備通過在信號線為高電平期間將能量存儲在內部電容器上，完全從單線通信線路獲得其用于讀取操作的功率，并且在單線通信線路為低電平期間繼續依靠該寄生“電源”工作，直到其返回高電平以補充寄生(電容器)電源。在編程過程中，單線通信發生在正常電壓水平，然后瞬間脈沖到編程電壓，使選定的EPROM位被編程。單線線路必須能夠提供12伏和10毫安的電流，以便對器件的EPROM部分進行充分編程。每當單線線路上出現編程電壓時，內置的特殊高壓檢測電路就會產生一個內部邏輯信號來指示這種情況。單線協議的層次結構如圖2所示。總線主控器必須首先提供六個ROM功能命令之一，1)讀取ROM，2)匹配ROM，3)搜索ROM，4)跳過ROM。這些命令作用于每個器件的64位激光只讀存儲器部分，如果有許多器件存在，可以篩選出一個特定的器件單線線路以及向總線主控器指示存在多少和什么類型的設備。成功執行ROM功能命令后，DS2502的EPROM部分上運行的存儲器功能變得可訪問，總線主機可以發出DS2502專用的五個存儲器功能命令中的任何一個，以讀取或編程各種數據域。這些記憶功能命令的協議如圖5所示。所有數據都以最低有效位優先的方式讀取和寫入。
