概述
DS2505為16k位只添加存儲器，可以識別和存儲與產品相關的信息。這個標簽或特殊產品的信息可以通過最少的接口訪問，例如微控制器的一個端口引腳。DS2505有一個工廠刻度的注冊碼，其中包括：48位唯一序列碼、8位CRC校驗碼和8位家族碼(0Bh)，以及16K位的用戶可編程EPROM。DS2505進行編程和讀取操作的電源全部來自于1-Wire?通信線。采用1-Wire協議，即僅通過一條信號線和一條地線，實現數據的串行傳輸。可以對整個器件進行編程，并根據需要加入寫保護。也可以采用順序編程該器件，多次編程添加新的數據，而不是覆蓋已有的數據。注意：每位只能由邏輯1編程為邏輯0，但永遠不能從邏輯0改為邏輯1。當某頁或某些頁不再有效時，他們可以被那些駐留在其他頁面地址的新數據或更新數據所取代，這種頁面地址重定向功能允許軟件修補數據，從而加強了該器件作為一個獨立數據庫的靈活性。工廠對每片DS2505刻入的48位序列號保證其唯一性，以精確跟蹤每個器件。常用的TO-92或TSOC封裝提供了一種緊湊的結構，允許采用標準安裝設備處理器件在電路板上的安裝或連接。典型應用包括存儲校準系數、維護記錄、資產跟蹤、產品修正狀態和訪問代碼等。
數據表：*附件：DS2505 16K位只添加存儲器技術手冊.pdf
特性

• 16384位電可編程只讀存儲器(EPROM)，采用更為經濟的單根信號線加地線的接口方式
• 工廠激光刻度的、唯一經過測試的64位注冊碼(8位家族碼 + 48位序列碼 + 8位CRC校驗碼)，確保準確跟蹤每個器件，因為每個器件的注冊碼不可能相同
• 內置多點控制器，保證兼容于其他1-Wire網絡產品
• EPROM劃分為64個256位頁面，用于隨機存儲數據包
• 為防止數據丟失，每個存儲頁面均可進行永久性的寫保護
• 該芯片具有“只添加”存儲功能，當在EPROM內存儲其它數據時，也不會破壞已有數據
• 結構設計上允許軟件來對一個舊存儲頁進行修補數據，而不需要新打開一個可編程也
• 將控制線、地址線、數據線、電源和可編程信號線集于一條總線
• 直接與微處理器的一個口線連接、通信速率可達16.3kbps
• 8位家族碼通知讀寫器按照DS2505要求進行通信
• 當讀寫器首次上電時進行在線檢測應答
• 低成本TO-92或6引腳TSOC表面貼裝
• 在-40°C至+85°C溫度范圍內，讀取數據電壓范圍為2.8V至6.0V；在-40°C至+50°C溫度范圍內，編程

引腳配置

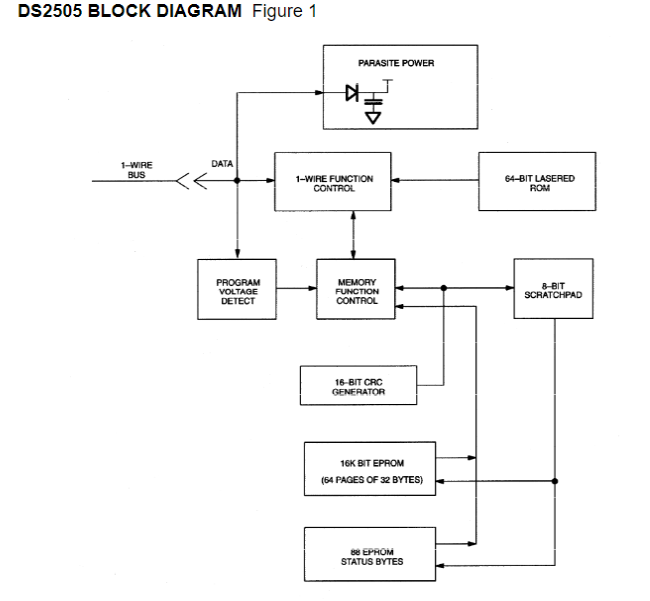

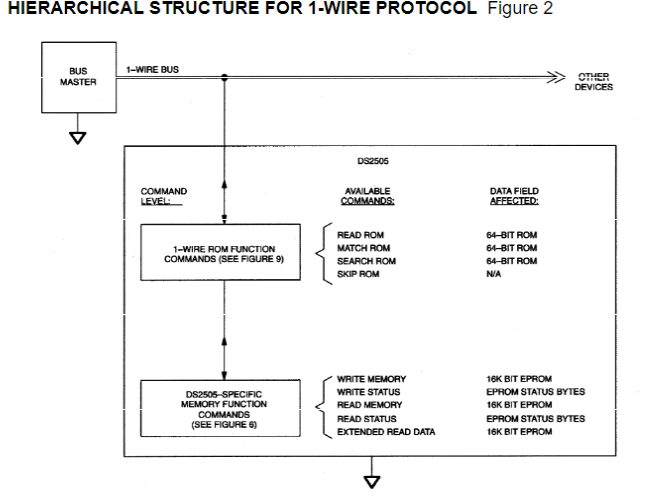

圖1中的框圖顯示了DS2505的主要控制和存儲部分之間的關系。DS2505有三個主要數據組件：1)64位激光ROM，2）16384位EPROM數據存儲器，3）704位EPROM狀態存儲器。該設備通過在信號線為高電平時將能量存儲在內部電容器上，完全從1-Wire通信線路獲取讀取操作的電源，并在1-Wire線路的低電平時繼續依靠這種“寄生”電源運行，直到它恢復高電平時補充寄生（電容器)電源。在編程過程中，1-Wire通信在正常電壓電平下發生，然后瞬時脈沖到編程電壓，以對所選EPROM位進行編程。單線線路必須能夠提供12伏和10毫安的電壓，以便對零件的EPROM部分進行充分編程。只要l-Wire線上存在編程電壓，DS2505內的特殊高壓檢測電路就會產生一個內部邏輯信號來指示這種情況。1-Wire協議的層次結構如圖2所示。總線主控必須首先提供四個ROM功能命令中的一個：1）讀取ROM，2）匹配ROM，3）搜索ROM，4）跳過ROM。這些命令在每個設備的64位激光ROM部分上運行，如果1-Wire線上存在許多設備，則可以分離特定設備，并向總線主控指示存在多少設備和哪些類型的設備。這些ROM功能命令所需的協議如圖8所示。在成功執行ROM功能命令后，在DS2505的EPROM部分上操作的存儲器功能變得可訪問，總線主控器可以發出特定于DS2505的五個存儲器功能命令中的任何一個，以讀取或編程各種數據字段。這些內存功能命令的協議如圖5所示。所有數據首先讀取和寫入最低有效位。
