引言：

在工業自動化領域，可編程邏輯控制器（PLC）一直扮演著關鍵角色。隨著“中國制造2025”與關鍵領域自主可控戰略的推進，國產PLC正加速替代進口品牌。然而依舊面臨三大痛點：

■算力瓶頸：復雜產線需實時處理多軸運動控制,傳統MCU架構性能不足；

■生態封閉：開發環境與通信協議依賴國外標準，難以對接新興工業互聯網平臺；

■可靠性焦慮：工業現場嚴苛環境下穩定性不足，制約高端場景滲透。

隨著 產業的蓬勃發展，對核心硬件的性能和穩定性提出了更高要求。眺望電子 T536 核心板的出現，為國產 PLC 產品帶來了全新的解決方案，助力企業破解“卡脖子”困局。

一、核心板簡介

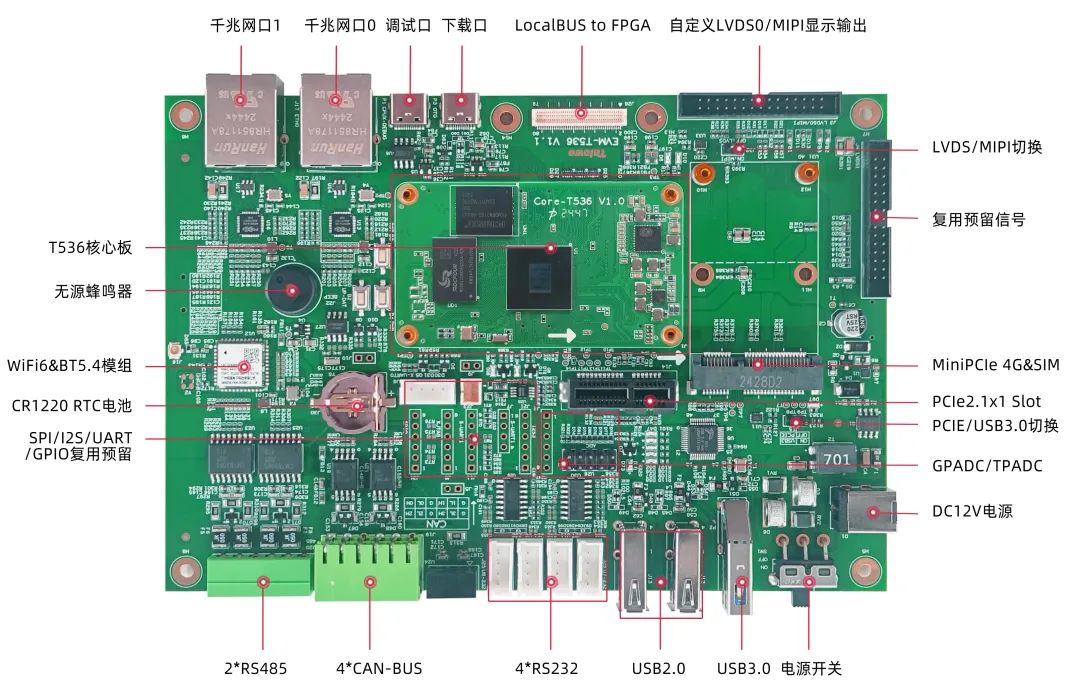

T536系列處理器是一款專為工業級應用打造的芯片， 4 核 Cortex-A55 + RISC-V 架構，主頻達到 1.6GHz ，并搭載 2TOPS NPU算力。這樣的架構設計賦予了它強大的計算能力，無論是復雜的邏輯運算，還是對大量數據的快速處理，都能輕松應對。其外設接口更是豐富多樣，雙千兆以太網、PCIe2.1/USB3.1、Localbus、4CANFD、17UART、SDIO、SPI、PWM、I2C 等接口。雙千兆以太網接口保證了數據的高速傳輸，使 PLC 能夠快速與其他設備進行數據交互；4*CANFD 接口則為工業現場的實時控制提供了保障，滿足工業控制系統對高可靠性和實時性的要求。眺望電子所推出的 Core-T536 系列核心板，凝聚了先進的技術與精巧的設計。68mm * 40mm 的緊湊尺寸，板上集成了 CPU、LPDDR4X、eMMC、PMIC 等全國產器件。采用 BTB 板對板連接器封裝，確保高速信號質量的同時，還保留了可插拔的維護性，極大地方便了后期的維護和升級。讓用戶快速集成到各類工控場景中，滿足不同工業生產的需求。

二、方案解析

2.1主控處理單元

多核異構架構：四核Cortex-A55核心（1.6GHz），運行Linux RT（PREEMPT-RT補?。?，處理Modbus TCP/OPC UA等協議棧

2.2實時通信層

• 6路UART：連接數字量輸入模塊（DI，光耦隔離）

• 6路UART：控制數字量輸出模塊（DO，繼電器驅動）

• 5路RS485：擴展模擬量模塊（AI/AO）、溫控表、變頻器（Modbus RTU）

2.3工業總線互聯

CAN-FD應用

• 2路：連接伺服驅動器（CiA402協議，同步周期≤1ms）

• 1路：對接PROFIBUS-DP從站（需協議轉換網關）

• 1路：冗余備份

2.4高速擴展接口

PCIe 2.1/LocalBus：外接FPGA實現：

• 高速脈沖輸入（1MHz計數）
• 多路PWM輸出（精度0.1%）
• 硬件級濾波（消除觸點抖動）

2.5網絡通信層

雙千兆網分工：

• Eth0：OPC UA通信（TSN支持，抖動<1μs）

• Eth1：遠程維護（VPN隧道+HTTPS加密）

三、為何選擇T536核心板？

四、眺望電子賦能計劃

眺望電子推出“T536+PLC”聯合開發計劃，從核心板到場景化交付：

4.1免費評估套件

提供包含T536核心板、接口板、HMI液晶屏及硬件設計參考；

4.2行業方案移植

• 適配國產操作系統與Linux-RT硬實時內核，兼容CODESYS、OpenPLC開發環境；
• 集成工業協議棧：Modbus RTU/TCP、PROFINET RT、EtherCAT從站、MQTT物聯網協議；
• AI工具鏈：提供TensorFlow Lite運行庫，支持設備端振動分析、異常檢測等AI功能；

4.3聯合認證服務 協助客戶通過CE、UL、CRCC等認證，加速產品上市；
4.4行業技術支持

眺望電子深知客戶在產品開發過程中可能面臨各種技術挑戰，因此為 T536 核心板提供了全方位的專業技術支持。無論是硬件設計過程中的問題，還是軟件開發階段的難題，都有專業的團隊給予及時有效的指導和幫助。從最初的方案設計，到產品的最終落地，都為客戶提供一站式的技術服務。

結語眺望電子將持續深耕工業自動化領域，推出更多高性能的產品，為工業領域的發展做出更大的貢獻。如果您對 T536 核心板在 PLC 產品中的應用感興趣，歡迎與我們聯系，愿與合作伙伴共建自主可控的智能制造新生態。

立即行動：聯系我們或者訪問眺望電子官網申請T536開發套件，搶占先機！
