龍芯2K0300是一款基于LA264處理器核的多功能SoC芯片，性能比肩ARM Cortex-A53，可廣泛適用于工業控制、通信設備、信息家電和物聯網等領域。芯片采用高集成度設計，可提供豐富的功能接口，滿足多場景應用需求，同時支持低功耗技術，能夠在低能耗條件下進行高效處理。芯片主頻1GHz，片內集成16位DDR4內存控制器，并集成USB2.0、GMAC、LCD顯示、I2S音頻、高速SPI/QSPI、ADC、eMMC、SDIO等豐富的外設接口和其它工控領域常用接口。

龍芯中科攜手正點原子發布龍芯ATK-DL2K0300B開發板；基于龍芯2K0300處理器打造，是一款性價比高、集低功耗與自主創新能力于一身的國產芯片開發平臺！

龍芯2K0300芯片結構圖

這里給大家?guī)?lái)一些參考資料：

*附件：ATK-DL2K0300B開發板資料介紹指南V1.0.pdf

*附件：02、開發板原理圖.zip

*附件：08、龍芯官方參考資料.zip

*附件：ATK-DL2K0300B虛擬機使用參考手冊V1.0.pdf

內存組合強勁

內存為1G DDR4 + 8G EMMC，滿足大部分開發容量需求。

外設接口豐富

板載1路RS232、1路RS485、2路千兆以太網口、1路CAN FD、2個USB2.0 接口、1個RGB屏幕接口、1個Wi-Fi&BT模組、1個音頻模組、1個4G模塊接口等，可滿足多種應用場景。

此外，大家都知道龍芯 2K0300 蜂鳥開發系統；我們也大家匯總一下，希望對大家上手龍芯ATK-DL2K0300B開發板有所啟發。

龍芯 2K0300 蜂鳥開發系統：

蜂鳥開發系統采用模塊化設計，具有集成化、可擴展等優勢；采用 U-Boot 作為啟動固件和 Linux 內核，適配 Buildroot、OpenWrt 和 OpenHarmony 等第三方庫和文件系統。

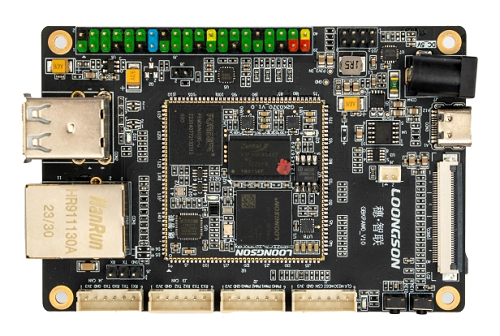

▲ 龍芯 2K0300 蜂鳥板

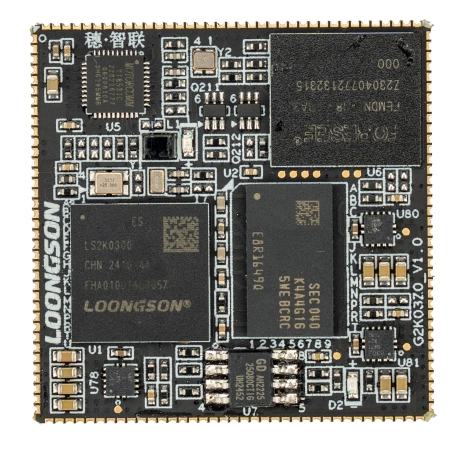

▲ 龍芯 2K0300 蜂鳥核心板

龍芯 2K0300 蜂鳥開發板采用核心板加擴展板的模式設計，核心板集成 CPU 、DDR4 、PHY 芯片、EMMC、NOR FLASH 等核心部件；在底板設計上為用戶擴展外圍接口，包括：

**· **LCD 顯示屏

**· **3 路 SPI 接口

**· **4 路 PWM 接口

**· **4 路 CAN 接口

**· **8 路 AD 模擬輸入接口

**· **4 路 I2C 接口

**· **1 路 I2S 接口

**· **4 路 UART 接口

**· **SD 卡座

**· **網口

**· **USB 接口

龍芯2K0300蜂鳥開發板快速上手案例

這里先給大家分享一個龍芯2K0300蜂鳥開發板快速上手案例；希望對大家有所啟發。

開發板簡介

龍芯2K0300蜂鳥開發板采用核心板加擴展板的模式設計，核心板上集成了CPU 、DDR4 、PHY芯片、EMMC、NOR FLASH等核心部件；在底板設計上為用戶擴展了豐富的外圍接口，比如LCD顯示屏、3路SPI接口、4路PWM接口、4路CAN接口、8路AD模擬輸入接口、4路I2C接口、1路I2S接口、4路UART接口、SD卡座、網口、USB接口等等。滿足工控互聯網行業所需的接口要求，相關的工作參數滿足低功耗設計要求，并能靈活實現系統集成設計，功能擴展等。

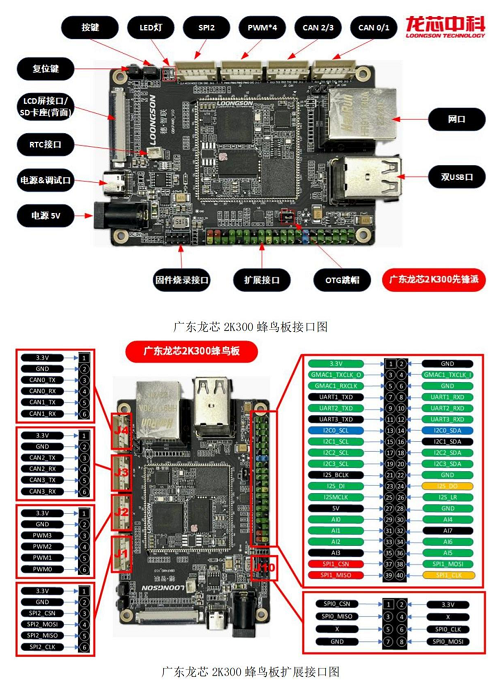

開發板到手如下所示，很精致，外設也比較全，同時LCD接口支持正點原子的屏幕，有的可以直接使用，板子接口示意圖：

板子開箱實物圖，使用電腦的USB供電不足，只使用USB供電的情況下，調試串口需要自己焊接一下，外接USB轉串口。

3.準備工作

對于這塊開發板，大家都沒有接觸過，第一步肯定是找資料，先看下資料然后在開始開發工作。剛開始在官網上沒有找到，后續再論壇中找到了。連接如下：

https://pan.baidu.com/s/1qMp1Mjhdm0OAQJRxYuY27Q?pwd=1234#list/path=%2F

密碼：1234

剛開始入手建議直接全部下載，里面有指導手冊，龍芯架構等相關文檔，同時也是直接把環境搭建好的虛擬機給出，15G左右。對于偏向于應用層的開發者可以直接下載這個，解壓之后使用VMware打開就行。

4.開發板登錄

打開終端工具，使用USB轉串口連接開發板的串口輸出，點擊啟動按鈕，打印輸出：

接上屏幕，同時也可以看到啟動logo

啟動完成后進入一下界面，移植循環到這個界面

5.Python點燈

默認開發的系統以及集成了Python3環境且已經內置了Python包，在接觸開發板的過程中可以先點燈熟悉。

查看硬件設計，連接GPIO85

編寫Python控制led代碼：

執行代碼，這里需要注意，這個IO已經被占用了，其他IO控制也是同樣的原理，只需要根據原理圖調整一下IO引腳編號即可。

6.使用小結

通過對板子的一部分功能進行測試，基本外設也支持挺全的，用來做工控設備是個不錯的選擇。總體上感受挺好，但在使用過程中使用終端編輯，vim輸入時頻繁會亂碼，不確定是不是串口的問題。
