HFA3046超高頻晶體管陣列應用筆記
概述
HFA3046、HFA3096、HFA3127 和 HFA3128 是采用瑞薩電子互補雙極 UHF-1 工藝制造的超高頻晶體管陣列。每個陣列由位于公共單片襯底上的五個介電隔離晶體管組成。NPN 晶體管的 fT 為 8GHz，而 PNP 晶體管的 fT 為 5。5GHz 的。兩種類型都表現出低噪聲 （3. 5dB），使其成為高頻放大器和混頻器應用的理想選擇。HFA3046 和 HFA3127 都是 NPN 陣列，而 HFA3128 則全是 PNP 晶體管。HFA3096 是 NPN-PNP 組合。為各個晶體管的每個端子提供訪問，以實現最大的應用靈活性。這些晶體管陣列的單片結構提供了五個晶體管的緊密電氣和熱匹配。應用說明 AN9315 說明了這些器件用作射頻放大器。
數據表：*附件：HFA3046超高頻晶體管陣列應用筆記.pdf
特性
應用
- VHF/UHF 放大器
- VHF/UHF 混頻器
- IF 轉換器
- 同步檢測器

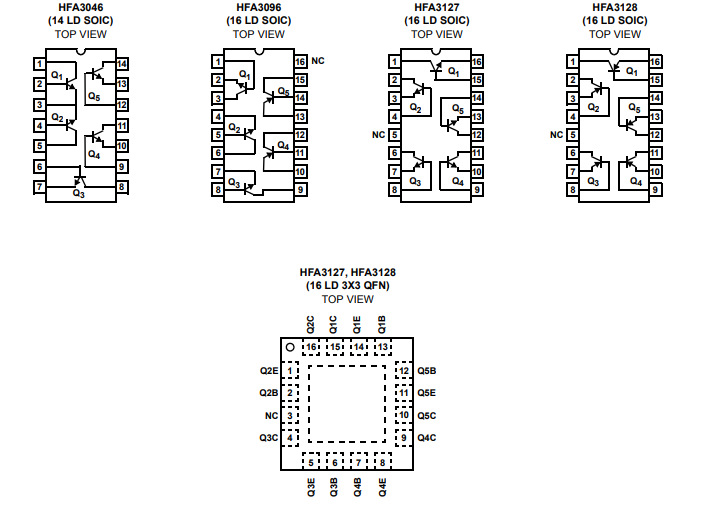

功能圖

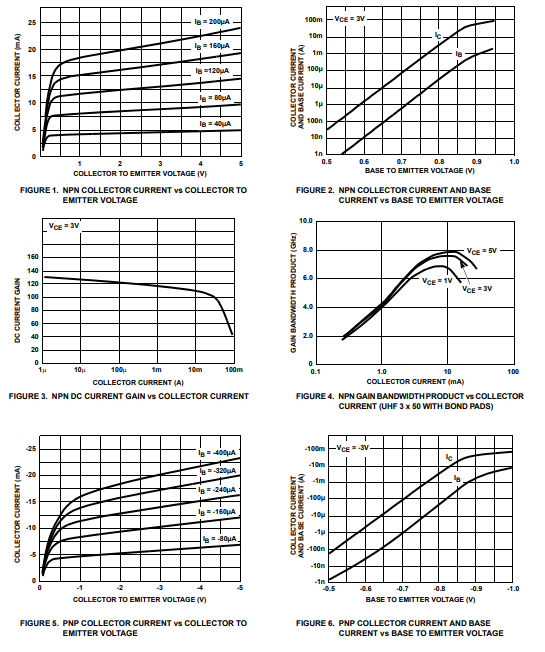

典型性能曲線
