Pico應用案例

案例背景

某大型發電廠擁有多臺不同型號的汽輪發電機，這些大型發電機長期高負荷運行，轉子繞組面臨著熱應力、電磁力等多種復雜因素的影響，容易出現匝間短路故障。一旦發生此類故障，不僅會降低發電機的發電效率，嚴重時還可能引發機組振動加劇、局部過熱等問題，威脅整個電力系統的安全穩定運行。因此，電廠急需一種高效、精準的檢測設備來及時發現并定位轉子匝間短路故障。

01檢測需求

在檢測過程中，需要能夠實時采集和觀察發電機轉子繞組的電氣信號，準確捕捉到因匝間短路而產生的微弱異常波形變化。同時，要對這些信號進行快速分析和處理，確定短路故障的具體位置和嚴重程度，為后續的維修決策提供可靠依據。此外，檢測設備還應具備操作簡便、便攜性好等特點，以適應電廠復雜的現場檢測環境。

02Pico示波器的應用方案

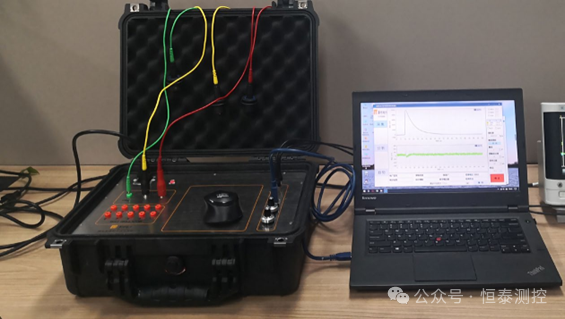

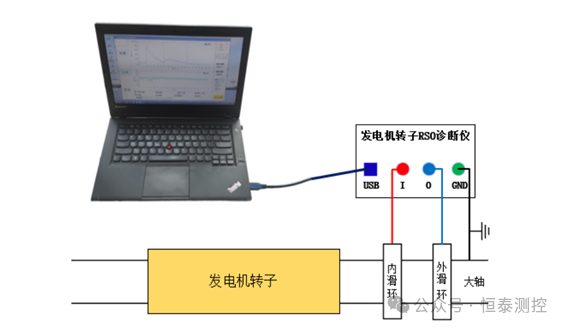

西安某公司研發的發電機轉子診斷儀創新性的將Pico示波器作為信號采集和分析的關鍵部件，Pico示波器能夠快速、精準地采集發電機轉子繞組在檢測過程中產生的各種電氣信號。同時將采集到的電氣信號通過USB3.0接口迅速傳輸至上位機軟件，實現對脈沖觸發、控制以及特征波形的顯示、分析功能。實現了對發電機轉子萌芽期匝間短路的準確、快捷、無損檢測。

例如，當檢測某臺660MW發電機轉子時，Pico示波器采集到的信號經軟件分析后，與專家庫中已知的匝間短路故障波形進行比對，精準判斷出轉子繞組I極I套線圈存在匝間短路故障，并定位出故障點在I極1套線圈 R角處。

03應用效果

01故障精準定位：通過Pico示波器與診斷儀的協同工作，可以成功檢測出多臺發電機轉子的匝間短路故障，定位精度極高。如某電廠#1 發電機和#6發電機，經檢測發現的故障位置與解體后實際故障點完全吻合，有效避免了盲目拆解和維修，大大縮 短了維修時間和成本。

02檢測效率提升：Pico示波器的高速采樣和數據傳輸能力，使得整個檢測過程更加高 效。從開始檢測到獲取準確的診斷結果，僅需短短幾分鐘，相比傳統檢測方法，效 率提升數倍，極大地減少了發電機的停機時間，提高了電廠的發電效益。

03穩定性和可靠性增強：Pico示波器具備良好的穩定性和可靠性，在復雜的電廠現場 環境中，能夠持續穩定地工作，不受電磁干擾等因素的影響，確保每次檢測結果的 準確性和可靠性，為電廠的設備維護和安全運行提供了有力保障。
