      西門子S7-200SMART與WINCC如何通信？老工控人這樣做！

      達泰電子 ? 來源：達泰電子 ? 作者：達泰電子 ? 2025-02-25 10:06 ? 次閱讀

      測試設備與參數

      西門子PLC型號：S7-200Smart × 2臺

      上位機：WinCC7.4 × 1臺

      達泰歐美系PLC無線通訊終端——DTD418MB × 3塊

      主從關系：1主2從

      通訊接口：RJ45接口

      供電：12-24VDC

      通訊協議：ModbusTCP/IP協議

      傳輸距離：100米，1KM

      本方案以WinCC和2臺西門子S7-200SMART PLC為例，在ModbusTCP/IP協議下實現無線以太網通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。


      接線方式

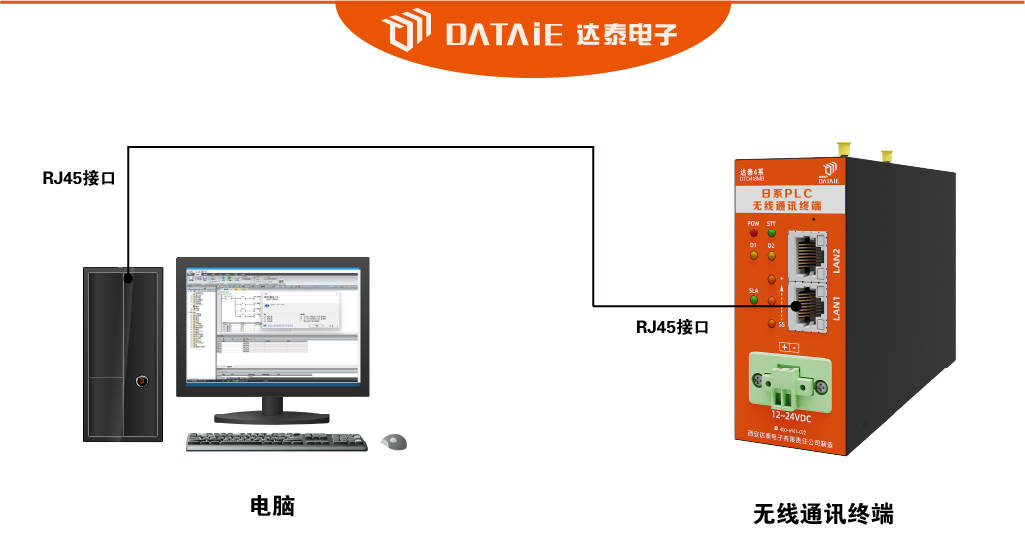

      1. 上位機與DTD418MB接線

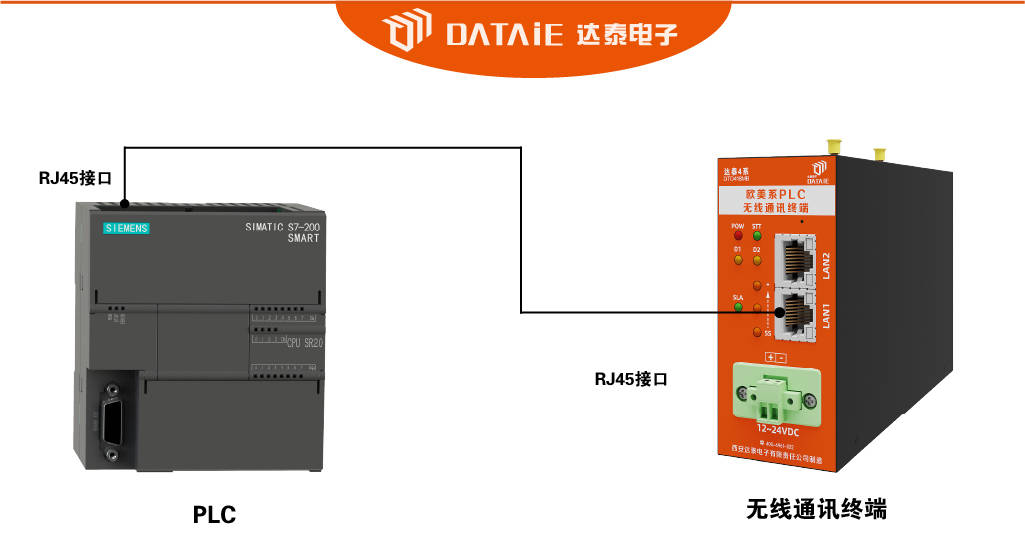

      2. PLC與DTD418MB接線


      WinCC參數設置及測試界面

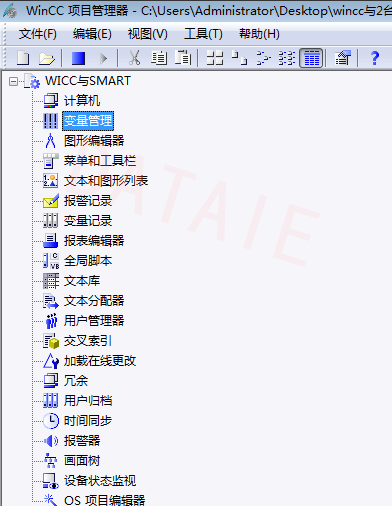

      1.打開變量管理

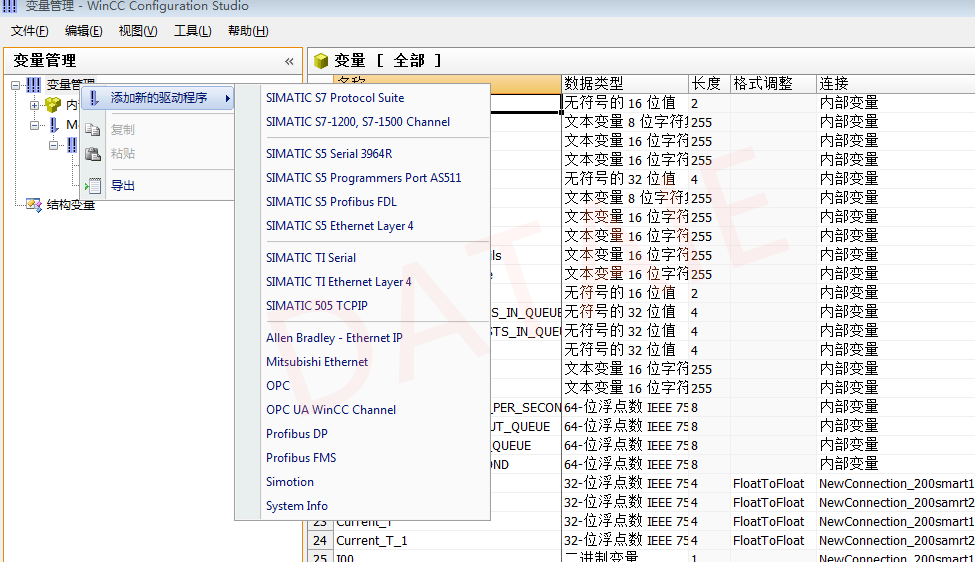

      2.添加新的驅動程序

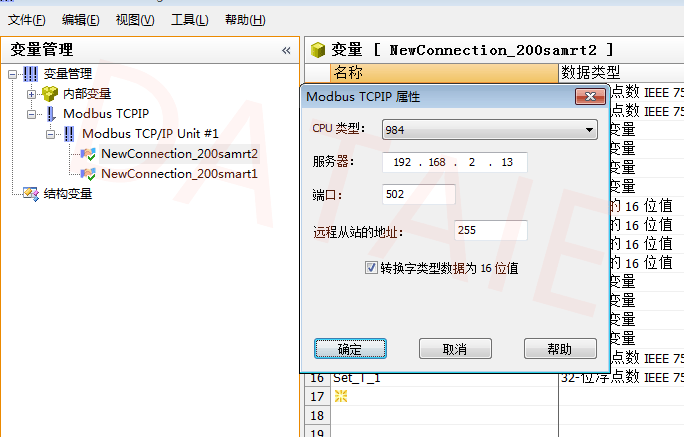

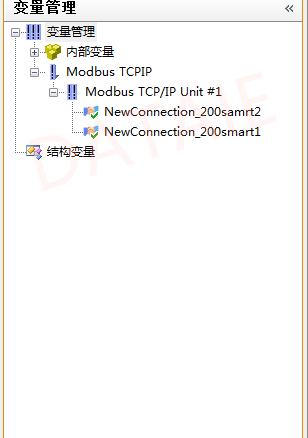

      3.添加2個不同地址的PLC


      其中的“192.168.2.13”是cpu的ip地址。如果有多臺PLC IP地址不同即可，需要在同一個局域網內。

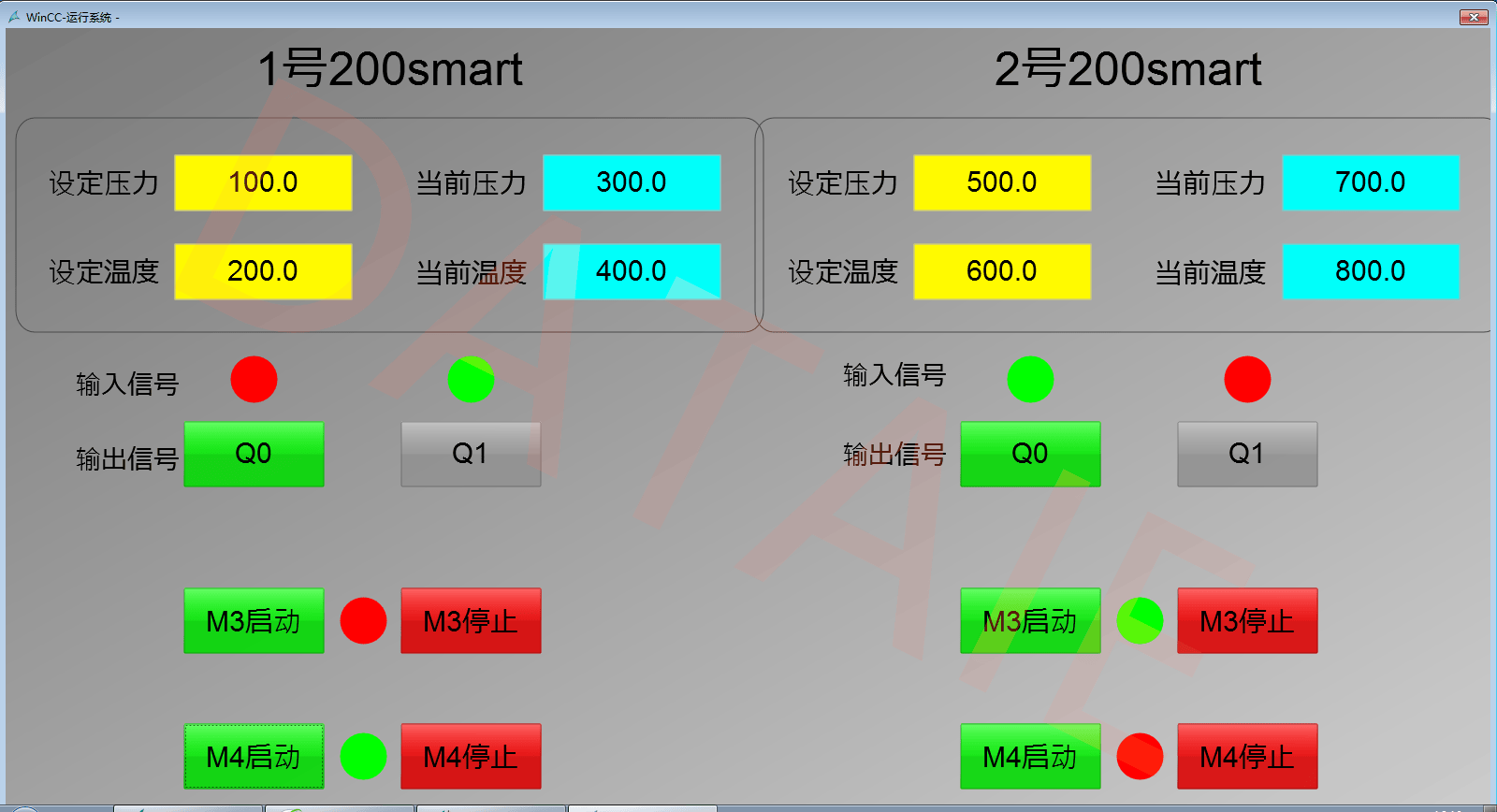

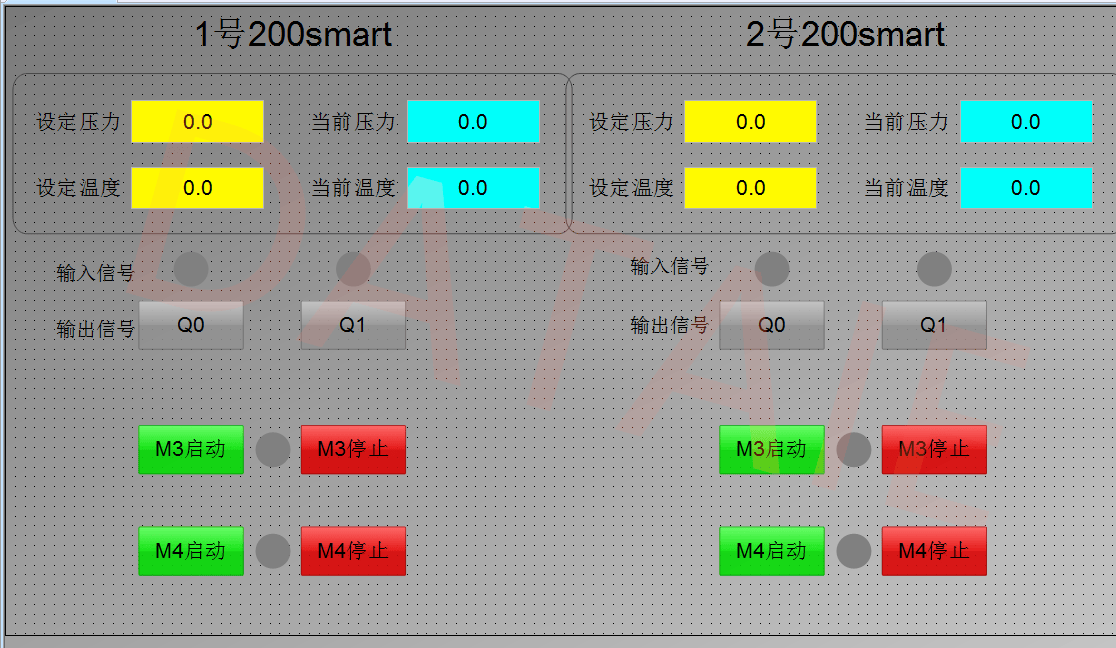

      4.畫面設計

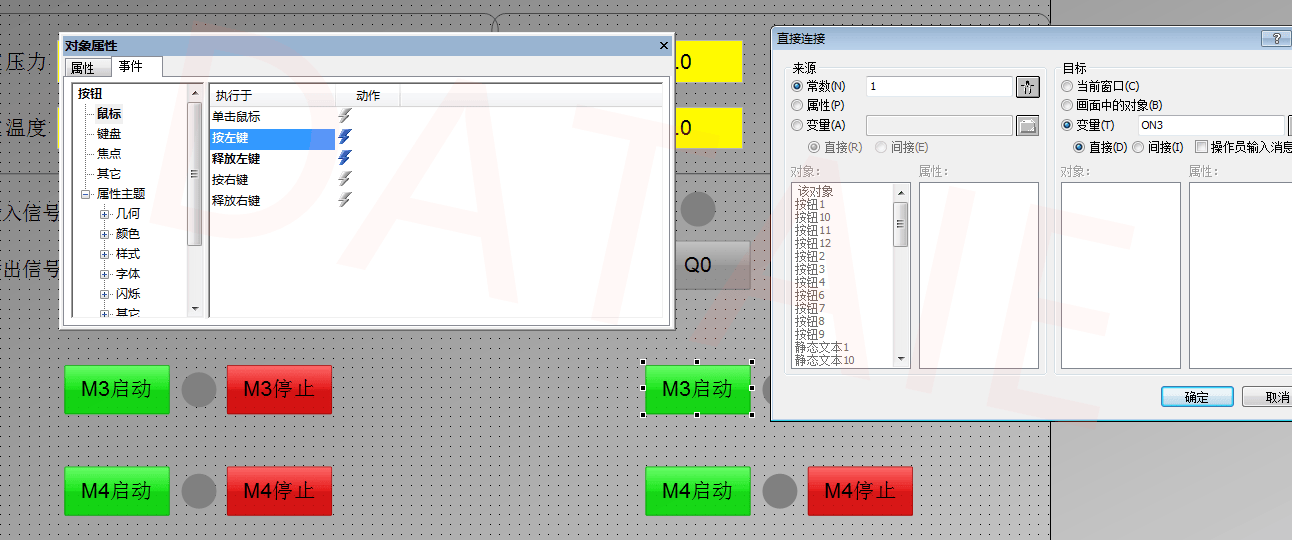

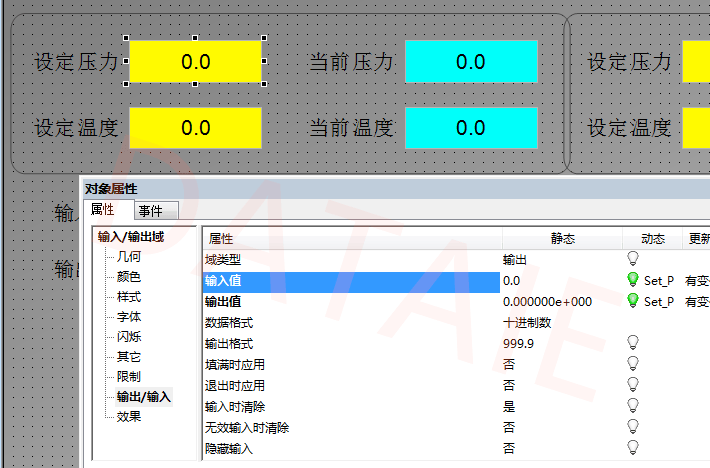

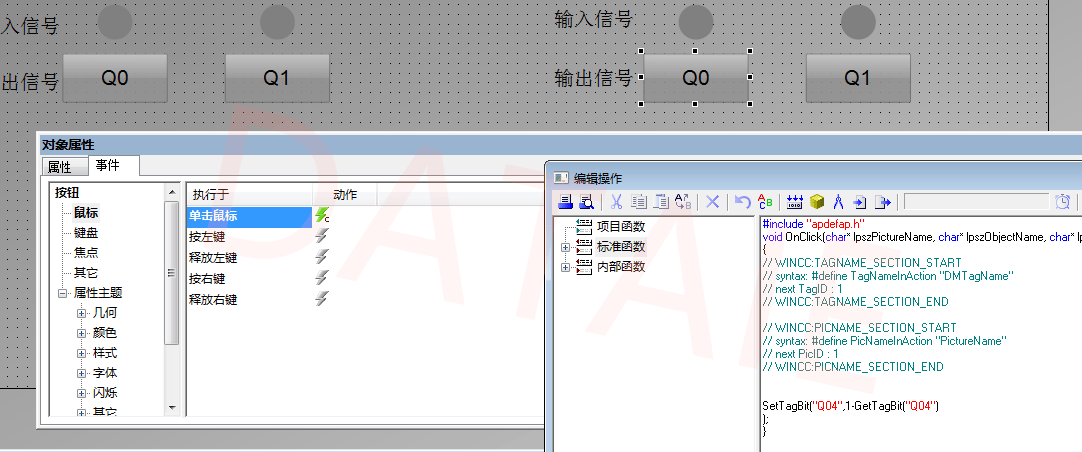

      5. 畫面控件與變量的關聯

      wKgZPGe9JYqAE-goAABdP_dO_Do859.pngwKgZO2e9JYqAXVboAAB2TVIt6CM310.pngwKgZPGe9JYqAQQV-AACjJlljPIg595.png

      PLC參數設置

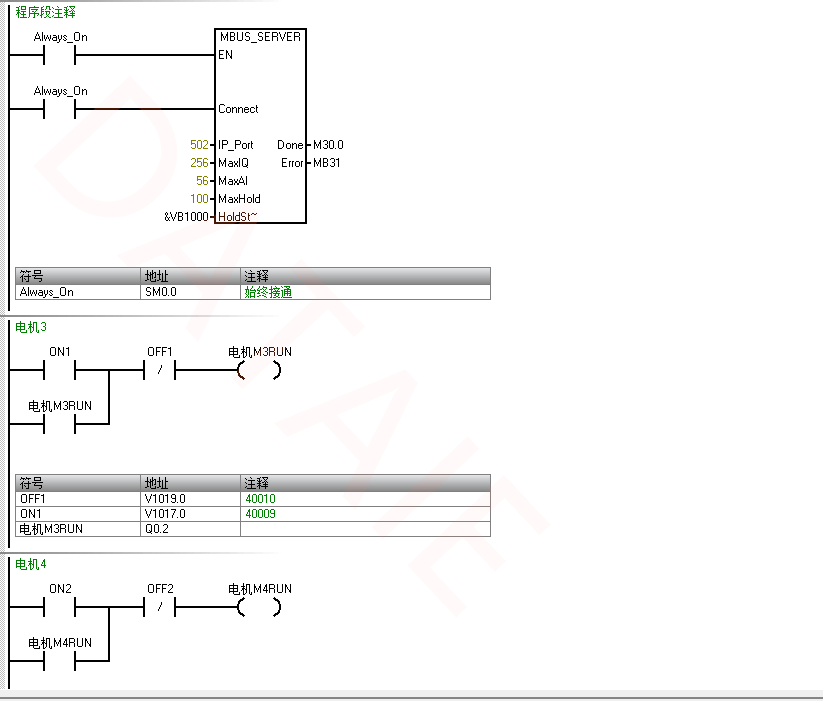

      1. 編寫一個啟停程序

      其中Q0.2和Q0.3是起保停

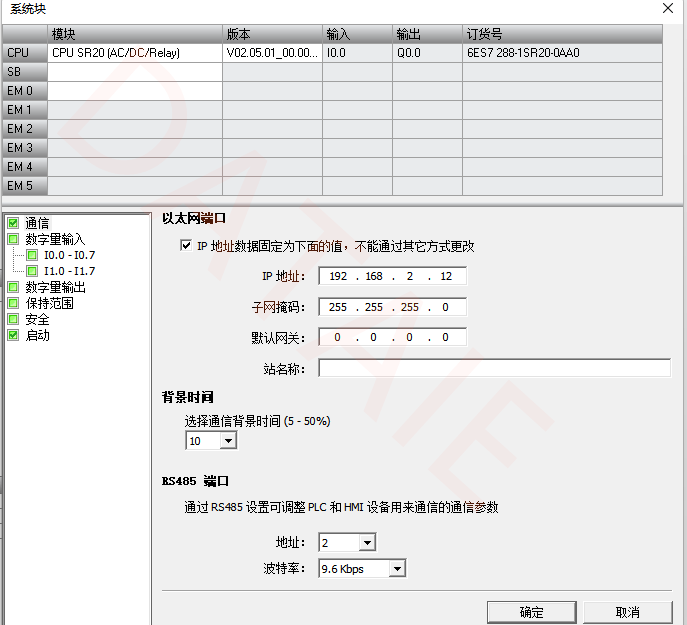

      2. PLC的IP地址設置

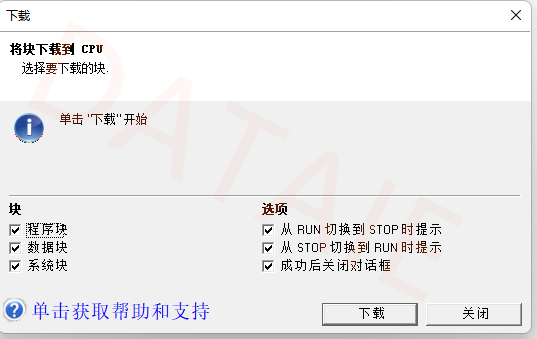

      3. 將程序下載到PLC


      測試方法

      1. 用WICC的Q0和Q1按鈕控制PLC對應的Q點，同時在WINCC上監測Q點輸出。

      2. 給PLC的I點輸入信號，看WINCC是否有監測到相應點的信號

      3. 通過給PLC相應寄存器寫入數值，看WINCC是否有對應的數值
