HA-5127系列8.5MHz、超低噪聲、精準運算放大器應用筆記
概述
HA-5127 單片運算放大器具有精密直流和寬帶高速特性的無與倫比的組合。這種獨特的設計利用 Intersil D. I. 技術和先進的處理技術，將低噪聲 （3nV/√Hz） 精密儀器性能與高速 （10V/μs） 寬帶能力相結合。該放大器具有一系列令人印象深刻的特性，包括低 VOS （10μV）、寬單位增益帶寬 （8. 5MHz）、高開環增益 （1800V/mV） 和高 CMRR （126dB）。此外，這款靈活的器件可在寬電源范圍（±5V 至 ±15V）下工作，同時僅消耗 140mW 的功率。使用 HA-5127 使設計人員能夠最大限度地減少錯誤，同時最大限度地提高速度和帶寬。該器件非常適合低電平傳感器信號放大器電路。其他可利用 HA-5127 特性的應用包括儀表放大器、脈沖放大器、音頻前置放大器和信號調節電路。該器件可通過直接替換 725、OP25、OP06、OP07、OP27 和 OP37 輕松用作設計增強功能。有關軍用級產品，請參閱 HA-5127/883 數據表。
下載：*附件：HA-5127系列8.5MHz、超低噪聲、精準運算放大器應用筆記.pdf
特性
- 轉換速率：10V/μs
- 單位增益帶寬：8.5MHz
- 低噪聲：3nV/√Hz （在 1kHz）
- 低 VOS：10μV
- 高 CMRR：126dB
- 高增益：1800V/mV
- 提供無鉛（符合 RoHS 標準）
應用 - 高速信號調節器
- 寬帶寬儀表放大器
- 低電平傳感器放大器
- 快速、低電平電壓比較器
- 最高質量的音頻前置放大器
- 脈沖/射頻放大器
絕對最大額定值
- V + 和 V - 引腳之間的電源電壓：44V
- 差分輸入電壓（注 7）：0.7V
- 輸出電流：具備完全短路保護
工作條件
溫度范圍：HA5127/27A-5：0°C 至 + 75°C
引腳圖

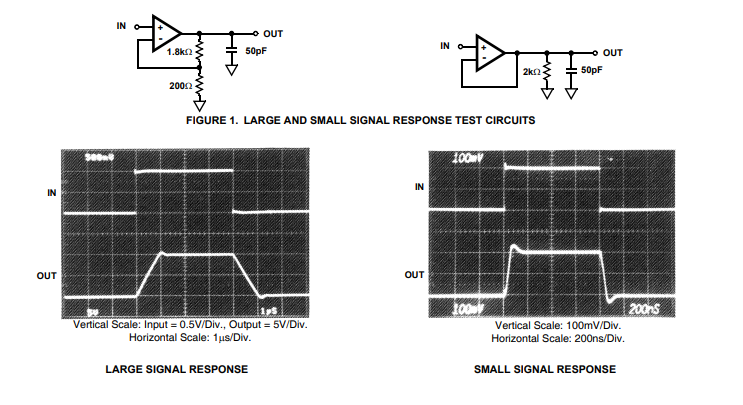

測試電路和波形
