4高功率綠光激光器

相比于常見高功率塊狀固體激光和光纖激光 1μm 附近激光波長，相同光束質量的綠光激光在理想情況下到靶功率密度是近紅外激光的 4 倍左右，且金屬材料對綠光激光的吸收率是波長為 1μm 附近的近紅外激光的數倍，在金屬結構目標上將產生更顯著的力-熱效應。目前高功率綠光激光器一般是利用了 LD 泵浦激光增益介質產生 1μm附近的近紅外激光結合非線性晶體倍頻過程獲得的。其中倍頻方式一般采用內腔倍頻、腔外單通倍頻、外腔諧振倍頻三種方式。

4.1內腔倍頻

內腔倍頻是將倍頻晶體放置在基頻光激光器的諧振腔內實現倍頻轉換，由于腔內基頻光功率密度較高，內腔倍頻往往可以獲得較高的倍頻轉換效率。

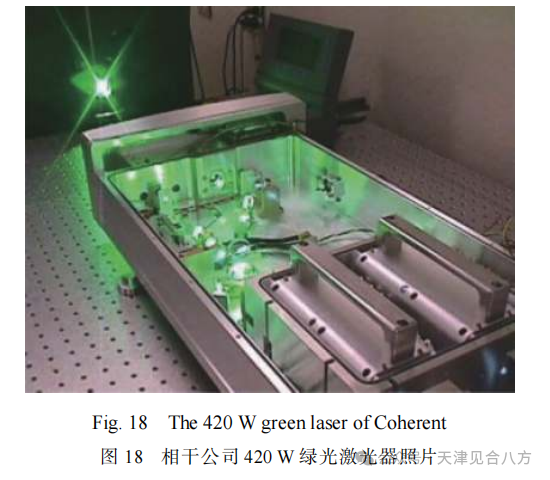

20 世紀 90 年代以來，隨著高效高功率的半導體激光技術和新型非線性倍頻晶體的迅速發展，綠光激光的功率進一步提升。1998 年，EricC.Honea 等人采用端面泵浦和雙調 Q 以及 V 型腔腔內倍頻技術，實現了 140W 的綠光輸出[60]。2004 年韓國的 JonghoonYi 等人采用 Z 型腔在 398W泵浦功率下輸出 101W 的綠光，光光效率達到 25.4%[61]。2009年，如圖 18 所示，美國相干公司采用可退偏補償?shù)碾p Nd:YAG棒狀增益模塊串接的穩腔結構和 II 類匹配的 LBO 晶體，獲得平均功率 420W、重復頻率為 10kHz 的綠光輸出，其光束質量 M2 因子為 24[62]。

Yb:YAG 薄片激光器由于優越的熱管理方式，其輸出功率遠高于 Nd:YAG 棒狀激光器，薄片激光器采用內腔倍頻可獲得更高的倍頻效率和更高功率的綠光激光輸出。

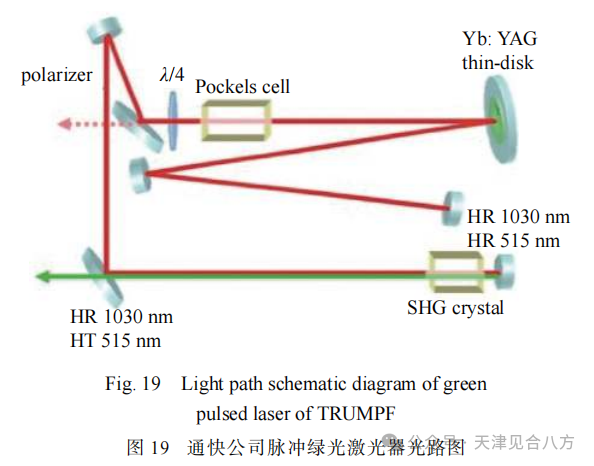

2012 年，通快公司在單個 Yb:YAG 薄片模塊穩腔中采用內腔倍頻方式獲得平均功率為 255W、光束質量 M2 因子為1.15 的連續 515nm 綠光輸出，光光效率達到 30%。為進一步提升倍頻效率和綠光功率。通快公司采用倒空腔設計將腔內峰值激光功率提升到 MW 級，在 2070W 泵浦功率條件下，獲得大于 700W 綠光輸出，光光效率接近 35%（原理如圖 19所示）[63]。

內腔倍頻綠光激光器腔內基頻光通常為多縱模振蕩，這些縱模通過倍頻晶體的和頻作用發生耦合，同時腔內還存在縱模間的交叉飽和效應。和頻和交叉飽和效應使得內腔倍頻綠光激光器輸出激光功率隨著時間發生無規則波動，該波動又被稱作“綠光噪聲”。同時，內腔倍頻激光器諧振腔多采用穩腔，模體積較小，為提升效率多采用多橫模輸出，其光束質量往往較差。

4.2外腔諧振倍頻

不同于內腔倍頻和腔外單通倍頻，外腔諧振倍頻是指在某頻激光外部獨立設計諧振倍頻腔，通過選取合適的倍頻腔的耦合和輸入鏡反射率，并利用壓電陶瓷和電學反饋控制系統精確控制其腔長，使得在倍頻腔內注入的基頻光功率密度由于諧振得到極大增強，并且能多次通過倍頻晶體增加倍頻次數，提高倍頻轉換效率。

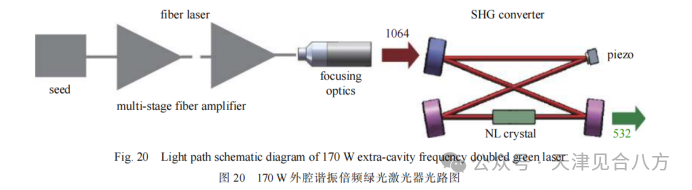

2010 年，德國漢諾威萊布尼茨大學的 TobiasMeier 等人采用 LBO 晶體，將 1064 激光進行外腔諧振倍頻,獲得了平均功率為 134W 的連續單頻激光輸出，倍頻效率高達 90%[64]。2012 年，美國 IPG 公司，采用多級放大光纖激光器獲得平均功率 230W 的單頻（約 140kHz 線寬）1064nm 激光，耦合進外腔諧振倍頻器獲得 170W 綠光輸出，倍頻效率達到 74%（如圖 20 所示）[65]。

顯然，外腔諧振倍頻極大提升了倍頻效率，但是獲得獲得高功率單頻激光難度較大；同時諧振倍頻腔對高頻振動較敏感，難以用于惡劣環境中。

4.3腔外單通倍頻

腔外單通倍頻則將倍頻晶體置于諧振腔外，基頻光單次通過倍頻晶體。腔外單通倍頻常用于高功率 MOPA 結構激光器中，該方案可有效避免“綠光噪聲”。

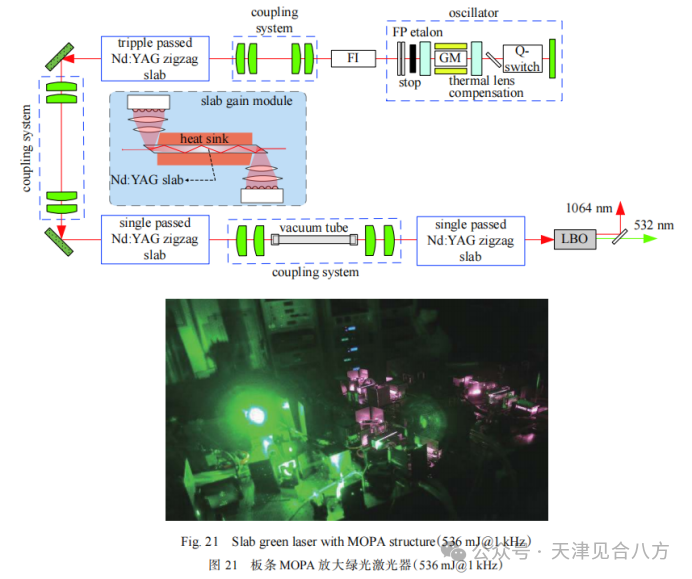

2000 年，SébastianFavre 等人首次報道了長脈沖體制下的腔外單通倍頻，獲得了脈寬 200μs，平均功率 145W，最高倍頻轉換效率 17.4% 的倍頻綠光輸出[66]。2013 年，中國工程物理研究院應用電子學研究所采用端泵浦板條增益模塊放大技術，實現了 1.3J@1kHz，10ns 的 1064nm 窄脈沖激光輸出，采用片狀晶體倍頻技術，獲得大于 536mJ，1kHz 的 532nm 激光輸出，光束質量（β）為 4.11 倍的衍射極限，結構示意和實驗系統如圖 21 所示。

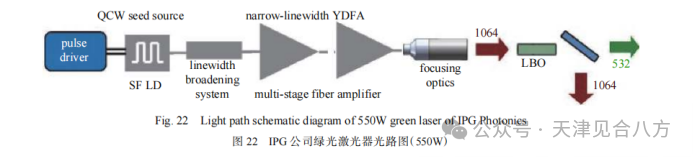

近年來，1μm 波長附近的光纖激光器功率顯著提升。由于其與生俱來的高效和高光束質量優點，使得利用 1μm波長附近的光纖激光器倍頻來產生高功率綠光成為研究熱點。2014 年，美國 IPG 公司采用高重復頻率準連續種子源和多級連續光纖放大器，平均功率為 1kW，重復頻率 150MHz，脈寬約 1.2ns 的近紅外激光輸出（脈沖占空比18%），單通通過 LBO 倍頻晶體，獲得 550W 綠光輸出，倍頻效率約為 52%，且綠光依然保持近衍射極限（如圖 22所示）[67]。

4.4小結

受限于倍頻晶體的平均功率承載能力和高效非線性變換的高峰值功率要求，單臺腔內倍頻路線僅能實現kW 級輸出，且受限于固體激光光譜，難于通過合成實現功率倍增。這一功率水平難以在較遠距離作用目標產生強熱光效應。但利用光纖激光器較寬的光譜調諧范圍，重點突破基頻光纖源高重復頻率調制和纖內中非線性效應抑制技術、高平均功率激光注入條件下弱吸收倍頻晶體相位匹配技術和可見光波段的高效密集光譜合束技術。有希望將單臺綠光激光器功率提升至數千瓦級，并通過光譜合成技術實現 100kW 級綠光激光輸出。

5超高峰值功率激光

超高峰值功率激光主要有超短脈沖（fs，ps）激光和 ns 級巨脈沖激光兩種類型。超短脈沖（fs，ps）激光不同于連續激光作用于目標上的熱效應毀傷，超高峰值功率的脈沖激光將產生等離子體噴濺、高效涂層去除、局部空間強電磁脈沖產生等效應。通過該類光源的不斷發展和效應研究的不斷深入，有望在較遠目標上獲得更高峰值功率密度，產生等離子體并引起高幅值沖擊波等強熱力效應。巨脈沖激光的一項重要用途是空間碎片清除，利用高能激光照射空間碎片，使其表面燒蝕而獲得反噴速度增量，降低原來軌道高度，最終墜入大氣層燒毀；或者利用更高能的激光使空間碎片氣化、熔融或分解。

5.1高功率大能量超短脈沖激光

高功率大能量超短脈沖激光通常采用主振蕩功率放大（MOPA）方式來實現，并且大能量的超短脈沖激光通常采用再生放大技術或啁啾脈沖放大（CPA）技術來實現。高功率大能量超短脈沖激光主要采用薄片、Inoslab 和單晶光纖等增益介質構型。

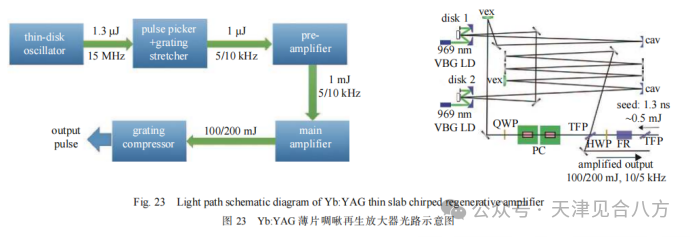

2017 年，德國 Nubbemeyer 等人報道了一種基于 Yb:YAG 薄片技術、再生放大技術和啁啾脈沖放大的激光器[68]。基于 Kerr-lens 鎖模的薄片振蕩器作為種子源，輸出單脈沖能量 1.3μJ，脈沖寬度約 350fs。光柵展寬器將種子光脈沖寬度拓展到 1.5ns，通過脈沖抽取種子光重復頻率降為 5/10kHz。預放再生放大器將種子光能量從 1μJ 提高到 1～2mJ。主放再生放大器由兩個口徑為 14mm 厚度約 0.2mm 的 Yb:YAG 薄片模塊組成，環形諧振腔腔長為 15m，如圖 23 所示。放大輸出之后經過壓縮，獲得重復頻率 5kHz 平均功率 1.03kW 的激光輸出，脈沖寬度為 1.08ps，峰值功率 182GW，光束質量 M2 為 1.1。

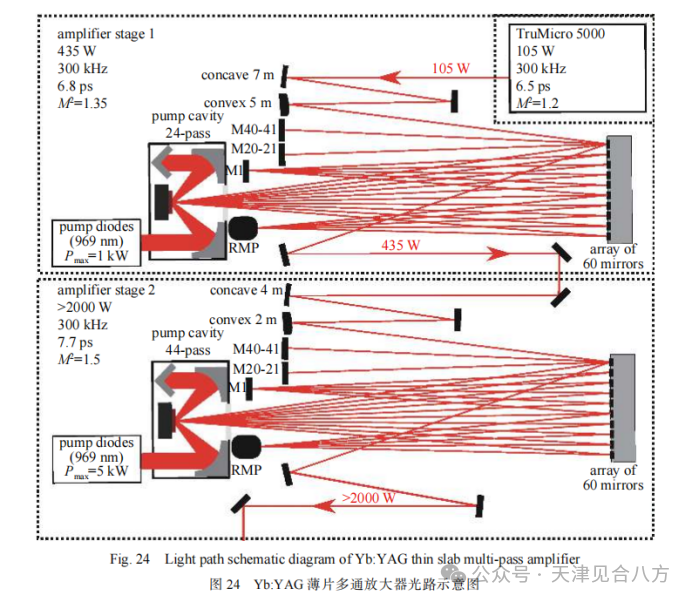

2020 年，德國斯圖加特大學的 Roecker 等人報道了平均功率 2kW 的 Yb:YAG 薄片超快激光器[69]。波長 1030nm，最大平均功率 2050W，重復頻率 300kHz，單脈沖能量 6.8mJ，脈沖寬度 7.7ps，峰值功率 887MW，光束質量 M2約1.5。激光器采用 MOPA 結構，種子源加兩級放大，光路如圖 24 所示。種子源為通快激光的 TruMicro5000 薄片激光器，輸出功率 105W，重復頻率 100kHz，脈寬 7.5ps。兩級放大器都是基于 Yb:YAG 薄片的 24 通泵浦放大器，實現種子光 2×30 通提取放大。

EdgeWave 公司一直在 Innoslab 激光技術方面保持領先，已經有成熟的超短脈沖激光產品[70]。最新的產品中，1μm 波段的 ps 激光最高輸出功率為 600W，最大脈沖重復頻率 100MHz，最大脈沖能量 2mJ，脈寬 12ps，光束質量M2為 1.1。1μm 波段的 fs 激光最高輸出功率為 600W，最大脈沖重復頻率 50MHz，最大脈沖能量 3mJ，脈寬 400fs，光束質量 M2為 1.1。

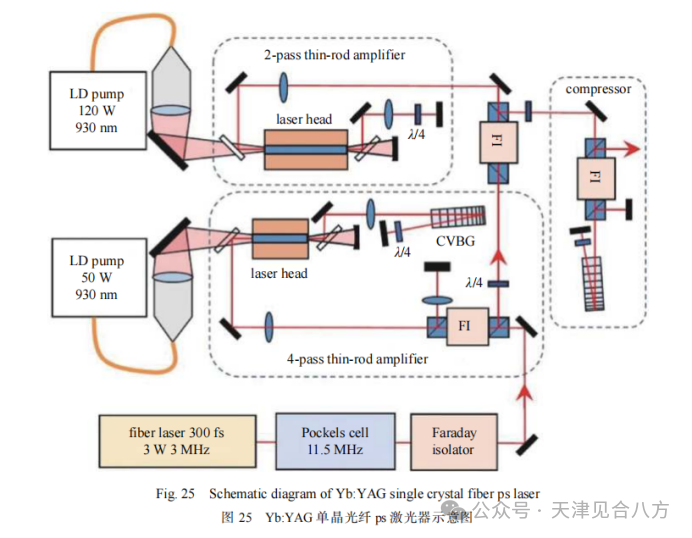

2018 年，Kuznetsov 等人報道了基于 Yb:YAG 單晶光纖的大能量皮秒激光器[71]。采用 MOPA 結構，光纖激光器作為種子源，預放為 4 通放大的 Yb:YAG 單晶光纖，主放為 4 通放大的 Yb:YAG 單晶光纖，光路示圖 25 所示。輸出平均功率 28W，在 11.5kHz 下對應的單脈沖能量 2.4mJ，壓縮后脈沖寬度為 2.8ps，峰值功率 870MW。

2020 年，李峰等人報道了基于 Yb:YAG 單晶光纖和體布拉格光柵的緊湊型大能量飛秒激光器[72]。采用 MOPA結構，光纖激光器作為種子源，兩個單通放大的 Yb:YAG 單晶光纖串聯為放大器，在 200kHz 下實現了平均功率52.2W，這是目前單通結構的放大系統中最高的功率水平。在 100kHz 下，單晶光纖將注入的 5W 平均功率提高到 28.4W，單脈沖能量 284μJ，脈沖寬度 858fs，峰值功率 331MW。

5.2ns 級巨脈沖激光

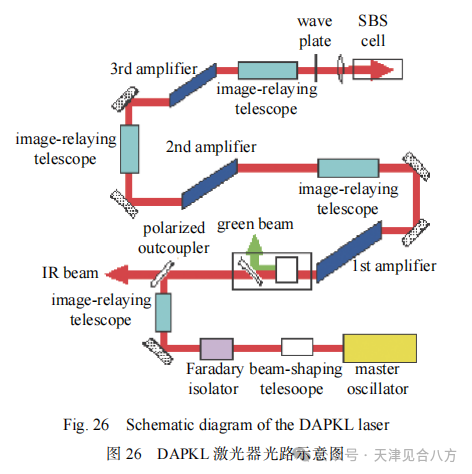

巨脈沖光源應具備高達 GW 級的峰值功率和百 J 級的單脈沖能量的輸出能力，為實現足夠儲能、多級提取放大和材料損傷抑制，往往結構復雜，器件尺寸較大，長期主要用于科學實驗裝置等。近年來，隨著人類對外太空日益頻繁的航天活動，空間碎片數量劇增，太空環境正在日益惡化，隨著空間碎片的主動探測與清除技術研究，利用天基的高峰值功率高能激光清理空間碎片技術相比增阻移除、抓捕移除等方法，被廣泛認為更具潛力，但為實現這一應用需求，巨脈沖激光在實現數十 J 以上短脈沖激光輸出的同時還需解決系統規模、環境適應性等問題。2001 年，諾斯羅普?格魯曼公司基于側面泵浦的板條激光器 DAPKL[73]，如圖 26 所示，其采用三級放大的 MOPA 結合 SBS 的方式，放大級增益介質尺寸 4.5cm×1.5cm×18cm，輸出光斑尺寸 3cm×1.4cm。激光器輸出能量 10J，脈寬7ns，重復頻率 100Hz，平均功率 1kW，光束質量 2 倍衍射極限。

2008 年，基于 HALNA（HighAverage-powerLaserforNuclearFusionApplication）單路激光器設計理念，RyoYasuhara等人利用 Nd:glass 板條作為主放大器，實現了平均功率 213W、重復頻率 10Hz、脈沖寬度 8.9ns 的激光輸出，輸出激光峰值功率約為 2.4GW[74]。該激光系統主放大器采用的是大面泵浦、液體直接冷卻的zigzag 結構 Nd:glass 板條。光束質量控制方面，板條上下邊緣采用包邊再加電加熱器的方式使溫度和增益區匹配，使得增益模塊獲得較平坦的 OPD；另外利用SBS 相位共軛的方式進一步凈化光束，提升光束質量，最終光束質量控制在略大于 2 倍的衍射極限。 2017 年，中國科學院光電研究院采用 3 級棒和 3 級板條（尺寸 135mm×35mm×7mm）MOPA 結構，實現了 6.6ns，5.05J@200Hz，1.9 倍衍射極限（AO 后）的激光輸出[75]。

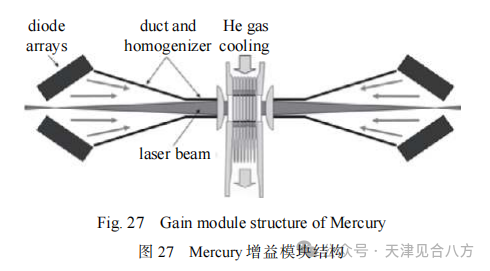

2007 年，美國 LLNL 等研制的 Mercury 激光系統（如圖 27所示）已經實現 61J 輸出，重復頻率 10Hz，脈沖寬度（FWHM）約為 14ns[76]。激光器系統主要由光纖振蕩器、三個大模場光纖放大器和兩級主放大器組成。主放大器增益介質為片狀 Yb:S-FAP，泵浦方向與激光方向重合，增益介質采用亞音速低溫 He 氣冷卻的方式，He 氣流動的方向與泵浦光、激光傳播方向垂直。系統采用主動光學（41 促動器變形鏡及探測系統）對放大激光進行校正，光束質量由大于 7 倍的衍射極限提升到小于 4.5 倍的衍射極限。

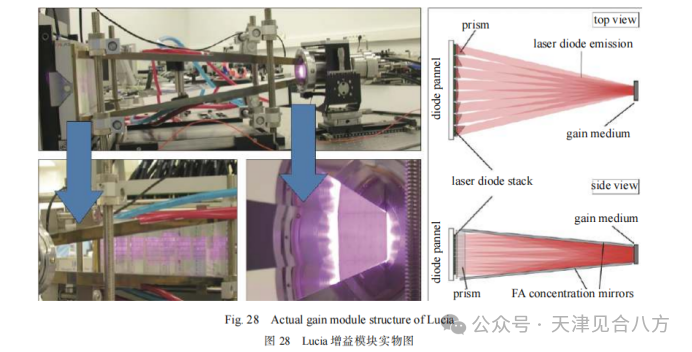

2013 年，ThierryGoncalves-Novo 等人報道了 14J（～8ns），2Hz 脈沖激光系統 Lucia（如圖 28 所示）。Lucia 的放大器增益介質采用的是激活鏡結構的 Yb:YAG[77]。Lucia 的增益模塊的泵浦光和接觸冷分布在兩側，避免了反射面、冷卻面和增益介質泵浦入射面的重合。Lucia 的增益模塊的泵浦耦合系統相對比較復雜，在慢軸方向上通過棱鏡將光匯聚到增益介質上，在快軸方向上用一對反射鏡將泵浦光約束在增益介質范圍內。后續工作中，Lucia 團隊計劃在激光系統后再級聯低溫冷卻的增益模塊實現更大能量和更高效率激光輸出。

2017 年，英國的 DiPOLE 團隊采用光纖種子源、光纖前級放大器、棒狀再生放大器、常溫片狀 Yb:YAG 放大器、低溫氦氣冷卻 Yb：YAG 薄片，5 級放大實現 105J@10Hz，10ns 激光輸出，光束質量～2 倍衍射極限[78]。

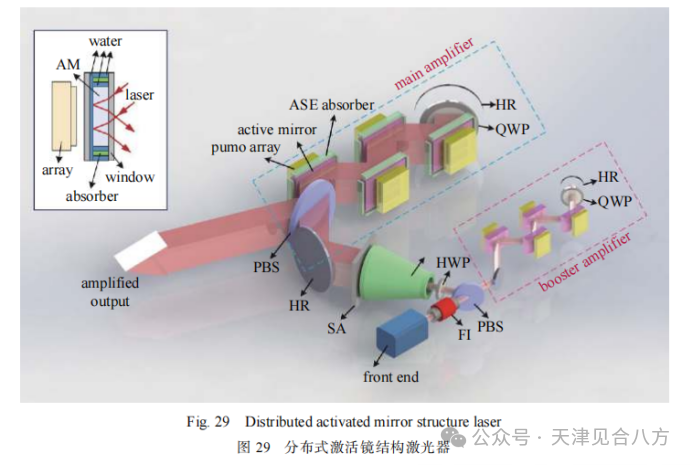

2017 年，清華大學利用 Nd:YAG 分布式激活鏡結構（如圖 29 所示）實現 10Hz，10ns，12.2J 脈沖能量輸出。放大器增益介質側邊采用包邊結構，抑制 ASE 和自激振蕩，放大光光效率約為 20.6%。這個系統的目標能量為≥50J[79]。

板條構型的巨脈沖激光器具有光束質量好、體積小等特點，可以實現 5～20J 的能量輸出，光束質量較高，但由于較小的板條端面通光口徑，隨著輸出能量的上升和脈寬的縮短，激光的峰值功率會達到 1GW/cm2，從而對晶體和膜層造成損傷，進一步能量提升受限。片狀構型分為激活鏡型和堆疊型，激活鏡型每片介質具有獨立的冷卻和泵浦結構，往往系統規模龐大；堆疊型采用陣列式布局，容易獲得緊湊型分布，但長程傳輸吸收的均勻泵浦耦合較為困難。

6結論

近十年來，二極管泵浦高能固體激光、高功率光纖激光等高能激光光源技術發展迅速。國內外多條板條激光技術路線和浸入式直接冷卻激光技術路線均實現了大于 100kW 的單孔徑激光輸出，數十 kW 級平面波導激光體現出較強的緊湊、輕量化優勢，高功率寬譜單纖激光突破 20kW，高功率窄線寬單纖激光突破 3kW，多纖共孔徑功率合成突破 100kW。二極管泵浦高能激光技術的不斷突破，極大促進了其在先進材料高效精密加工、科學研究、安保、國防等領域的應用。但面向在遠距離目標上產生激光強熱-力效應的應用需求，傳統塊狀固體激光器，特別是高功率 MOPA 固體激光器還存在著效率偏低、分立元件數量過多、系統復雜、環境適應性提升困難等不足；大孔徑諧振腔技術的直接液冷薄片激光、堿金屬激光雖然光學系統結構簡單，緊湊型和功率定標放大能力優勢明顯，但其還存在著強多物理場耦合問題，技術困難和工程困難很大等問題；光纖激光雖然單纖輸出功率物理層面受限，但其具有高效率、高可靠性等顯著優勢，可以通過多種復雜的合成技術，實現單孔徑高功率高光束質量激光輸出。因此，目前階段，合成的光纖激光、單諧振腔的浸入式激光因其在緊湊型、實用化等方面的優勢，成為國內外高能激光技術研究和應用開發的重點方向。與此同時，可見光波段高能激光具有更優異的目標耦合特性，高峰值功率脈沖激光、巨脈沖激光具有與高平均功率激光不同的目標毀傷效應，近年來也得到了迅速的發展。
