在現代科學技術的前沿領域，對微觀世界的研究愈發深入，壓電納米探針臺作為一種關鍵的精密儀器，正發揮著至關重要的作用。壓電納米探針臺是一種基于壓電效應的高精度納米操作設備，能夠?qū)崿F(xiàn)納米級的位移控制和測量。其核心原理是利用壓電陶瓷的逆壓電效應，通過施加電壓產生微小的機械位移，從而實現對樣品的精確操控。憑借其高分辨率、快速響應、多自由度運動、可真空使用等特點，在多個重要領域?qū)崿F(xiàn)了突破性的應用，已成為納米科技研究和應用中不可或缺的工具，為探索納米世界的奧秘提供了強有力的支持。

芯明天壓電納米探針臺

芯明天壓電納米探針臺主要由壓電陶瓷驅動的壓電納米定位臺、壓電馬達和探針組成，其運動自由度、運動行程、運動精度、探針模組數量等可按需選擇。

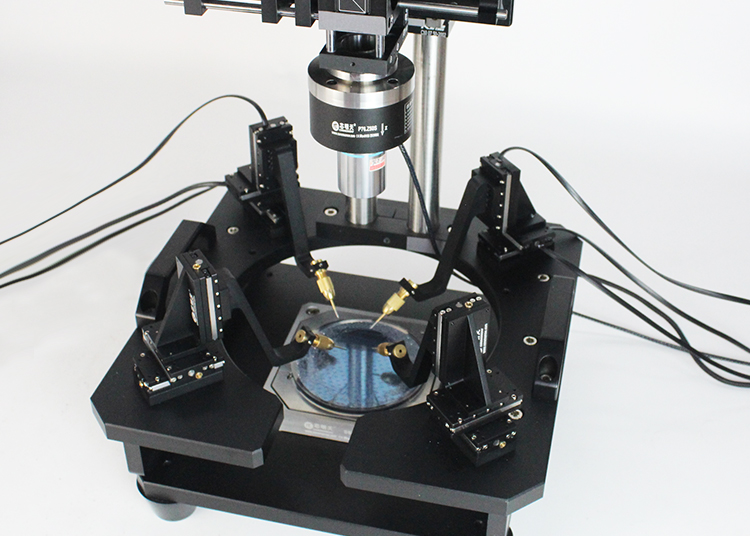

下圖中是芯明天為納米探針臺設計的一款壓電納米探針演示系統，該系統中具有4個探針，每個探針都可以進行XYZ三個方向30mm移動，并且每個運動軸都提供納米級的運動精度。在中心晶圓的下方，是芯明天壓電偏擺臺，可進行θx、θy方向的納弧度級角度調整，可對晶圓的姿態進行調整。在晶圓的正上方，是芯明天的壓電物鏡定位器，可實現鏡頭的調焦運動，調焦范圍可達200μm以上。通過以上三者間的配合，可達到該壓電納米探針臺的多自由度協同，并可實現晶圓的動態實時調焦與調姿。

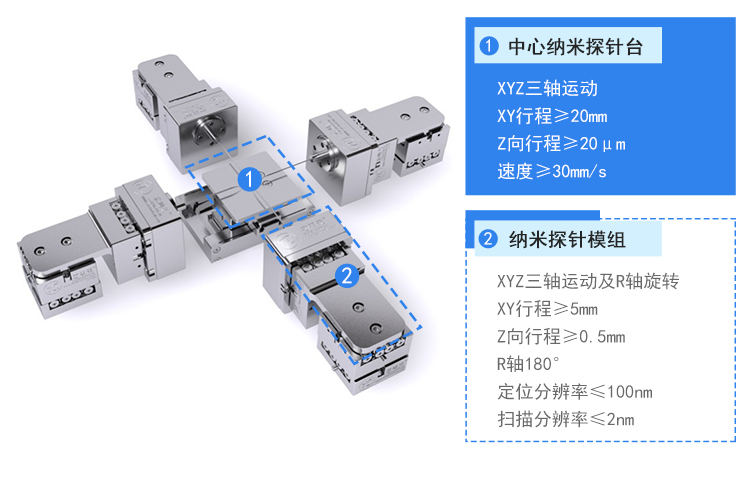

下圖是一款芯明天壓電納米探針臺，由中心壓電納米探針臺搭配4個壓電納米探針臺模組組成，每個探針擁有7個運動自由度，工作溫度范圍-45℃到100℃，使用真空度可達到10^-4Pa。

壓電納米探針臺應用領域

一、半導體領域

壓電納米探針臺是實現高精度檢測與加工的核心設備。隨著芯片制程工藝不斷向更小尺寸邁進，對微觀結構的測量與操控精度要求極高。壓電納米探針臺能夠精確控制探針的位置，可在納米尺度上對半導體器件進行電學性能測試、微納加工和檢測等。

二、材料科學研究領域

材料科學研究致力于探索材料的微觀結構、性能、制備和應用。在微觀結構探索方面，壓電納米探針臺在這一領域?yàn)檠芯咳藛T提供了強大的分析手段。通過顯微鏡與壓電納米探針臺的結合，科研人員能夠在納米尺度下對材料的表面形貌、結構和性質、力學性能等進行精確觀察與測量。

三、生物醫學領域

在生物醫學領域，壓電納米探針臺為生物分子檢測、細胞研究等提供了高精度的操作平臺。利用探針的高靈敏度，在生物分子檢測方面，可對DNA、蛋白質等生物分子進行檢測。在細胞研究方面可通過探針對細胞進行力學和電學特性的測量等。

四、量子器件研究領域

壓電納米探針臺能夠提供高精度的位移控制，能在微納尺度操作和測量，且適用于低溫環境中使用，能夠滿足量子點、量子比特、超導量子器件等研究的需要，在量子器件研究中具有廣泛的應用前景。

芯明天壓電納米探針臺憑借其在納米尺度上的高精度定位、操控能力，展現出更為廣闊的應用前景。同時，我們會繼續深耕技術領域，將壓電納米探針臺的性能逐步提升，為微觀世界的探索帶來更多的突破和創新。
