8位3態移位寄存器是一種集成了8位移位功能的電子元件，它能夠?qū)⒋休斎氲臄?shù)據轉換成并行輸出。

譬如今天介紹的納祥科技74HC595D。

㈠ 74HC595D芯片概述

74HC595D是一顆高速CMOS 8位3態移位寄存器 / 輸出鎖存器芯片，采用CMOS硅柵工藝。該器件包含一個8位串行輸入與并行輸出移位寄存器并提供一個8位D型存儲寄存器，該存儲寄存器具有8位3三態輸出。分別提供獨立的時鐘信號給移位寄存器和存儲寄存器，移位寄存器具有直接清零功能和串行輸入輸出功能以及級聯應用。(采用標準引腳。)

移位寄存器和存儲寄存器均為使用正邊緣時鐘觸發，如果這兩個時鐘連接在一起， 移位寄存器始終在存儲寄存器的前一個時鐘脈沖。所有輸入端口均設有防靜電及瞬間過壓保護電路。

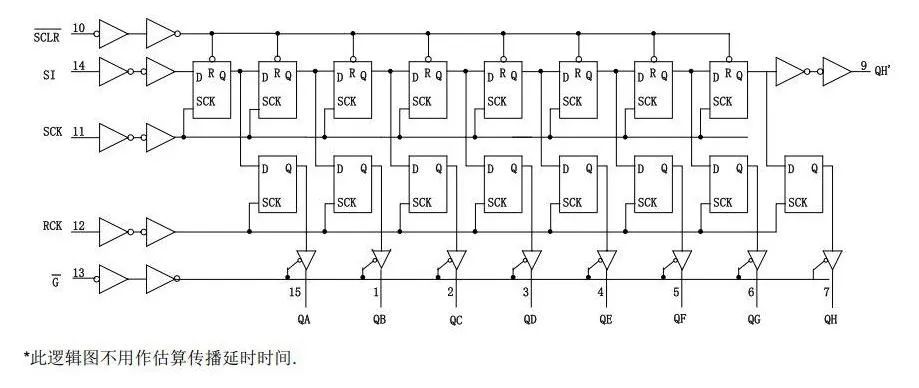

▲74HC595D邏輯電路圖

㈡ 74HC595D主要特性

74HC595D主要特性展現如下——

● 高速率傳輸，在VDD等于6V時最大數據傳輸速率可達59M

● 低功耗， 環境溫度25℃時， ICC最大電流僅為4uA

● 高抗擾度 VNIH =VNIL = 28% VCC (最小)

● 對稱輸出阻抗 |IOH| = IOL = 6mA (最小) 指AQ~QH端口；|IOH| = IOL = 4mA （最小）指QH’端口

● 傳播延遲平衡：tPLH tPHL

● 寬范圍工作電壓， 從 2V ~ 6V

● 腳位及功能與74系列之595完全兼容

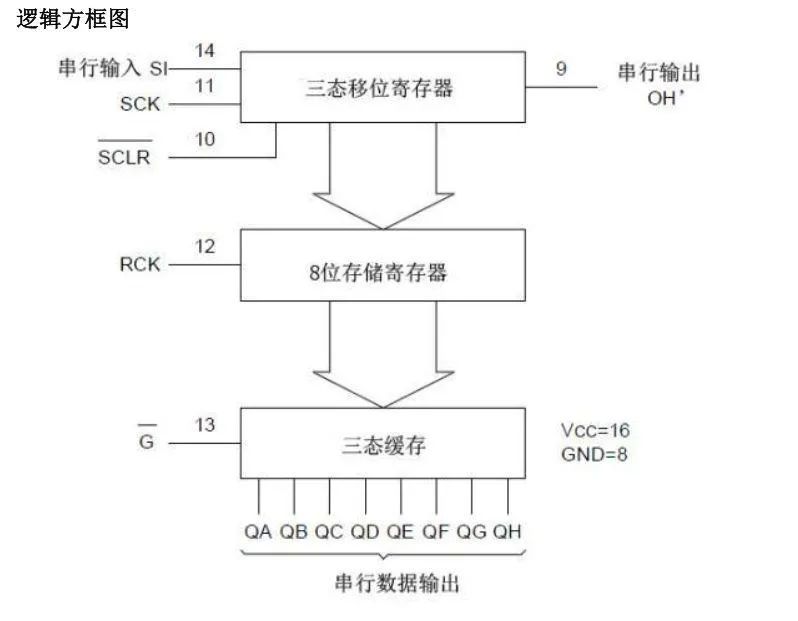

▲74HC595D邏輯方框圖

㈢ 74HC595D芯片亮點

74HC595D是一款高性能的8位串行移位寄存器，具備多種亮點特性，如外圍零件少、低功耗等。

● 外圍零件少

74HC595D其外圍零件較少，這主要得益于其高度集成的設計和靈活的應用方式。如芯片內部集成了移位寄存器和存儲寄存器，這使得它在進行數據傳輸和存儲時，無需外部添加額外的寄存器。

● 低功耗設計

74HC595D同時也是一款低功耗的移位寄存器芯片，當環境溫度25℃時，ICC最大電流僅為4uA，不僅減少了能源消耗，也簡化了散熱設計。

▲74HC595D管腳配置

㈣ 74HC595D應用領域

74HC595D被廣泛應用于需要串并轉換和數據暫存的場合，如LED廣告顯示屏， LED數碼屏，交通數顯指示燈等。

在這些應用中，移位寄存器可以將串行數據轉換為并行數據，并通過并行輸出端驅動多個LED燈或其他顯示設備。
