Ethernet/IP(Ethernet Industrial Protocol)是基于標準以太網技術的工業通信協議,廣泛用于工業自動化系統中,尤其是在需要實時數據交換、設備集成和遠程監控的應用場景。Ethernet/IP協議能夠為設備提供可靠、高效的通信,并支持多種設備在同一網絡中的高效協同工作。
在深圳市博爾森科技有限公司磁致伸縮位移傳感器中,使用Ethernet/IP信號能夠實現快速的實時數據傳輸、設備集成和高精度位置控制。通過Ethernet/IP協議,傳感器可以與其他設備(如PLC、機器人、SCADA系統等)進行無縫連接,提升工業自動化系統的性能和靈活性。
1. Ethernet/IP協議概述
Ethernet/IP協議是由ODVA(Open DeviceNet Vendor Association)開發的一種以太網工業協議。它基于標準以太網(Ethernet)和TCP/IP協議,采用CIP(Common Industrial Protocol)作為應用層協議。Ethernet/IP協議能夠通過標準的以太網交換機和路由器連接多個設備,并提供高帶寬、低延遲的實時通信。
實時性能:通過實現實時通信,Ethernet/IP支持傳感器數據的快速交換,能夠滿足工業自動化中對響應時間的嚴格要求。
網絡擴展性:基于以太網技術,Ethernet/IP能夠輕松地擴展至多個設備和多個節點,使得設備的接入和管理變得更加靈活。
設備互聯:Ethernet/IP允許不同品牌和型號的設備通過統一的協議進行通信,簡化了設備集成和維護的復雜性。
2. Ethernet/IP在博爾森磁致伸縮位移傳感器中的應用
在工業控制系統中,深圳市博爾森科技有限公司磁致伸縮位移傳感器通過Ethernet/IP協議將位移信號傳輸給PLC、SCADA系統或其他控制設備。Ethernet/IP的高帶寬、低延遲和設備間高效的數據交換能力,使得它在精密控制、機器人、液壓系統等領域中具有廣泛應用。以下是Ethernet/IP信號在磁致伸縮位移傳感器中的應用:
(1) 實時數據傳輸
通過Ethernet/IP協議,深圳市博爾森科技有限公司磁致伸縮位移傳感器能夠將位移信息實時傳輸到PLC或DCS(分布式控制系統),確保精確的位置反饋。Ethernet/IP協議能夠實現低延遲和高帶寬的通信,使得傳感器能夠快速響應系統要求并提供實時數據。
高速數據傳輸:Ethernet/IP提供的高速傳輸能力可以確保傳感器的位移數據能在毫秒級的時間內傳送到控制系統。
精確控制:通過實時數據傳輸,控制系統能夠立即調整設備參數,如控制機器的移動、液壓缸的位置等。
(2) 多設備集成與系統擴展
Ethernet/IP能夠支持多設備并行連接,使得多個磁致伸縮位移傳感器能夠在同一個網絡上進行協作,簡化了設備的集成和配置工作。通過Ethernet/IP,多個傳感器可以通過同一網絡與PLC或其他控制設備進行數據交換。
設備集成:多個博爾森磁致伸縮傳感器可以通過Ethernet/IP協議在同一網絡中連接,確保數據能夠在各設備之間順利流通。
易于擴展:隨著生產線或測量系統的擴展,新的傳感器可以輕松集成到現有的Ethernet/IP網絡中,減少了重新布線和配置的工作量。
(3) 高精度同步控制
Ethernet/IP協議能夠提供多個設備之間的同步控制,使得多個磁致伸縮傳感器能夠在不同的軸或位置進行精確的同步工作,確保多自由度控制系統或自動化生產線的精確協同。
多軸協同控制:多個傳感器可以通過Ethernet/IP協議實時共享數據,進行同步操作,適用于多軸控制、機器人控制等高精度要求的應用。
系統同步:通過Ethernet/IP,多個傳感器可以協調工作,提供精確的同步位移反饋,確保系統的協調性和穩定性。
(4) 遠程監控與診斷
Ethernet/IP協議還支持遠程監控與診斷,可以實時監控磁致伸縮位移傳感器的工作狀態、診斷信息、故障報警等數據。通過Ethernet/IP,控制系統可以在遠程訪問設備狀態,進行診斷和調整。
故障診斷:博爾森磁致伸縮傳感器可以通過Ethernet/IP協議傳輸設備狀態信息,如電壓過高/過低、信號丟失、設備故障等,幫助運維人員及時發現問題并進行處理。
遠程配置與維護:運維人員可以通過Ethernet/IP協議遠程訪問傳感器,進行配置調整、固件升級等維護操作,減少了現場維護的復雜性。
(5) 網絡管理與安全
Ethernet/IP協議支持網絡管理功能,允許控制系統管理員對傳感器和網絡進行遠程監控、配置和管理。Ethernet/IP還具備一定的數據安全功能,確保數據傳輸過程中的安全性。
網絡監控與管理:通過Ethernet/IP協議,系統可以實時監控網絡的健康狀態,檢測潛在的網絡問題,如帶寬瓶頸、設備故障等。
數據安全:Ethernet/IP支持數據加密和認證機制,確保設備間通信的安全性,防止數據泄漏或惡意攻擊。

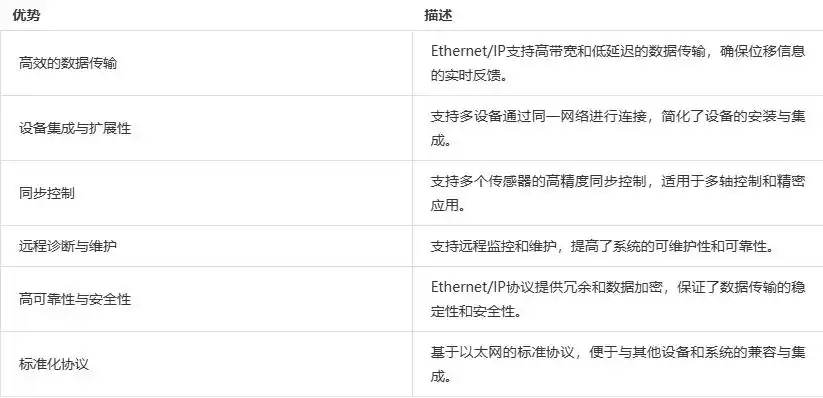

3. Ethernet/IP信號在博爾森磁致伸縮位移傳感器中的優勢
博爾森Ethernet/IP磁致伸縮位移傳感器優勢
4. 應用場景
(1) 自動化生產線
在自動化生產線中,多個深圳市博爾森科技有限公司磁致伸縮位移傳感器通過Ethernet/IP協議與PLC或其他控制設備連接,提供精確的位置反饋,確保產品的精準組裝和加工。
(2) 機器人技術
在機器人控制系統中,多個磁致伸縮位移傳感器通過Ethernet/IP協議同步工作,實時提供機器人各關節的位置信息,幫助機器人精確控制運動軌跡和定位。
(3) 液壓系統
Ethernet/IP協議使得磁致伸縮位移傳感器能夠實時傳輸液壓缸的位置數據,配合PLC進行精確控制,優化液壓系統的響應和穩定性。
(4) 高精度測量
在精密機械加工、光學測量等領域,Ethernet/IP協議的高帶寬和低延遲特性,確保了位移數據的精確傳輸和實時控制。
5. 總結
Ethernet/IP信號在深圳市博爾森科技有限公司磁致伸縮位移傳感器中的應用提供了高速、穩定、可靠的數據傳輸方式,滿足了現代工業自動化系統對實時性和精度的要求。通過Ethernet/IP協議,傳感器能夠高效地與控制系統進行數據交換,實現精確的位移控制、遠程監控和故障診斷,廣泛應用于自動化生產線、機器人控制、液壓系統等領域。Ethernet/IP不僅增強了系統的靈活性和可擴展性,還確保了數據傳輸的安全性和可靠性,是現代工業自動化控制中不可或缺的通信協議。
本文轉載于深圳市博爾森科技有限公司官網
-
