DeviceNet信號在磁致伸縮位移傳感器中的應用

深圳市博爾森科技 ? 來源:jf_87741270 ? 2025-02-15 10:04 ? 次閱讀

DeviceNet 是一種基于CAN總線(Controller Area Network)的工業通信協議,用于自動化系統中的設備通訊。它支持多種設備(如傳感器、執行器、PLC等)之間的數據交換,廣泛應用于工業控制系統中。DeviceNet協議通過簡化布線和設備集成,使設備能夠更高效地進行通信,尤其適用于精密測量、實時控制和遠程監控等任務。

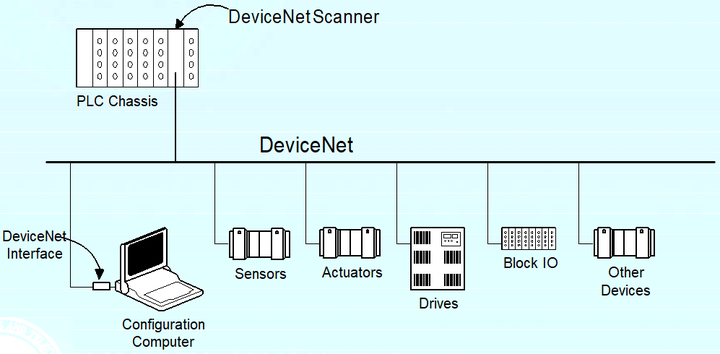

DeviceNet組態應用

磁致伸縮位移傳感器是一種高精度位置傳感器,廣泛應用于工業自動化、液壓控制、機器人、精密測量等領域。通過 DeviceNet 協議,磁致伸縮位移傳感器能夠與其他設備進行高效的通信,實時傳輸位移數據,并參與到復雜的工業控制系統中。

1. DeviceNet協議概述

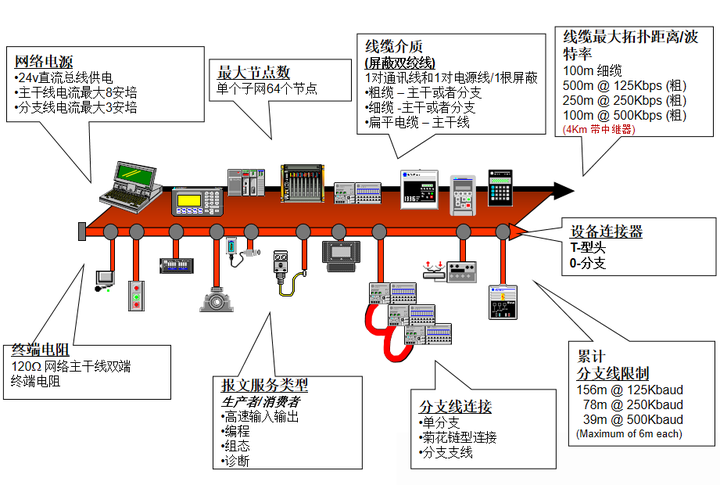

DeviceNet協議概述

DeviceNet協議是基于CAN總線標準的一個設備級通信網絡,通常用于工業自動化中的傳感器、執行器、PLC(可編程邏輯控制器)等設備之間的數據交換。它采用多點連接方式,能夠通過一個共享的總線傳輸信號,簡化了布線和設備集成過程。

基于CAN總線:DeviceNet協議是建立在CAN(Controller Area Network)基礎上的,這使得它具備了CAN總線的高可靠性、抗干擾能力以及實時性。

設備互聯與集成:DeviceNet協議支持多設備的并行通信,能夠通過同一網絡連接多個設備。每個設備可以通過節點的方式與控制系統進行數據交換。

實時數據交換:DeviceNet提供高效的實時數據傳輸,確保設備之間能夠快速、準確地交換信息。

即插即用:通過自動識別設備和自動配置功能,DeviceNet簡化了設備的安裝和配置過程。

2. DeviceNet信號在磁致伸縮位移傳感器中的應用

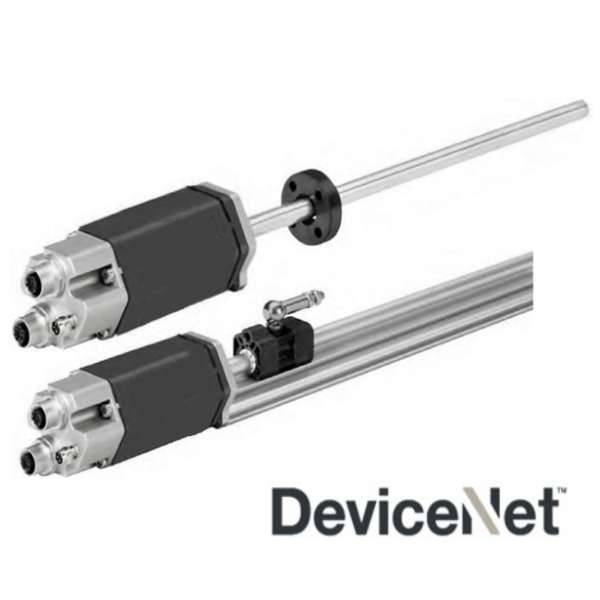

DeviceNet磁致伸縮位移傳感器

通過DeviceNet協議,磁致伸縮位移傳感器能夠實現高效的數據傳輸、實時反饋和系統集成,特別適用于工業自動化、機器人控制、液壓控制和其他高精度應用。下面是DeviceNet在磁致伸縮位移傳感器中的應用:

(1) 實時數據傳輸

DeviceNet提供的實時數據交換功能,使得磁致伸縮位移傳感器能夠快速將位移數據傳輸到PLC、DCS(分布式控制系統)或其他控制設備。

精確位置反饋:通過DeviceNet協議,傳感器能夠將實時位移數據反饋給PLC或其他設備,支持精確的位置控制和實時監控。

動態響應:DeviceNet協議的實時性能使得磁致伸縮傳感器能夠快速響應控制系統的指令,實現對設備位置、速度等的精確調控。

(2) 多設備通信與集成

DeviceNet協議支持多個設備之間的并行通信,多個磁致伸縮位移傳感器可以通過同一網絡連接到PLC或其他控制系統,簡化了設備的集成工作。

設備自動識別:連接到DeviceNet網絡的磁致伸縮位移傳感器能夠自動與PLC進行通信配置,簡化了設備的安裝與配置過程。

分布式控制系統:多個傳感器可以通過DeviceNet協議協同工作,實現分布式控制,提升系統的靈活性和響應能力。

(3) 設備診斷與遠程監控

DeviceNet協議不僅傳輸實時位移數據,還能夠提供設備的狀態信息、故障診斷和維護數據。這使得運維人員能夠通過控制系統遠程監控設備的運行狀態,及時發現潛在問題并進行維護。

故障診斷:通過DeviceNet協議,磁致伸縮位移傳感器能夠將故障狀態、警報信息、設備健康狀態等傳輸到控制系統,幫助運維人員及時發現并處理問題。

遠程配置與維護:通過DeviceNet網絡,運維人員可以遠程調整傳感器的參數,進行系統調試、固件升級等操作,減少了現場維護工作。

(4) 高精度同步控制

DeviceNet協議支持多個設備的精確同步,多個磁致伸縮位移傳感器可以通過DeviceNet協議協同工作,提供同步的位移數據,保證系統的協調性和精度。

多軸同步控制:在多軸控制系統中,多個傳感器通過DeviceNet協議實時共享數據,確保系統的精確控制。例如,在機器人或自動化生產線中,多個傳感器需要同時提供精確的位移反饋,DeviceNet能夠支持這些傳感器之間的同步操作。

實時同步:DeviceNet的實時性使得多個磁致伸縮位移傳感器的數據能夠精確同步,適用于要求高同步精度的應用,如多自由度機器人控制、自動化裝配線等。

(5) 網絡管理與安全性

DeviceNet協議支持網絡管理功能,能夠實時監控設備的狀態、數據傳輸質量等,確保系統的穩定性。

網絡監控:通過DeviceNet協議,系統能夠實時監控網絡的健康狀態,識別設備故障或通信問題。

安全性:DeviceNet支持一定的安全機制,確保數據傳輸過程中的安全性,避免外部攻擊和數據篡改。

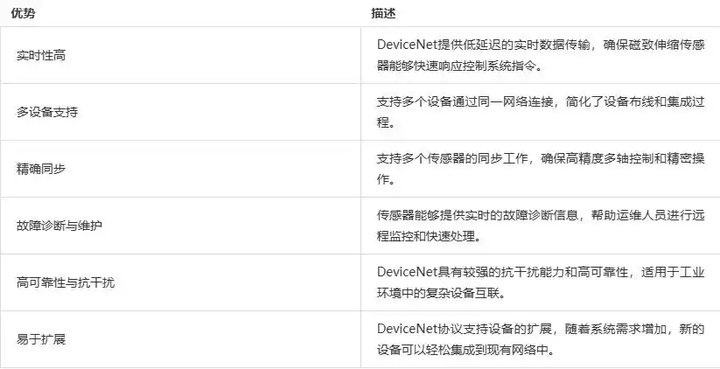

3. DeviceNet信號在磁致伸縮位移傳感器中的優勢


DeviceNet磁致伸縮位移傳感器的優勢

4. 應用場景


DeviceNet磁致伸縮位移傳感器應用

(1) 自動化生產線

在自動化生產線中,多個磁致伸縮位移傳感器通過DeviceNet協議與PLC進行連接,實時提供各軸的位移數據,確保生產過程的精準控制。

(2) 機器人控制

通過DeviceNet協議,多個磁致伸縮位移傳感器可以實現同步工作,實時監測機器人各關節的位移反饋,確保機器人精確控制運動軌跡。

(3) 液壓控制系統

DeviceNet使得多個液壓缸的磁致伸縮位移傳感器能夠實時傳輸位移數據,通過PLC控制液壓系統的精確操作。

(4) 精密測量系統

在高精度測量和定位控制系統中,磁致伸縮位移傳感器通過DeviceNet協議傳輸位移數據,確保系統能夠提供準確的測量結果。

5. 總結

DeviceNet信號在磁致伸縮位移傳感器中的應用為工業自動化系統提供了高效、實時、可靠的數據傳輸方案。通過DeviceNet協議,磁致伸縮位移傳感器能夠與PLC等控制系統進行精確同步和協同工作,確保數據的快速反饋、設備的高效集成和系統的穩定運行。無論是在自動化生產線、機器人控制、液壓系統還是精密測量系統中,DeviceNet都能提供優異的性能,是現代工業控制系統中不可或缺的通信協議。

本文轉載于深圳市博爾森科技有限公司官網
