J599 光纖連接器：行業深度剖析與未來展望

一、引言

J599 作為一種圓形光纖航插連接器，憑借體積小、重量輕、高密度以及連接可靠等特性，在眾多領域得到廣泛應用，其標準化與系列化程度也已相當成熟。在光纖通信技術迅猛發展的當下，各類設備和系統對光纖通信的需求日益增長，光纖連接器的市場需求也隨之持續攀升。在特種設備與裝備領域，主要軍用連接器廠家基于 J599 連接器產品，開發出 J599 系列的光纖或光電混裝連接器。同時，隨著對光纖通信要求的不斷提高，部分連接器廠家充分利用光纖連接器的特殊優勢，不斷拓展產品類型，形成了高密度、擴束、雙向浮動等多種系統的光纖連接器產品，以滿足日益多樣化的市場需求。本文將結合中連訊科公司的 J599 光纖連接器展開深入的行業講解。

二、J599 光纖連接器的發展歷程

J599 光纖連接器最初脫胎于 20 世紀 70 年代出現的 J599 電連接器。國內早期的 J599 系列光纖連接器，采用符合國軍標 GJB599B - 2012 標準要求的電連接器外殼，以及符合美軍標 MIL - PRF - 29504 標準要求的光纖接觸件，其中標準 J599 III 系列光纖連接器（采用 J599 電連接器 Ⅲ 系殼體）應用最為廣泛。

由于電連接器電接觸件與光纖接觸件的接觸方式存在差異，最早按 J599 電接觸件優化改進而來的光纖接觸件，受限于結構兼容要求，采用單邊縱向浮動對接方式，導致光纖插入損耗較大，尤其是在單模光纖應用中表現明顯。此外，光纖插孔拆裝不便，使得連接器清潔維護困難重重，這使得標準 J599 系列光纖連接器難以滿足不斷發展的裝備需求。因此，后續衍生出符合 ARINC 801 標準的 J599 A8 以及中航光電的 J599 A6 等符合 GJB599B - 2012 或者 MIL - C - 38999 接口標準的 J599 光纖連接器。

三、中連訊科常見的幾種J599 系列光纖連接器

（一）中連訊科標準J599 III 系列光纖連接器

圖1 圖2

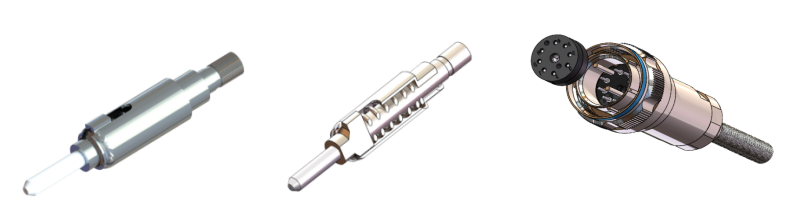

中連訊科標準 J599 III 系列光纖連接器結構（如圖 1 所示），采用 GJB599B 標準規定的 III 系外殼。其光纖接觸件與 J599 III 系列電連接器的電接觸件類似，包括光纖插針和光纖插孔（如圖 2 所示），有 12#、16# 和 20# 三種規格的光纖接觸件，對應的陶瓷插針外徑分別為 2.5mm、1.6mm 和 1.0mm。光纖插孔包含陶瓷套筒和插針壓簧，陶瓷套筒用于實現光纖插針和光纖插孔的精密對準，插針壓簧則為插入插孔的陶瓷插針端面接觸提供壓緊力。由于該系列光纖連接器的光纖接觸件排列和安裝尺寸與標準 J599 III 系列電連接器的電接觸一致，因此可實現光電混裝。

（二）中連訊科J599 A8 系列光纖連接器

圖3

圖4

圖5

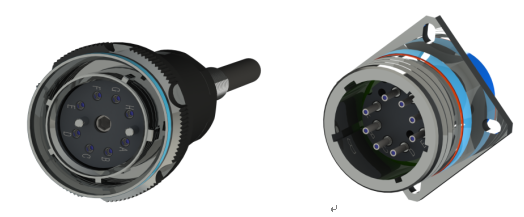

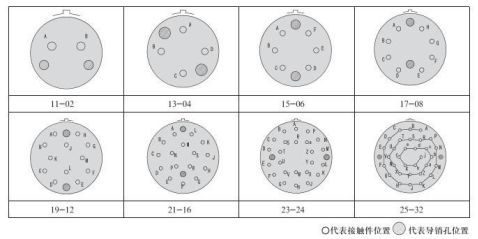

J599 A8 系列光纖連接器結構如圖 3 所示，依舊采用 GJB599B 標準的 III 系列連接器外殼。其光纖接觸件符合美國航空電子工程委員會（AEEC）制定的 ARINC 801 標準，共 8 種規格（如圖 4 所示）。與標準 J599 III 系列光纖連接器相比，J599 A8 系列采用定位銷精對準和雙邊可浮動的 A8 光纖接觸件，結構更契合光纖連接器的特性，光學性能更優。該系列連接器端面增設定位銷，插頭和插座采用相同的 A8 光纖接觸件，陶瓷插針外徑為 1.25mm（如圖 5 所示），安裝尺寸與標準 J599 III 系列光纖連接器的 16＃光纖接觸件相近。陶瓷套筒不與 A8 光纖接觸件組裝在一起，而是預先安裝在連接器的可拆卸面板孔中，便于拆卸以進行光纖清潔與維護。

（三）中連訊科J599 A6 系列光纖連接器

圖6

J599 A6 系列光纖連接器由中航光電率先開發（如圖 6 所示），除外殼采用三曲槽卡口連接結構外，其余結構與 J599 A8 系列光纖連接器相同。采用三曲槽連接結構，旋轉 120° 即可實現連接器插頭插座的連接與分離，連接更為迅速。

四、J599 系列光纖連接器的特點

標準 J599 III 系列光纖連接器、J599 A8 系列光纖連接器和 J599 A6 系列光纖連接器均具有相同的符合 GJB599B 標準規定的插座法蘭尺寸。其中，J599 A8 系列光纖連接器和 J599 A6 系列光纖連接器可提供 APC 的端面類型，插入損耗和回?fù)p損耗性能更出色。三者主要結構和性能分析如表 2 所示。

五、J599 系列光纖連接器的未來發展方向

（一）J599 擴束光纖連接器

J599 擴束光纖連接器（如圖 7 所示）已在軍用野戰場合廣泛應用，具備諸多優點：擴束光纖連接器中的光纖經擴束后，通光直徑增大，防塵效果優于普通光纖連接器；光纖光學端面非直接接觸，避免了磨損，連接更可靠，使用壽命更長；無需采用陶瓷套筒精密對準，避免了陶瓷套筒碎裂及由此產生的維修成本。目前，我國中性擴束型光纖連接器發展較為成熟，已在 J599 III 系列、J599 A8 系列和 J599 A6 系列光纖連接器上進行了擴束型光纖接觸件的替換，并實現初步市場應用。然而，在透鏡的選擇和工藝上，各廠家標準不一，尚未形成統一的行業規范和標準，存在一定的互換適配問題。

（二）J599 MT 高密度光纖連接器

隨著民用光纖傳輸技術的發展，為滿足高速和大容量數據通信需求，近年來國外一些公司開發出 MTP/MPO 型高密度集束光纖連接器，通過在一個 MT 插芯上集成 12、24、48 等多芯數，實現高密封的光纖布線效率。但這類民用光纖連接器采用注塑成型，難以適應軍用惡劣環境。因此，一些廠家將 MTP/MPO 與 J599 光纖連接器的優點相結合，研制開發出將 MT 插芯裝入 J599 光纖連接器外殼中的 J599 MT 光纖連接器，可滿足軍用高速和大容量數據通信的要求。

六、J599 系列光纖連接器存在的問題

盡管我國在 J599 系列電連接器的基礎上，已形成多種性能優良的光纖連接器產品，能滿足各類應用需求，但與國外 J599 系列光纖連接器相比，仍存在一定差距。這些差距主要源于我國標準制定方面落后于美軍標。我國 J599 系列電連接器國軍標制定較為全面，規范了電連接器的研制生產，但在光纖連接器方面，一方面主要依據 J599 電連接器標準規定外殼要求，另一方面光纖接觸件及排列等主要依據美軍標進行研制開發。例如，標準 J599 Ⅲ 系列光纖連接器和 J599 A8 系列光纖連接器的各廠家研制生產缺乏有效的國家軍用標準規范，給互連互通帶來隱患；J599 系列光纖連接器產品的拓展，各廠家自行開發，導致光纖連接器接口眾多，缺乏標準化、系列化，也給用戶選型及互連互通帶來困難。
