紅墨水滲透測試
紅墨水滲透測試(Red Dye Penetration Test),也稱為LED紅墨水試驗,是一種用于評估電子電路板組裝(PCB Assembly)中表面貼裝技術(SMT)焊接質量以及LED燈具密封性能的破壞性測試方法。
一般的LED光源,支架PPA/PCT/EMC與金屬框架間較易出現裂縫,PPA/PCT/EMC與封裝膠結合面較易出現氣密性問題,如果在光源內部出現了紅色藥水,就表示光源存在氣密性不良的。
測試背景與科學原理
光電效應的研究歷史悠久,愛因斯坦在1905年提出的光量子假設為解釋光電效應現象提供了理論基礎,并成為量子理論的重要組成部分。LED紅墨水實驗正是基于這一理論框架,通過觀察LED光源照射下紅色墨水的變化來驗證光電效應,并探索其在實際應用中的潛力。
實驗原理基于光電效應,即光線照射到物質表面時會引起電子的釋放。在本實驗中,LED光源發出的光在遇到紅墨水中的色素分子時,會根據分子的化學結構和物理性質被吸收或反射。紅墨水中的色素分子主要吸收非紅色光,反射紅光,因此在實驗中呈現出紅色。
詳細實驗步驟

1. 燈珠表面清潔:使用氣槍清潔LED燈珠表面及底部,確保無異物,為滲透測試提供準確的基礎條件。
2. 紅墨水滲透過程:將燈珠置于裝有紅墨水的滴管中,放入抽真空機中進行真空處理,以增強紅墨水的滲透能力,并在真空機中靜置1小時,確保紅墨水充分滲透。
3. 烘干處理:從滴管中取出燈珠,放入100℃的烤箱中進行烘干處理,以固定紅墨水在燈珠上的位置,便于后續觀察。
4. 滲透情況檢查:冷卻后,用手術刀挑除封裝膠或支架塑膠部分,觀察支架周圍是否有紅墨水滲透及滲透路徑,這一步驟是評估LED燈具密封性的關鍵。
實驗的應用案例

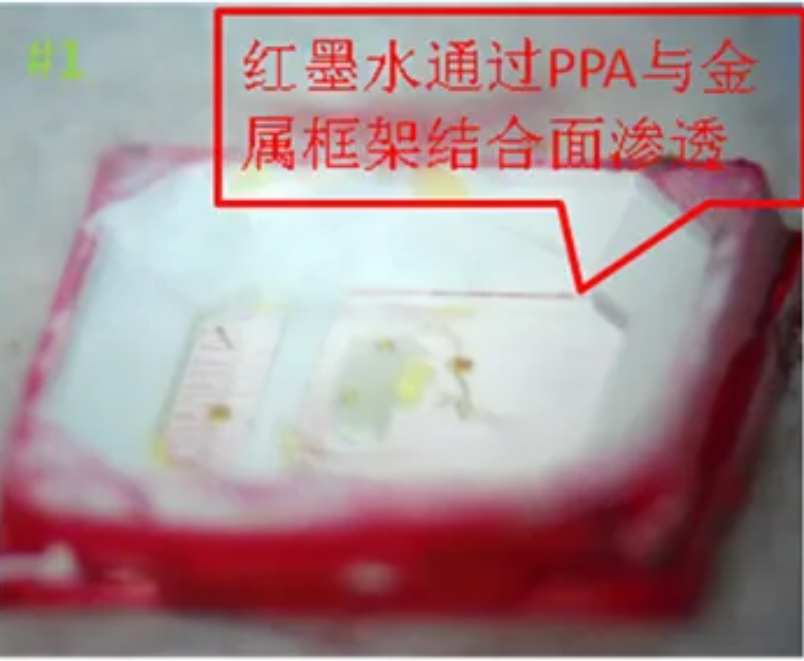

在對燈珠光源進行氣密性驗證時,紅墨水試驗可以確認是否存在紅墨水滲透現象及其滲透路徑。實驗樣本大小為10pcs,實驗1小時后可觀察到1pcs光源出現紅墨水從PPA與金屬框架的結合面滲透入光源內部的現象,這一發現對于改進產品密封設計具有重要意義。

實驗的重要性
LED紅墨水試驗對于評估LED燈珠的質量和可靠性具有重要意義。此外,實驗結果還能幫助企業優化LED產品設計,提高產品的市場競爭力,拓展應用領域,培養技術人才,推動企業的技術創新和可持續發展。
-
