北斗衛星時鐘精度高、穩定性好、無積累誤差、可以無人值守等優勢，使其廣泛應用在各個領域。例如：軍隊、研究所、高等院校實驗室、醫院、火車站、證券市場、高鐵等對時間精度要求比較高的行業。

一、北斗衛星時鐘問世的社會背景

當今社會實現網絡化和自動化的過程當中，各個行業對時間的精度要求也越來越嚴格，然而傳統的鐘表無論做的多好都難以避免累計誤差。高精度授時的北斗衛星同步時鐘應運而生。

需要普及一下常識問題，全球范圍內，有四大衛星定位系統，分別是美國的GPS（全球衛星導航定位系統）、俄羅斯的GLONASS系統、歐洲在建的“伽利略系統”和我們中國的北斗系統。

近幾年來中國的衛星應用發展很快，現在各個領域例如：華東電網、通信領域的中國移動、華為、中興等都在著手采用新型的授時方案，繞開GPS支持我國自主發射的北斗衛星作為時間信號源。

二、衛星時鐘及其常用名

衛星時鐘是指通過北斗衛星獲取標準的時間信號，將這種信號通過各種接口傳輸出給需要時間信息的設備上。（計算機、保護裝置、故障錄波器、事件順序記錄裝置、安全自動裝置、遠動RTU）此類時鐘都可以叫做GPS衛星時鐘。衛星時鐘主要有兩大功能，一個是能夠定點定位，另外一個就是精準授時功能。國內市場常用名為:北斗同步時鐘、同步時間服務器、NTP網絡時間服務器。

三、北斗衛星時鐘的特點

1.通電后數分鐘之內即可完成自動校準時間

2.每四分鐘校準一次，消除累計誤差

3.采用閉環控制守時技術實現高精度守，守時精度可達毫秒級

4.模塊化設計，多種輸出接口，使用靈活方便

5.不受時間或地域限制

6.體積小、重量輕

7.功耗比較低

8.不同的工作狀態指示，便于運行值班人員的日常巡視。

四、衛星時鐘時間源及工作原理

衛星時鐘的時間源有GPS、北斗、CDMA、B碼等等。但是主要工作原理都是通過GPS或其它導航系統的信號馴服晶振，從而實現高精度的頻率和時間信號輸出。

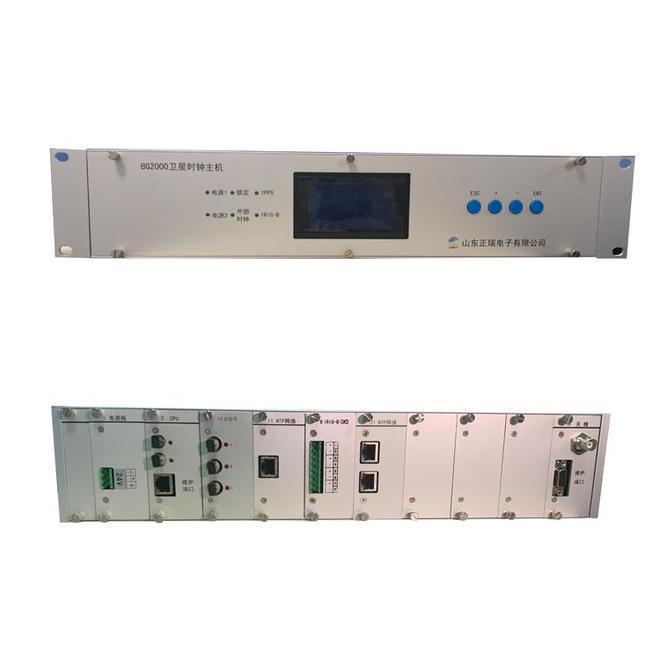

五、衛星時鐘系統模塊化設計

衛星時鐘系統產品采用全模塊化結構設計，實現了板卡全兼容的同時，為了滿足不同設備的對時接口要求，提供了多種信號接口資源，例如：多路NTP/SNTP信號、PTP信號、脈沖信號（1PPS/M/H，空接點、差分、TTL、24V/110V/220V有源、光）、IRIG-B信號（TTL、422、AC、光）、DCF77信號、時間報文（RS232、RS422/485、光）

六、衛星時鐘協議

時鐘協議的類型有有NTP協議、SNTP協議、IEEE1588協議 、V10、V20、V30、V40、UDP、Telnet...簡單了解一下常見的三種協議。

（1）NTP（簡稱網絡時間協議）使計算機的時間保持同步的一種通信協議。1985年由美國的D.L.Mills教授發明。

（2）SNTP（簡單網絡時間協議）是由ＲFC1769文檔定義。值得注意的是SNTP和NTP的數據包格式及具體計算包往返、客戶時間等是一樣的。因此兩者其實是不可分割的 具有互相操作性。

（3）IEEE1588協議（也稱PTP協議）。核心思想就是主時鐘通過包交換的方式來同步所有其他的從時鐘。
