一、電能表的基本概念

電能表是用來測量電能的儀表，又稱電度表，火表，千瓦小時表，指測量各種電學量的儀表。

使用電能表時要注意，在低電壓（不超過500伏）和小電流（幾十安）的情況下，電能表可直接接入電路進行測量。在高電壓或大電流的情況下，電能表不能直接接入線路，需配合電壓互感器或電流互感器使用。

二、電能表的基本結構

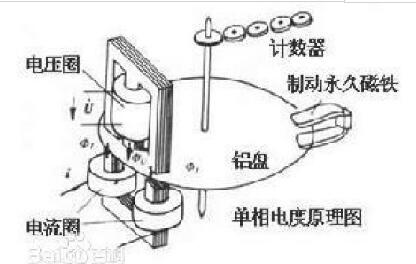

電能表分為感應式和電子式兩大類。以感應系電能表為例，簡述其結構。感應式電能表采用電磁感應的原理把電壓、電流、相位轉變為磁力巨，推動鋁制圓盤轉動，圓盤的軸（蝸桿）帶動齒輪驅動計度器的鼓輪轉動，轉動的過程即是時間量累積的過程。

1、驅動元件：電壓元件和電流元件

2、轉動元件：鋁盤和轉軸（蝸桿）

3、制動元件：永久磁鐵

4、計度器：齒輪、滾輪、計數器

三、電能表的工作原理

當交流電流流過電壓線圈和電流線圈時，在鋁盤上便感應產生渦流。該渦流與交變磁通相互作用，產生電磁力，從而推動鋁盤轉動，鋁盤在轉動時與制動磁鐵相互作用，產生制動力（阻尼力）。鋁盤的轉數與被測電能大小成正比。

電壓線圈的“山”形磁鐵產生三個渦流，其與交變磁通相互作用產生電磁力驅動鋁盤轉動。

四、常用電能表的分類

（1）電能表按其使用的電路可分為直流電能表和交流電能表。交流電能表按其相線又可分為單相電能表、三相三線電能表和三相四線電能表。

（2）電能表按其工作原理可分為電氣機械式電能表和電子式電能表（又稱靜止式電能表、固態式電能表）。電氣機械式電能表用于交流電路作為普通的電能測量儀表，其中最常用的是感應型電能表。電子式電能表可分為全電子式電能表和機電式電能表。

（3）電能表按其結構可分為整體式電能表和分體式電能表。

（4）電能表按其用途可分為有功電能表、無功電能表、最大需量表、標準電能表、復費率分時電能表、預付費電能表、損耗電能表和多功能電能表等。

（5）電能表按其準確度等級可分為普通安裝式電能表（0.2、0.5、1.0、2.0、3.0級）和攜帶式精密級電能表（0.01、0.02、0.05、0.1、0.2級）。

五、電能表中的阻尼原理

1、什么是阻尼力矩

為了使鋁盤在一定負載功率下以相等的轉速勻速轉動，從而正確地反映電能的大小，就必須在鋁盤上加一個與轉動力矩大小相等、方向相反的力矩，這個力矩稱為阻尼力矩，一般是通過永久磁鐵獲得的。

2、阻尼的基本特征

阻尼力或阻尼力矩在可動部件運動時，其產生方向總是和可動部件運動相反，其大小和可動部件的運動速度成正比。

3、判定方法

設鋁盤在驅動力矩的作用下，逆時針n方向旋轉。

1）用右手定則（楞次定律）求通過鋁盤渦流方向a→b

2）用左手定則，求鋁盤所受電磁力F （向下）;

3）可見F磁場力與n 方向相反，F所產生的力矩稱為阻尼力矩（制動力矩）
