1、線形光耦介紹

光隔離是一種很常用的信號隔離形式。常用光耦器件及其外圍電路組成。由于光耦電路簡單，在數字隔離電路或數據傳輸電路中常常用到，如UART協議的20mA電流環。對于模擬信號，光耦因為輸入輸出的線形較差，并且隨溫度變化較大，限制了其在模擬信號隔離的應用。

對于高頻交流模擬信號，變壓器隔離是最常見的選擇，但對于支流信號卻不適用。一些廠家提供隔離放大器作為模擬信號隔離的解決方案，如ADI的AD202，能夠提供從直流到幾K的頻率內提供0.025%的線性度，但這種隔離器件內部先進行電壓-頻率轉換，對產生的交流信號進行變壓器隔離，然后進行頻率-電壓轉換得到隔離效果。集成的隔離放大器內部電路復雜，體積大，成本高，不適合大規模應用。

模擬信號隔離的一個比較好的選擇是使用線形光耦。線性光耦的隔離原理與普通光耦沒有差別，只是將普通光耦的單發單收模式稍加改變，增加一個用于反饋的光接受電路用于反饋。這樣，雖然兩個光接受電路都是非線性的，但兩個光接受電路的非線性特性都是一樣的，這樣，就可以通過反饋通路的非線性來抵消直通通路的非線性，從而達到實現線性隔離的目的。

市場上的線性光耦有幾中可選擇的芯片，如Agilent公司的HCNR200/201，TI子公司TOAS的TIL300，CLARE的LOC111等。這里以HCNR200/201為例介紹

2、芯片介紹與原理說明

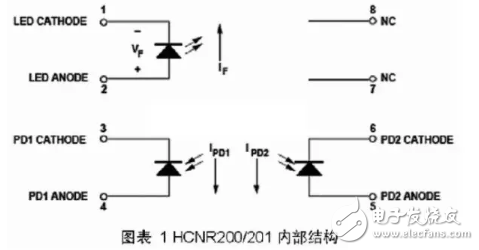

HCNR200/201的內部框圖如下所示

其中1、2引作為隔離信號的輸入，3、4引腳用于反饋，5、6引腳用于輸出。1、2引腳之間的電流記作IF，3、4引腳之間和5、6引腳之間的電流分別記作IPD1和IPD2。輸入信號經過電壓-電流轉化，電壓的變化體現在電流IF上，IPD1和IPD2基本與IF成線性關系，線性系數分別記為K1和K2,即

K1與K2一般很小（HCNR200是0.50%），并且隨溫度變化較大（HCNR200的變化范圍在0.25%到0.75%之間），但芯片的設計使得K1和K2相等。在后面可以看到，在合理的外圍電路設計中，真正影響輸出/輸入比值的是二者的比值K3,線性光耦正利用這種特性才能達到滿意的線性度的。

HCNR200和HCNR201的內部結構完全相同，差別在于一些指標上。相對于HCNR200，HCNR201提供更高的線性度。

采用HCNR200/201進行隔離的一些指標如下所示：

* 線性度：HCNR200：0.25%，HCNR201：0.05%；

* 線性系數K3：HCNR200：15%，HCNR201：5%；

* 溫度系數： -65ppm/oC；

* 隔離電壓：1414V；

* 信號帶寬：直流到大于1MHz。

從上面可以看出，和普通光耦一樣，線性光耦真正隔離的是電流，要想真正隔離電壓，需要在輸出和輸出處增加運算放大器等輔助電路。下面對HCNR200/201的典型電路進行分析，對電路中如何實現反饋以及電流-電壓、電壓-電流轉換進行推導與說明。

3、典型電路分析

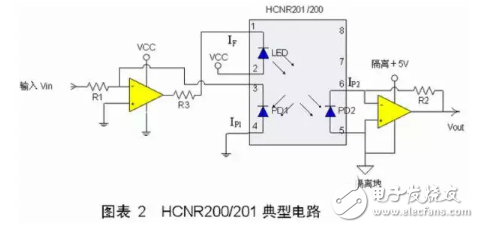

Agilent公司的HCNR200/201的手冊上給出了多種實用電路，其中較為典型的一種如下圖所示：

設輸入端電壓為Vin，輸出端電壓為Vout，光耦保證的兩個電流傳遞系數分別為K1、K2，顯然，，和之間的關系取決于和之間的關系。
