電壓閃變與波動，兩個形影不離的兄弟，經常一起出現在我們的視野中。閃變外向，我們可以從外表覺察到它的變化，而波動則偏內向，心理活動豐富。除此以外，它們之間還有什么不同之處呢？

一、電壓波動的概念及計算方式

電壓波動是指電網內電壓有規則的變動，或是變化幅度倍數在0.9~1間的隨機變化。電壓波動可以通過電壓方均根值曲線來描述，電壓變動d和電壓電壓變動頻度r則是衡量電壓波動大小和快慢的指標。電壓波動d的定義表達式為

二、電壓閃變的概念及計算方式

閃變是人眼對燈光亮度變化所引起刺激的不穩定感。即，人對亮度變化的不適感。閃變嚴重度則由UIE-IEC閃變測量方法定義，以參數、評估閃變煩擾強度。

其中，短閃變是衡量短時間（目前若干分鐘）內閃變強弱的一個統計量值，基本記錄周期為10min；長閃變則由短時間閃變值推算出，反映長時間（若干小時）閃變強弱的量值，其基本記錄周期為2h。

根據IEC 61000-4-5:1996制造的IEC閃變測試儀是目前國際上通用的測量閃變的儀器，其簡化原理框圖如圖1所示。

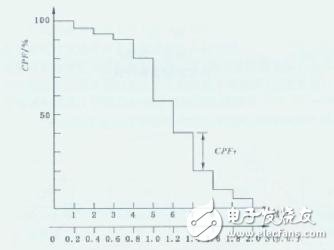

“平方一階濾波”輸出的反映了人的視覺對電壓波動瞬時閃變感覺水平，進入“在線統計評價的值是使用積累概率函數CPF的方法進行分析（具體見GBT 12326-2008 電能質量電壓波動和閃變），如圖2所示，做出CPF曲線。

圖2 CPF曲線

由CPF曲線獲得短時間閃變值分別為CPF曲線上等于0.1%、1%、3%、10%、50%時間的值。

長時間閃變嚴重度的觀測時間為Tshort的整數倍N，N=12，觀測時間為2h，由12個短時間閃變嚴重度值（）計算，

三 、動和閃變的危害表現在以下五點

l照明燈光閃爍，引起人的視覺不適和疲勞，影響工效；

l電視機畫面亮度變化，垂直和水平幅度搖動；

l電動機轉速不均勻，影響產品質量；

l使電子儀器、電子計算機、自動控制設備等工作不正常；

l影響對電壓波動較敏感的工藝或試驗結果。

四、波動與電壓閃變之間的關系

閃變是電壓波動的一種特殊情況，主要反應了電壓頻繁波動造成照明視覺的煩擾影響。廣義的閃變包括電壓波動的全部有害作用，但不能以電壓波動來代替閃變，因為閃變是人對照度波動的主觀視感。

在電力系統中具有沖擊性功率的負荷(如軋機、電弧爐)時，電力網中的電壓降將發生相應變化，導致電壓波動。電壓波動使電能用戶不能正常工作，在人民生活中最受影響的是白熾燈的閃變(flieker)。頻率在5~12Hz范圍內的電壓波動值，即使只有額定電壓的1%，其引起的白熾燈照明的閃變，已足以使人感到不舒適，所以選白熾燈的工況作為判斷電壓波動值，把電壓變動而引起人對燈閃的主觀感覺叫“閃變”，如圖3所示。

圖3 白熾燈的電壓閃變

電壓閃變又與常見的電壓波動不同。

電壓閃變是指電壓形上一種快速的上升及下降，而波動指電壓的有效值以低于工頻的頻率快速或連續變動；

閃變的特點是超高壓 、瞬時態及高頻次。如果直觀地從波形上理解，電壓的波動可以造成波形的畸變、不對稱，相鄰峰值的變化等，但波形曲線是光滑連續的，而閃變更主要的是造成波形的毛刺及間斷。

五、電壓波動和閃變的措施

通常采取的技術措施有:

改進運行操作和工藝：電動機降壓起動等技術措施，電弧爐電極升降的自動調節和將爐料中大的廢鋼鐵塊加以破碎等；

提高供電能力；架設專線將大容量沖擊性負荷用戶接至較高電壓等級的供電系統；

安裝補償器：采用快速響應的靜止無功補償器或靜止無功發生器對負荷波動進行實時動態補償，是最常用的技術措施。

六、電壓波動和閃變等電能質量的監測

在電力系統發展的早期，電力負荷的組成比較簡單，主要由同步電動機、異步電動機和各種照明設備等線性負荷組成。隨著電力電子技術的發展，非線性電力電子器件和裝置在現代工業中得到了廣泛應用。這些設備的運行使得電網中電壓和電流波形畸變越來越嚴重，諧波水平不斷上升。另外，沖擊性、波動性負荷，例如電弧爐、大型軋鋼機等，運行中不僅會產生大量的高次諧波，而且還會產生電壓波動、閃變、三相不平衡等電能質量問題。如圖4所示為現在必不可少的電力機車，其運行中也會產生以上現象。

圖4 電力機車運行引起電能質量問題

這時就需要一種設備去檢測以幫助我們去治理。致遠電子E6500手持式、E8300和E2000在線式電能質量分析儀都可以對各種電能質量進行監測。

其中E6500電能質量分析儀是全球獨家具備錄波功能的電能質量分析儀，它可以捕捉故障現場的諧波、電壓波動、閃變、功率和三相不平衡等常見的電能質量問題，同時具備瞬態測量，錄波分析，逆變器測試，能耗統計，需量統計，污染評估等高級功能。可準確定位配電系統即配電盤、開關箱、變壓器、斷電器、接觸器、保險絲、電纜、發電機、繞組裝備、油枕、UPS等電氣設備溫度過高、工作異常的原因。是智能電網、新能源、電氣化鐵路和大型工業電能質量必不可少的專業測量分析工具，如 圖5所示。

圖5 E6500電能質量分析儀
