指定電壓值與orCAD中如何鋪銅關聯性

pG6Z_zdcx007 ? 來源:未知 ? 作者:佚名 ? 2018-01-03 09:00 ? 次閱讀

orCAD中如何鋪銅

(1)Shape/Polygon

(2)Option欄設置

1)class及subclass

2) Dynamic copper動態正片類型銅皮,會自動挖空

Static Solid靜態實心

Static crosshatch靜態網格,不會自動挖空避讓

Unfilled表示靜態不填充的shape,適用于繪制board outline,package geometry,room等,電氣層不能添加該類shape

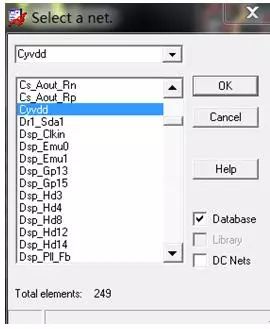

3)Assign net name,單擊擴展按鈕,選擇網絡賦予網絡名或直接輸入網絡名,OK

:為網絡賦予電源屬性時必須指定電壓值

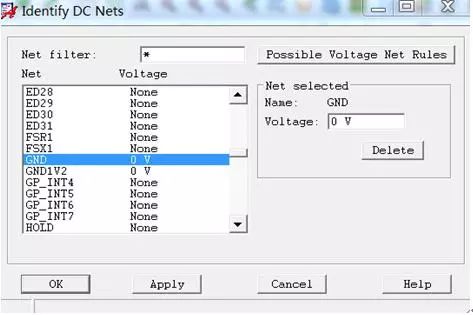

Logic/Identify DC Nets,如Gnd電壓為0

Segment type表示繪制邊界時的線型(選Polygon時有效)

Line表示任意方向的直線

Line 45表示轉角為45度

Line Orthogonal表示為直角

Arc表示圓弧

(3)鋪銅,在工作區拖動鼠標繪制圖形,右擊,Done

(4)編輯鋪銅邊界

Shape/Edit Boundary或單擊圖標

Option欄Segment type選Line Orthogonal

單擊目標銅皮,

單擊銅皮邊界上一點,拖動鼠標繪制新的邊界

右擊,Toggle改變出現方向

線條終點也要在邊界上

:線條終點必須是邊界的某一個點,否則無法放置

若繪制銅皮時未指定網絡名

(1)Shape/Select Shape or Void(Cavity)

(2)選中銅皮,右擊,Assign Net

(3)在Option欄中Assign net name,單擊擴展按鈕,選擇網絡

(4)在工作區右擊,Done完成操作,以上就是鋪銅的操作過程。
